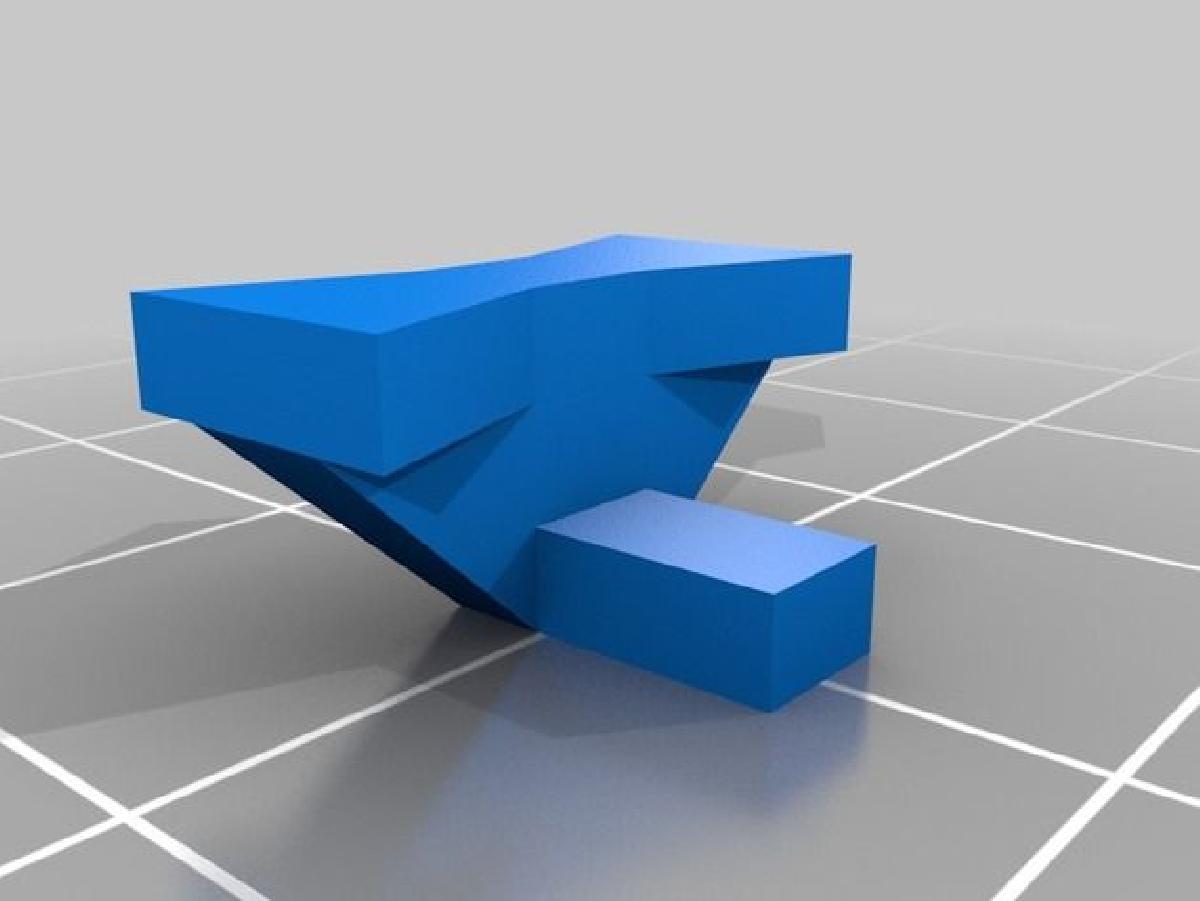

Sobre o objeto 3D Transformador Tardis V2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Transformador Tardis V2 foi projetado para Impressora 3D. Eu projetei a versao original disso como um desafio para ver se eu conseguiria. Embora tenha sido bem-sucedido (e muito mais popular e atraente do que eu esperava de longe), teve muitos problemas de design. Era enorme, levava mais de um quilo de plastico para criar. Era fragil e instavel, nao conseguia ficar em pe sem apoio, e tended a se desmanchar se voce o pegasse de forma errada. Desde entao, estou redesenhando completamente, para que seja mais simples de fazer e mais resistente, algo que possa realmente ser usado como um brinquedo, que nao custe uma fortuna para imprimir.Este design e reduzido a dois tercos do tamanho do original. Leva cerca de um terco do plastico para imprimir. Tem cerca de metade das pecas e e mais facil de montar. A sequencia de transformacao e mais simples. Gracas a algumas abas interligadas, o brinquedo se mantem muito firme tanto em modo robo quanto em modo Tardis. Devido ao peso reduzido e as articulacoes redesenhadas, o robo facilmente se sustenta sem apoio.Por outro lado, ele nao pode ser posado tao livremente quanto o original - ha muito menos eixos de liberdade nas articulacoes, especialmente nas pernas. Esse e o preco que voce paga por algo feito completamente de plastico.Na verdade, este foi um design muito mais dificil do que o original - e muito mais dificil projetar um brinquedo duravel do que algo que apenas precisa parecer certo.O brinquedo tem cerca de oito polegadas e meia de altura em modo robo. Em modo Tardis, tem quatro polegadas e meia de altura e duas polegadas e meia de largura. Com 25% de preenchimento, leva 6 oncas de plastico para imprimir, a maior parte azul.Assim como o original, este brinquedo pode ser construido com pecas totalmente impressas, nao precisa ser pintado e se mantem unido sem parafusos ou pinos de metal. Voce ainda pode opcionalmente inserir pedacos de papel de construcao branco nas janelas para deixa-las brancas e imprimir etiquetas para os varios adesivos. Embora possa ser montado sem cola, recomendo usar algumas gotinhas de cola nas abas de travamento se voce realmente for brincar com ele.O original foi impresso na minha impressora derivada personalizada Rostock. Impresso em PLA 3D Fila, usando um bico de 0,5 mm e altura de camada de 0,3 mm, 2 camadas e 25% de preenchimento. Arquivos fonte do Autocad estao incluidos.A sequencia de transformacao, mais fotos e outros detalhes em http://drewsrobots.blogspot.com/2013/07/tardis-prime-version-2.htmlEu fiz upload de placas de todas as pecas azuis, pretas e cinzas. Estas devem conseguir ser impressas facilmente em uma maquina com uma cama de 200 mm. Alem disso, voce tambem precisara imprimir o abdomen em branco e a gravata borboleta em vermelho.Grande atualizacao em 11/07/2013: Redesignei levemente quase todas as partes para melhor impressao e durabilidade. Redesenhei a articulacao do cotovelo para evitar que os antebracos se desmanchassem com facilidade e para facilitar a colocacao no modo Tardis. Eliminei o mecanismo da barra preta deslizante na parte de tras, essa ideia nao funcionou bem, substitui por duas barras fixas menores. Adicionei duas versoes mais finas dos inserts para os punhos, caso voce tenha dificuldades para colocar os padrao.Atualizacao de 18/09/2013: Modifiquei quase todas as partes do modelo para melhorar a impressao, a facilidade de montagem, a durabilidade e a precisao em relacao ao filme. Resolvi alguns problemas com as partes das pernas e quadris interferindo e redesenhei os deslizadores dos punhos. Agora deve ser mais facil de montar e parecer melhor. Tambem reorganizei as partes azuis em duas bandejas que devem ser possiveis de imprimir em qualquer maquina.Atualizacao de 11/12/2013: Ajustes importantes para impressao e transformacao mais facil. Adicionei uma conexao entre o abdomen e o pivo da cabeca, de forma que o abdomen deslize automaticamente para cima em direcao ao tronco quando a cabeca se inclina para frente, e uma interferencia seletiva entre as barras dos ombros e o mecanismo do abdomen para facilitar e deixar mais obvio o processo de transformacao. Eliminei todas as abas verticais frageis no tronco e nos blocos dos ombros e fiz a articulacao da esfera do ombro mais robusta. Tambem redesenhei completamente os quadris para torna-los mais faceis de imprimir e adicionar um pouco de rotacao na cintura. As pernas e os joelhos foram ajustados para ficar mais confiaveis ao se manterem de pe e se encaixarem melhor em modo Tardis. Tambem muitas outras pequenas mudancas para durabilidade e facilidade de impressao e montagem.Os pecas footleft, footright, hips, midback, torsobar e bowtie tem versoes opcionais com suporte adicional para uma impressao mais confiavel se sua impressora tiver problemas com saliencias.Eu tambem finalmente adicionei partes para uma arma Sonic Screwdriver. As pecas para isso sao bastante frageis e dificeis de imprimir, entao e recomendado apenas se voce estiver confiante na capacidade da sua impressora de imprimir pecas verticais finas. Tambem nao ha lugar para guardar isso quando o brinquedo esta em modo Tardis, mas isso e verdade para a maioria dos brinquedos transformaveis mesmo assim.

Baixar

### Transformador Tardis V2: Um Estudo sobre o Design e Impressão 3D

O crescimento da impressão 3D nas últimas décadas trouxe consigo inúmeras possibilidades criativas, especialmente na criação de brinquedos e modelos colecionáveis. Um ótimo exemplo dessa sinergia entre criatividade e tecnologia é o projeto denominado "Transformador Tardis V2". Este modelo 3D é uma obra que não apenas reflete a paixão do autor pela série "Doctor Who", mas também um desafio em termos de design, usabilidade e impressão eficiente.

#### O Desafio da Criação

Ao longo da história do design de brinquedos, muitos criadores enfrentam desafios que vão além de simplesmente criar um objeto que parece visualmente atraente. No caso do modelo original do Transformador Tardis, o autor se deparou com uma série de problemas significativos. Inicialmente, a primeira versão era desproporcionalmente grande, consumindo mais de um quilo de plástico. Além disso, suas fragilidades tornaram-no um item difícil de manusear, já que não conseguia manter-se em pé sem ajuda e se desmantelava com facilidade.

Com esses problemas em mente, o autor decidiu realizar um redesenho completo. O objetivo era não apenas criar um modelo que fosse mais fácil de imprimir, mas também que pudesse ser manuseado como um brinquedo robusto.

#### Inovações e Soluções no Redesigne

A principal inovação do Transformador Tardis V2 foi a redução do tamanho do modelo para dois terços do original. Esta diminuição não apenas facilitou a impressão, reduzindo a necessidade de plástico para cerca de um terço do volume original, mas também simplificou a montagem, com aproximadamente metade das peças do design anterior. A sequência de transformação foi aprimorada, tornando-a mais intuitiva e fácil de manejar. A adição de abas intercaladas ajudou a melhorar a estabilidade do modelo, permitindo que ele se mantivesse firme tanto no modo robô quanto no modo Tardis.

Apesar dessas melhorias, o novo modelo apresenta algumas limitações. O número de eixos de liberdade nas articulações foi reduzido, especialmente nas pernas, o que afeta a capacidade de pose do robô. Aqui, o autor tomou a decisão consciente de priorizar a simplicidade e a robustez em detrimento da complexidade na articulação.

#### Características Técnicas

O brinquedo no modo robô atinge uma altura de cerca de 8,5 polegadas, enquanto no modo Tardis, suas dimensões são reduzidas para 4,5 polegadas de altura e 2,5 polegadas de largura. A escolha de um preenchimento de 25% permite um equilíbrio entre leveza e durabilidade, resultando em um modelo que utiliza aproximadamente 6 onças de plástico majoritariamente azul.

Um aspecto notável do design V2 é que ele pode ser construído inteiramente a partir de peças impressas em 3D, sem a necessidade de pintura ou de parafusos e pinos de metal. Isso é uma grande vantagem para os entusiastas da impressão 3D, pois torna a montagem mais acessível e econômica. Para personalização adicional, opções de papel de construção branco podem ser inseridas nas janelas, assim como etiquetas que podem ser impressas para os diversos decalques.

#### Recomendações de Montagem e Impressão

O projeto original foi impresso utilizando uma impressora derivada customizada Rostock, com filament PLA e configurações específicas que incluíam um bico de 0,5 mm e uma altura de camada de 0,3 mm. Para aqueles que estão interessados em reproduzir ou modificar o modelo, o autor inclui os arquivos fonte do AutoCAD, facilitando ajustes individuais e modificações.

Embora não seja obrigatório, o uso de uma pequena quantidade de cola nas abas de travamento é recomendado, especialmente se o objetivo for brincar com o modelo. Isso aumenta a força de união entre as peças e proporciona uma experiência de uso mais satisfatória.

#### Atualizações e Melhoria Contínua

Desde o lançamento do modelo, o autor fez várias atualizações que refletem seu compromisso com a melhoria contínua do design. Por exemplo, uma atualização significativa em julho de 2013 envolveu a redesignação de quase todas as partes, com o intuito de aumentar a durabilidade e a facilidade de impressão. Novas soluções para as articulações, como a alteração na mecânica do cotovelo e a eliminação de partes que não funcionaram, foram implementadas. Essas mudanças são indicativas de um processo de design iterativo, onde a experiência prática leva a refinações que beneficiam o produto final.

Em setembro de 2013, outras modificações visavam resolver interferências entre as partes das pernas e quadris, aprimorando ainda mais a facilidade de montagem e a precisão do modelo. Com cada iteração, o autor demonstrou seu comprometimento em tornar o brinquedo cada vez mais viável para impressão e uso.

Uma atualização de dezembro de 2013 trouxe ajustes importantes que melhoraram tanto a impressão como a transformação do modelo. O autor introduziu uma conexão entre o abdômen e o pivô da cabeça, permitindo que o abdômen se movesse para dentro do torso de forma mais fluida. Isso é um exemplo de como a análise crítica pode levar a soluções inovadoras que enriquecem a funcionalidade do design.

#### Considerações Finais

O Transformador Tardis V2 é mais do que um simples brinquedo; é uma demonstração de como a tecnologia de impressão 3D pode ser aliada à criatividade para resolver problemas de design complexos. Através do ciclo de design e redesenho, o autor da obra conseguiu superar os desafios enfrentados pela versão anterior, criando um modelo que é não apenas visualmente atraente, mas também durável e funcional.

Os entusiastas da impressão 3D e os fãs de "Doctor Who" encontrarão no Transformador Tardis V2 uma oportunidade não apenas de criar um modelo colecionável, mas também de explorar as nuances do design 3D e a impressão. Este modelo é um testemunho do potencial ilimitado que as tecnologias de fabricação aditiva têm para fomentar a criatividade e a inovação, desafiando constantemente os limites do que pode ser feito com plástico e design.

Os materiais e detalhes oferecidos pelo autor tornam o projeto acessível para muitos, e suas recomendações práticas garantem que até mesmo os iniciantes na impressão 3D possam se aventurar na criação desse incrível transformador. Portanto, para aqueles que buscam misturar a arte do design com a tecnologia moderna, o Transformador Tardis V2 é uma excelente porta de entrada nesse universo fascinante.
