Sobre o objeto 3D Torre empilhavel Raspberry Pi

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

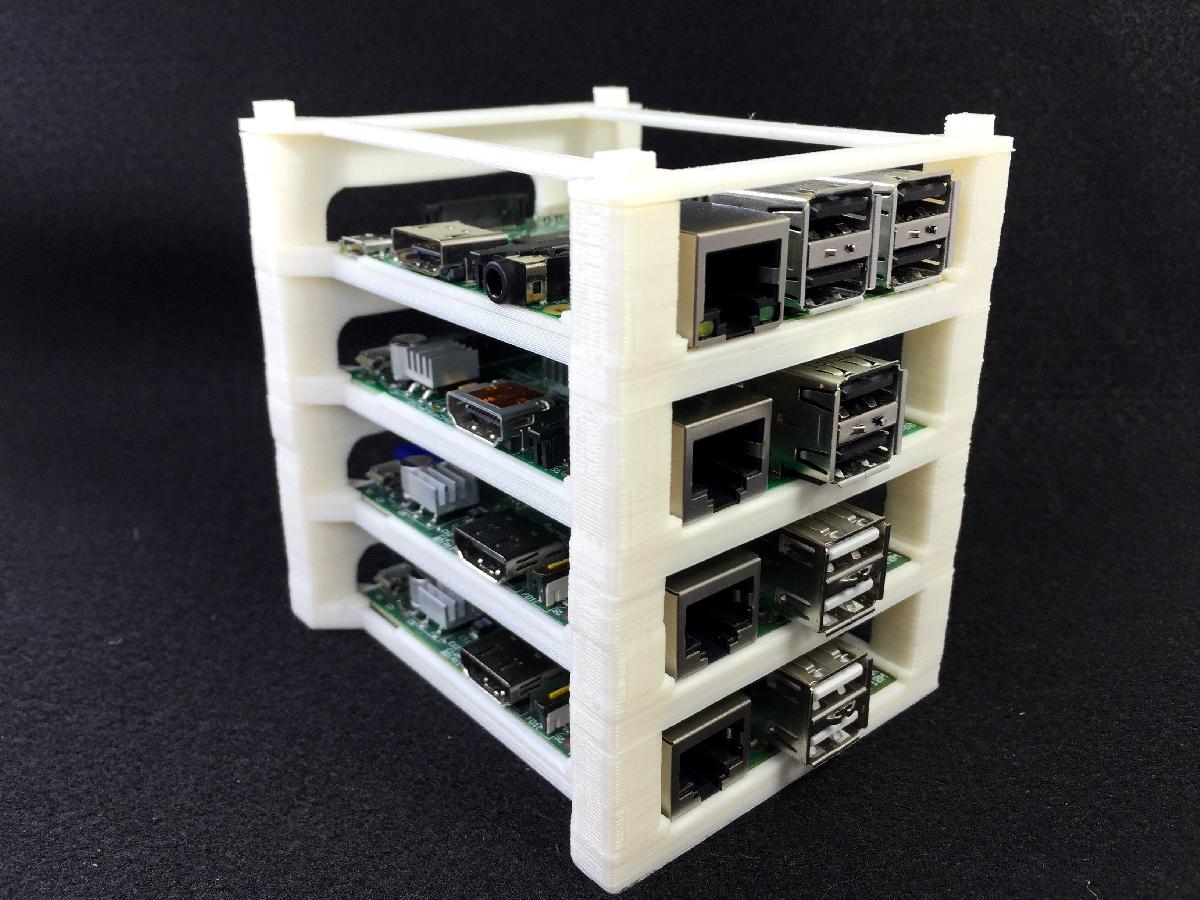

Torre empilhavel Raspberry Pi foi projetado para Impressora 3D. Esta e uma maneira minima, mas relativamente segura, de empilhar seus Raspberry Pis verticalmente. Este e um design universal B, pois funciona com o B original, o 2 B e presumivelmente o B+ (eu nao tenho um B+). Os objetivos do design eram algo que fosse rapido, minimalista e mantivesse o Pi no lugar, mesmo quando a tensao do cabo quisesse puxa-lo para longe.Para usar:Imprima um trilho para cada Pi.Imprima um topo do pi (nao e realmente necessario, mas melhora a aparencia).Remova o cartao SD de cada Pi.Insira o Pi com o slot do cartao SD voltado para a parte traseira (a parte traseira e a parte com a parede maior e sem um suporte inferior).Empurre suavemente cada canto do Pi para baixo, passando pelas entalhes. Isso pode exigir um pouco de flexao da peca impressa, mas o ABS nao exigiu muito trabalho.Reinsira o cartao SD.Ao empilhar os trilhos, alinhe os suportes e os buracos e empurre para o lugar. Isso e uma fixacao por atrito, mas funcionou muito bem para mim.Coloque o topo por cima.Maldicoes pela colocacao dos componentes enquanto voce tenta conectar os cabos novamente.Aproveite!Sim, a ultima imagem esta de cabeca para baixo apenas para mostrar que cada Pi esta seguro.
