Torre de Retracao

Testes de impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Torre de Retracao

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

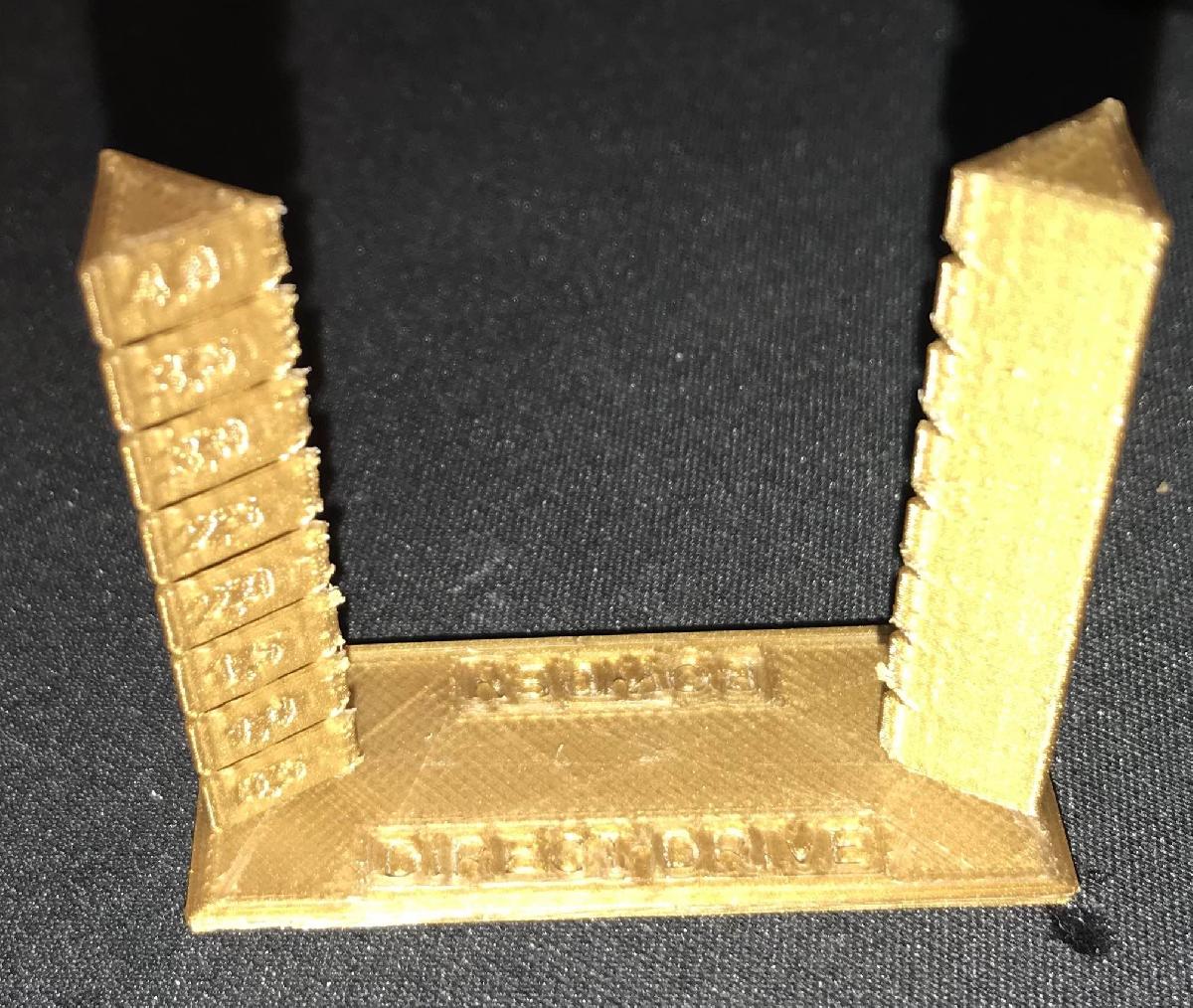

Torre de Retracao foi projetado para Impressora 3D. Torre para teste de velocidade e distancia de retracao. A base tem 2 mm de altura (10 camadas de 0,2 mm). Acima, mudar velocidade OU distancia da retracao a cada 25 camadas (ou 5 mm). Um lado tem pre-preparacao para Bowden e o lado oposto para Direct Drive Extruder.

Baixar

O arquivo "Torre de Retracao" é um modelo 3D desenvolvido especialmente para auxiliar usuários de impressoras 3D na testagem de configurações de retração de filamento. A retração é um parâmetro crucial na impressão 3D, pois influencia diretamente na qualidade final da peça, evitando o vazamento de material e melhorando a definição dos contornos.

### Características do Modelo:

1. **Base da Torre**:
- A altura da base é de 2 mm, o que corresponde a 10 camadas de 0,2 mm cada. Essa altura é adequada para garantir a estabilidade da torre durante os testes e permite que as camadas subsequentes sejam impressas de forma precisa.

2. **Alteração de Parâmetros**:
- A estrutura foi projetada para permitir que o usuário modifique a velocidade ou a distância de retração a cada 25 camadas (ou 5 mm). Isso proporciona uma análise prática e visual do impacto das diferentes configurações de retração na impressão.

3. **Preparação para Diferentes Sistemas de Extrusão**:
- Um dos lados da torre é preparado para sistemas de extrusão Bowden, enquanto o lado oposto é para extrusores Direct Drive. Essa funcionalidade é importante, pois esses dois sistemas de extrusão têm características de movimentação de filamento distintas, e a torre permite que os usuários testem ambos os métodos eficientemente.

### Objetivo do Modelo:
O principal objetivo da "Torre de Retracao" é fornecer um meio prático para que os usuários de impressoras 3D consigam determinar a configuração ideal de retração para suas suas impressões. Testar diferentes velocidades e distâncias de retração ajuda a minimizar problemas como stringing (fios indesejados entre partes da impressão) e blob (acúmulos de material).

### Uso:
Para utilizar a torre, o usuário deve imprimir a estrutura e, em seguida, realizar impressões com variações de velocidade ou distância de retração como sugerido. Ao finalizar a impressão, será possível avaliar a qualidade em relação a cada alteração feita, permitindo ajustes finos nas configurações da impressora.

A "Torre de Retracao" é, portanto, uma ferramenta valiosa para makers e profissionais de impressão 3D que buscam otimizar a qualidade de suas impressões e aprender mais sobre o comportamento do filamento em diferentes condições.
