Sobre o objeto 3D Torre de Plantas Torre Hidroponica

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

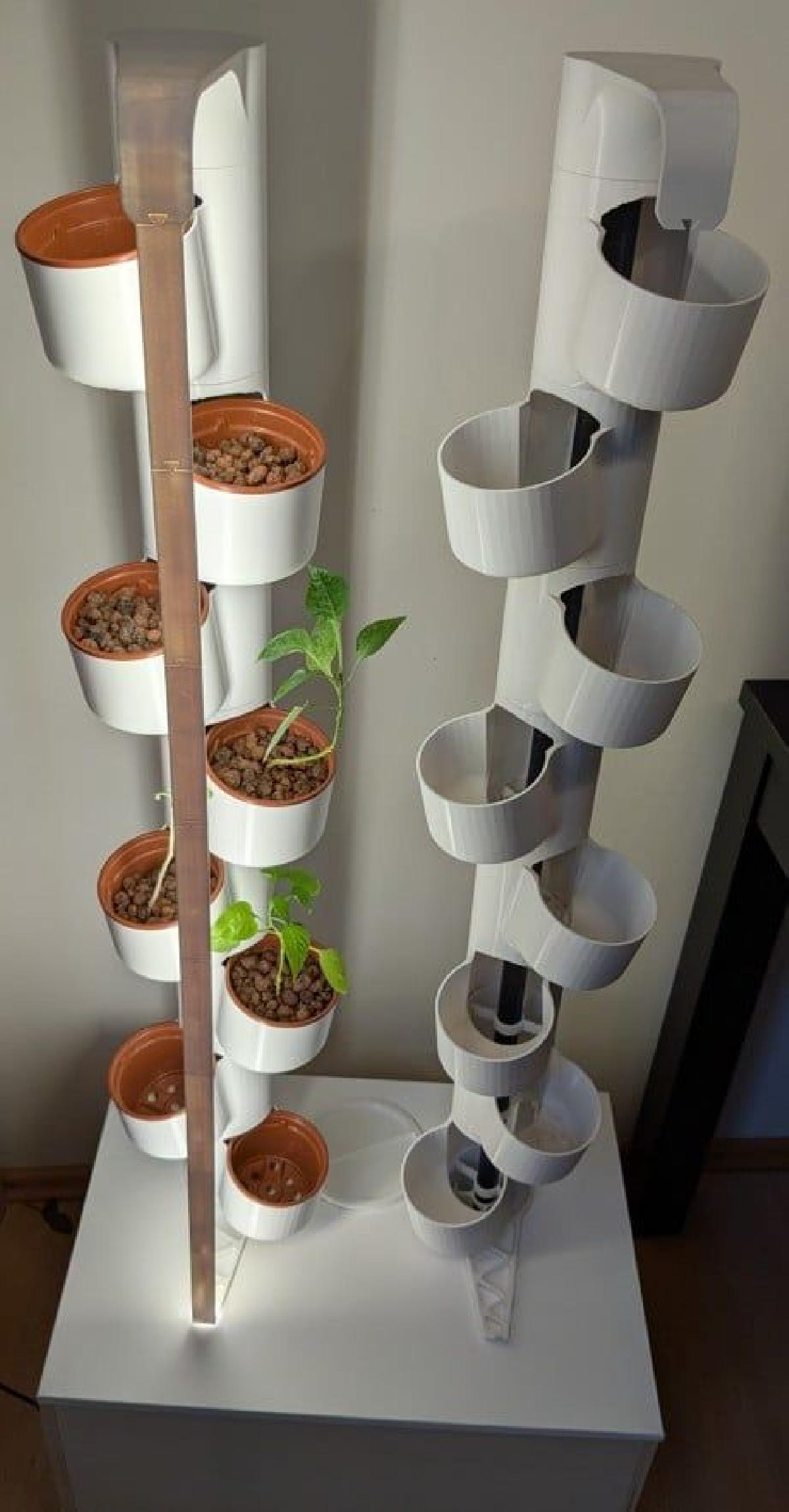

Torre de Plantas Torre Hidroponica foi projetado para Impressora 3D. Esse vaso foi projetado para suportar o crescimento de vegetais em um sistema hidroponico dentro da sua propria casa. O sistema irriga e rega as plantas em uma estrutura vertical. As plantas, como tomates, alface, pimentoes ou cebolinhas, sao plantadas em vasos de cultivo e granulado hidroponico.O sistema de controle consiste em um microcontrolador esp8266 (Wemos D1 mini) com acesso a Internet. Os horarios para ligar e desligar os LEDs, seu brilho (PWM) e a quantidade de agua a ser bombeada sao armazenados em um banco de dados.A fonte de alimentacao consiste em uma fonte de 12V e um conversor de step-down para 5V para o microcontrolador. Os 12V sao conectados aos drivers de motor e mosfets das fitas de LED.As fitas de LED sao controladas pelo microcontrolador atraves de uma placa de breakout mosfed.Uma bomba peristaltica em cada torre retira agua de um reservatorio. Uma valvula de retencao e instalada apos a bomba na parte inferior da torre, para que nenhuma agua possa retornar para a torre acima. Um T entao divide a mangueira. Este T tambem reduz o diametro. Ambas as saidas desta parte sao novamente subdivididas com T's, de modo que 4 extremidades de mangueira fiquem disponiveis. Essas extremidades de mangueira sao equipadas com redutores de mangueira e pequenos orificios para que a pressao possa se acumular durante a bombeacao e a agua seja bombeada de todas as 4 extremidades.Veja a bomba peristaltica: https://www.thingiverse.com/thing:6861893Os tubos de pressao em PE estao localizados no meio das torres para suporte estrutural. Os fios eletronicos correm dentro dos tubos ate os LEDs.As duas partes inferiores estao conectadas por 2x parafusos M3 e 2x mangas de encaixe. Ambas as partes fixam a parte restante da torre com uma placa de madeira.Sensores para valores ambientais como temperatura, umidade e pressao podem ser conectados ao microcontrolador. Um medidor de distancia ultrassonico deve ser capaz de medir o nivel da agua no reservatorio.Todas as partes foram impressas com PLA 3D Fila, algumas com suporte.Voce tambem deve verificar a compatibilidade alimentar de todas as partes.

Baixar

O projeto "Torre de Plantas - Torre Hidropônica" é uma iniciativa inovadora para cultivar vegetais em casa utilizando um sistema de cultivo vertical e hidroponia. Aqui estão alguns detalhes e considerações sobre o modelo 3D para impressão em impressora 3D:

### Estrutura e Design
- **Formato Vertical**: A torre é projetada para maximizar o espaço, permitindo que várias plantas sejam cultivadas em um espaço reduzido. O design vertical ajuda a otimizar a luz e a irrigação.
- **Vasos de Cultivo**: A estrutura suporta vasos para cultivar diferentes vegetais, como tomates, alface, pimentões e cebolinhas, utilizando granulado hidropônico que proporciona uma base estável para o crescimento das raízes.

### Sistema de Irrigação e Controle
- **Microcontrolador ESP8266**: O uso do microcontrolador Wemos D1 mini com capacidade de conexão à Internet permite o controle remoto do sistema. O usuário pode monitorar e ajustar os parâmetros de irrigação, iluminação (LEDs) e outros aspectos do cultivo através de um banco de dados acessível online.
- **Iluminação LED**: As fitas de LED são controladas através do microcontrolador, permitindo ajustes no brilho e temporização, essenciais para o crescimento saudável das plantas.

### Irrigação Eficiente
- **Bomba Peristáltica**: Cada torre possui uma bomba peristáltica que tira água de um reservatório. A válvula de retenção impede que a água retorne, garantindo um fluxo controlado.
- **Sistema de Mangueiras**: A distribuição da água é realizada através de conectores em Y, que permitem que a água atinja várias extremidades ao mesmo tempo, otimizando a irrigação.

### Estrutura Robusta
- **Tubos de Pressão em PE**: Incorporados na estrutura, esses tubos fornecem suporte adicional e escondem os fios elétricos, contribuindo para um design limpo e organizado.
- **Montagem e fixação**: A torre é unida com parafusos M3 e mangas de encaixe, garantindo estabilidade e facilidade de montagem.

### Sensores Ambientais
- **Monitoramento**: O sistema pode ser equipado com sensores para monitorar a temperatura, umidade e pressão, além de um medidor de distância ultrassônico para verificar o nível de água no reservatório.

### Materiais e Impressão
- **PLA**: Todas as partes foram impressas em PLA, um material seguro para contato alimentar, embora deve-se sempre verificar a compatibilidade alimentar dos componentes.

### Considerações Finais
A "Torre de Plantas - Torre Hidropônica" não apenas promove o cultivo sustentável e eficiente de vegetais, mas também integra tecnologia de automação que pode ajudar os usuários a gerenciar suas plantas com facilidade. O modelo 3D é uma excelente escolha para entusiastas de jardinagem e tecnologia, possibilitando o cultivo de alimentos frescos em ambientes urbanos. Isso proporciona uma conexão mais próxima com a natureza e pode incentivar o interesse pela agricultura urbana.
