Toca discos com acionamento direto usando motor de passo TMC2209.
Música e Instrumentos
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Toca discos com acionamento direto usando motor de passo TMC2209.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

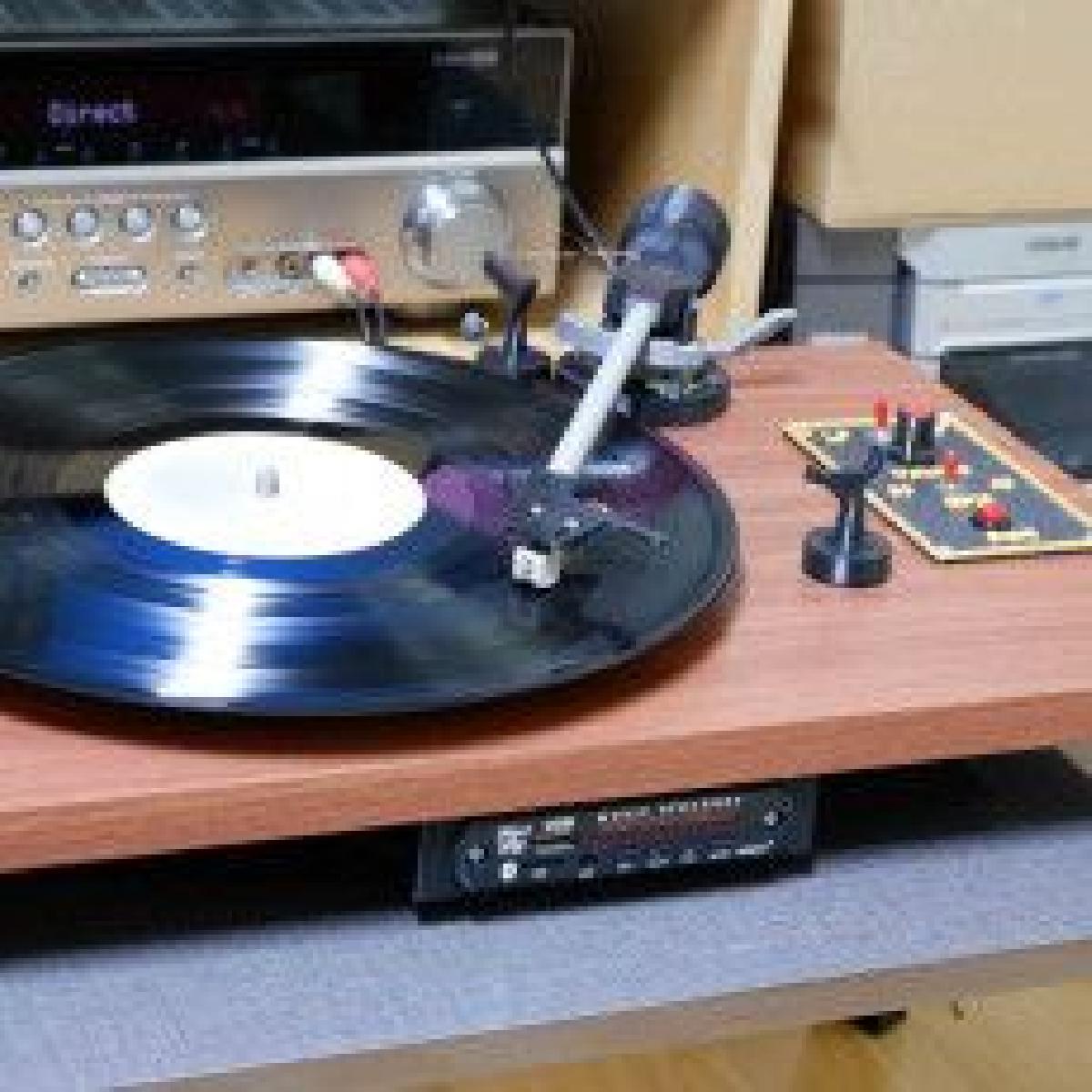

Toca discos com acionamento direto usando motor de passo TMC2209. foi projetado para Impressora 3D. Um toca-discos funcional feito de partes impressas em 3D e de impressoras 3D, com agulha AT3600L adequada e peso de rastreamento ajustavel.Teste do meu toca-discos impresso em 3D (V1-V3):https://youtu.be/MylsAJhz4OQ Caracteristicas: Nao e necessario correias e polias. (Direto)Usando o driver de passo TMC2209 em modo stealthChop com motor de passo 42SHDC3025-24B para drive direto.Agulha AT3600L com forca de rastreamento de 3,5 gramas.Peso de anti-skate ajustavel.Alavanca Cue parcialmente funcional para levantar a agulha.Partes necessarias (nao impressas): Arduino Uno (ou clone)Motor de passo NEMA17 42SHDC3025-24BModulo driver de passo TMC2209.Rolamento de esferas 695zz (5dx13Dx4H). (pivot do braco de tom)Cartucho Phono Audio Technica AT3600LParafusos e porcas M5x50, M5x25.Argila para modelagem para peso de contraposicao.Fio de cobre pequeno para anti-skate.Parafusos pequenos para montagem.Cabo de fone de ouvido antigo para fiacao do braco de tom.Tubo de aluminio de 186mm x 10mm (cortado de limpador de piso de loja de um dolar)Placa de MDF 470 x 300 x 20 mm (de uma antiga mesa de computador)Acrilico redondo de 29mm x 3mm para prato. (ou prato de MDF ou alguns LPs)Todas as pecas sao impressas em ABS com infill de 20+ exceto a placa de montagem do motor que foi impressa em TPU para amortecimento de vibracoes. Pecas ACC sao opcionais para imprimir. Requer alguma experiencia com instalacao e alinhamento de cartucho de toca-discos e ferramentas de marcenaria. Codigo fonte para arduino: https://github.com/ksdj55/dd_turntable
