Sobre o objeto 3D TinyOLED V1.0/V1.1 para RAMPS: OLED I2C de 1,3", Modulo de Cartao TF, Encoder Rotativo, Buzzer, Placa Conectora

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

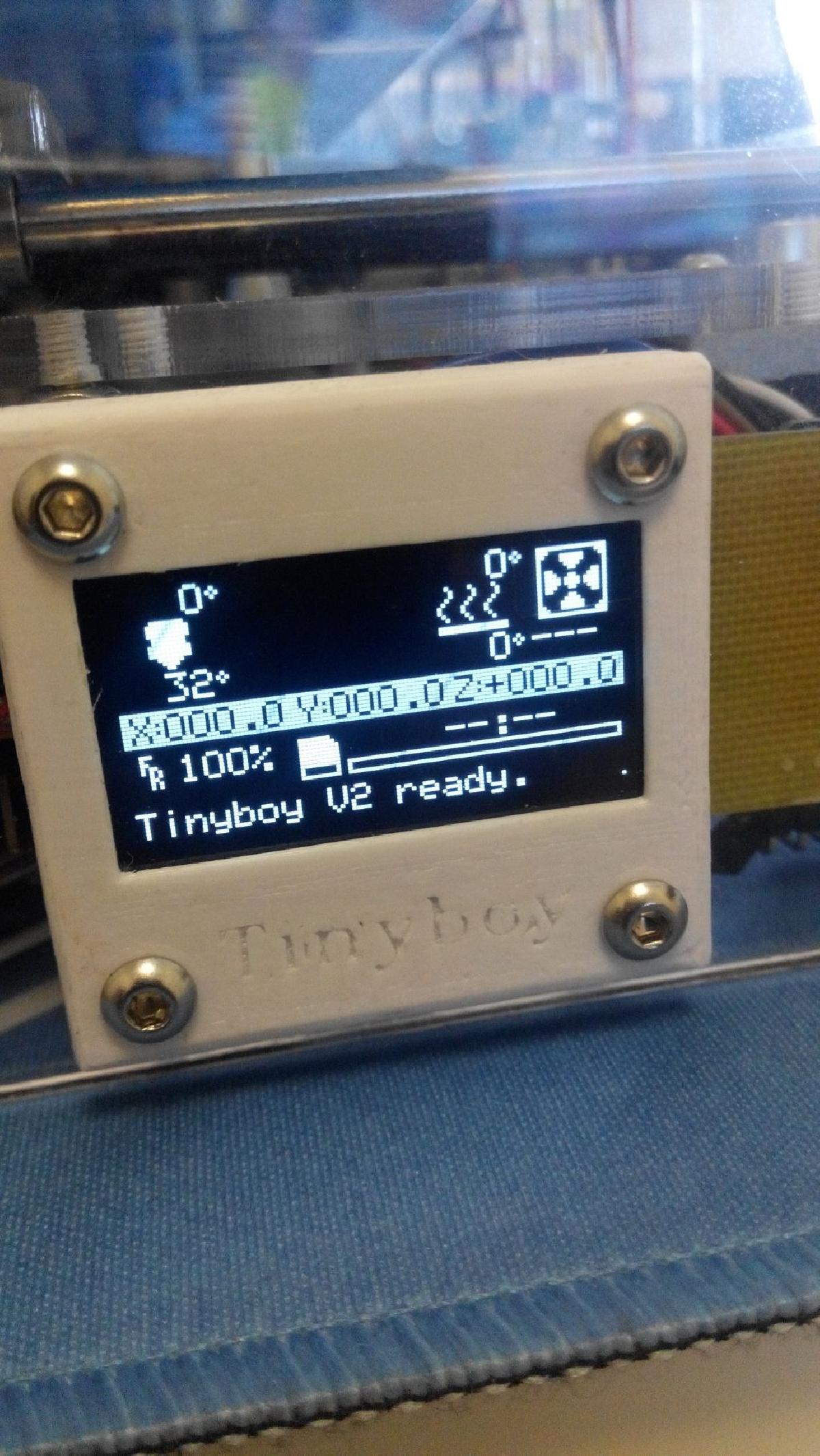

TinyOLED V1.0/V1.1 para RAMPS: OLED I2C de 1,3", Modulo de Cartao TF, Encoder Rotativo, Buzzer, Placa Conectora foi projetado para Impressora 3D. Modulo TinyOLED 128x64 para RAMPSV1.0 : para OLED com GND, VCC, SCL, SDAV1.1 : para OLED com VCC, GND, SCL, SDAOLED I2C de 128x64 pixels 1.3" / OLED I2C 0.96" (Destacavel)Placa Conector TinyOLED (Design personalizado: 50mm x 37mm)Modulo de Cartao TF (Impressao Offline, destacavel)Encoder Rotativo (Controle do Usuario)Buzzer (Notificacao Sonora)Alterar Bitmap para OLED com conversor de Bitmap LCDhttp://digole.com/tools/PicturetoC_Hex_converter.phphttp://www.HKMakers.hkP.S. MKS Mini / Base V1.0 ~ V1.4, Por favor, certifique-se de que sua placa tenha D20, D21 ou pino i2c

Baixar

O arquivo "TinyOLED V1.0/V1.1 para RAMPS" é um modelo 3D projetado para ser impresso em uma impressora 3D e destina-se a ser usado como um módulo de exibição para sistemas de impressão 3D que utilizam a placa RAMPS. A seguir, estão os principais componentes e características do projeto, de acordo com a descrição do autor:

### Componentes do Módulo TinyOLED

1. **Display OLED I2C de 1,3" (128x64 pixels)**:
- Este display permite a visualização de informações relevantes, como status de impressão e configurações de sistema. Ele pode ser substituído por um modelo de 0,96" se necessário.

2. **Placa Conectora TinyOLED**:
- O design dessa placa é customizado, com dimensões de 50mm x 37mm, o que a torna compatível com os componentes do módulo. Ela integra facilmente os componentes eletrônicos e proporciona uma solução limpa para a montagem.

3. **Módulo de Cartão TF**:
- Este componente é crucial para a impressão offline, já que permite que os usuários armazenem arquivos de impressão no cartão TF (também conhecido como cartão microSD). O módulo é destacável, facilitando a troca do cartão.

4. **Encoder Rotativo**:
- Um controle que permite ao usuário interagir com o sistema, possibilitando ajustes nas configurações e navegação por menus no display OLED.

5. **Buzzer**:
- Um pequeno alto-falante que fornece notificações sonoras, melhorando a interação e a comunicação de status do sistema, como alertas de quando a impressão é concluída ou se há um erro.

### Versões do Módulo

- **V1.0**: Projetado para OLEDs que possuem os pinos GND, VCC, SCL e SDA dispostos em uma determinada configuração.
- **V1.1**: Uma versão que acomoda um layout diferente para os pinos de alimentação e comunicação.

### Considerações para Impressão

O autor do arquivo recomenda que os usuários verifiquem a compatibilidade de suas placas RAMPS (MKS Mini/ Base V1.0 a V1.4) com os pinos D20, D21 ou pinagem I2C antes de implementar o módulo.

### Modificações

Os usuários também podem modificar bitmaps para o OLED usando um conversor de bitmap disponível online, o que permite personalizar a interface visual do módulo.

### Links Úteis

- [Conversor de Bitmap para C](http://digole.com/tools/PicturetoC_Hex_converter.php)
- [HK Makers](http://www.HKMakers.hk)

Ao produzir este modelo, os fabricantes podem não só aprimorar suas impressoras 3D, mas também desenvolver uma interface mais amigável e interativa para o usuário. O "TinyOLED" representa uma implementação prática e funcional de tecnologia que pode enriquecer a experiência de impressão 3D.
