Sobre o objeto 3D Tiny FPV Tank Nova Versão

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

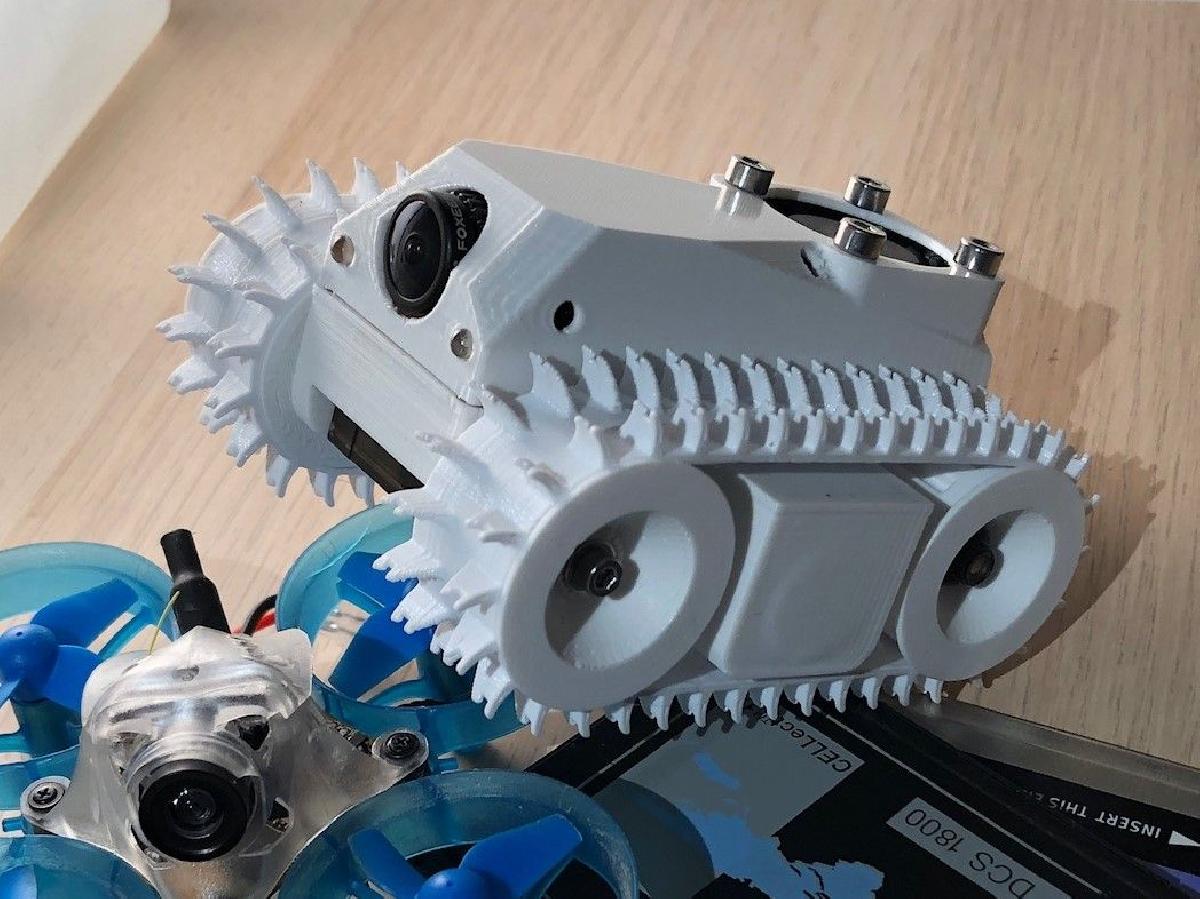

Tiny FPV Tank Nova Versão foi projetado para Impressora 3D. Um pequeno tanque FPV que voce pode construir e explorar sua casa ou jardim com, de uma nova perspectiva. Ele pode subir em rochas ao ar livre ou em percursos de obstaculos que voce constroi na sua mesa. O tanque e operado por controle remoto ou Wi-Fi, conforme voce escolher. Voce pode colocar uma camera na frente para ver exatamente para onde esta indo em tempo real, mesmo no escuro com a ajuda dos LEDs na frente. Ele e movido por dois servos de 360°, um para cada trilho. Tudo e alimentado por uma bateria de Li-ion 18650, que dura cerca de uma hora. Quando acabar, voce pode substituir a celula ou simplesmente carrega-la via USB.Comprimento: 90mm (chassi de 77mm apenas)Largura: 70mmAltura: 48mmEletronica:2x servo 360° 9ghttps://s.click.aliexpress.com/e/_eKsluFCelula de bateria Li-ion 18650 3.7Vhttps://s.click.aliexpress.com/e/_AgbDsQPlaca de carregamento Li-ion TP4056https://s.click.aliexpress.com/e/_eMwIoRModulo amplificador de tensao SX1308https://s.click.aliexpress.com/e/_9Hmg2QVentilador de resfriamento 5V 2-pinos 25x25x7mmhttps://s.click.aliexpress.com/e/_eNvdqX2x LED branco 3mm 3Vhttps://s.click.aliexpress.com/e/_eP5kK3Se voce quiser usar controle remoto:receptor PWM pequeno com 2+ canais e radio correspondentehttps://s.click.aliexpress.com/e/_eN5bmPtransmissor de video FPV pequenohttps://s.click.aliexpress.com/e/_eOxvCLcamera FPV de tamanho nanohttps://s.click.aliexpress.com/e/_eOyEAFSe voce quiser usar Wi-Fi:modulo Wi-Fi+Bluetooth ESP32-CAMhttps://s.click.aliexpress.com/e/_ePCkmLmodulo de camera OV2640 (versao olho de peixe alongada)https://s.click.aliexpress.com/e/_eMjEBHHardware:4x parafuso com cabeca cilindrica M3x122x parafuso com cabeca cilindrica M3x162x parafuso com cabeca cilindrica M2.5x148x porca M32x porca de travamento M32x arruela larga M24x rolamentos 693ZZ 3x8x4mm4x imas em disco de neodimio 3x1mmAs coisas que alguns de voces perguntaram como fazer estao mostradas aqui: https://youtu.be/Rwr6tkRUYfUObserve que a impressora deve estar calibrada para que todas as pecas se encaixem bem.Se voce tiver alguma duvida sobre o modelo, fique a vontade para entrar em contato comigo :)

Baixar

O "Tiny FPV Tank - Nova Versão" é um modelo 3D para impressão em impressoras 3D que oferece a oportunidade de criar um pequeno tanque remoto controlado com possibilidade de visualização em primeira pessoa (FPV). Este projeto se destaca por sua versatilidade e pela autonomia de operação em diversas superfícies, como casas ou jardins, permitindo a exploração de ambientes de uma forma inovadora e emocionante.

### Características do Modelo

- **Dimensões**:
- Comprimento: 90mm (chassi: 77mm)
- Largura: 70mm
- Altura: 48mm

### Funcionalidade
O tanque pode ser operado de duas maneiras:
1. **Controle Remoto**: Com a adição de um receptor PWM e uma câmera FPV, você pode pilotar o tanque a distâncias, observando o que está à sua frente em tempo real.
2. **Conexão Wi-Fi**: Utilizando um módulo ESP32-CAM, é possível ter uma operação sem fio com transmissão de vídeo e controle.

### Componentes Eletrônicos e Hardware
O modelo requer diversos componentes eletrônicos e mecânicos, incluindo:
- **Servos**: 2 servos de 9g com rotação contínua (360°) para movimentação.
- **Bateria**: Uma célula de Li-ion 18650 que proporciona cerca de uma hora de uso e pode ser carregada via USB.
- **Placa de Carga**: TP4056 para carregar a bateria de forma segura.
- **Módulo de Aumento de Tensão**: SX1308 para regular a tensão necessária para o funcionamento dos componentes.
- **Ventoinha**: Para resfriamento, assegurando que os componentes não superaqueçam.
- **Iluminação**: LEDs brancos de 3mm para permitir a visibilidade mesmo em ambientes escuros.

### Instruções e Montagem
O autor fornece informações sobre a montagem do tanque, incluindo a lista de parafusos e outros hardware necessários, como rolamentos e ímãs de neodímio.

### Dicas e Considerações
É importante que a impressora 3D esteja devidamente calibrada para garantir que todas as peças se encaixem corretamente. O autor também disponibiliza um vídeo que aborda como fazer algumas partes do projeto, servindo como um recurso valioso para os construtores.

Se você estiver procurando por uma experiência de montagem que combine eletrônica, programação e design, o Tiny FPV Tank é uma excelente opção. Para mais informações ou dúvidas, o autor se disponibiliza para contato, incentivando a interação da comunidade.
