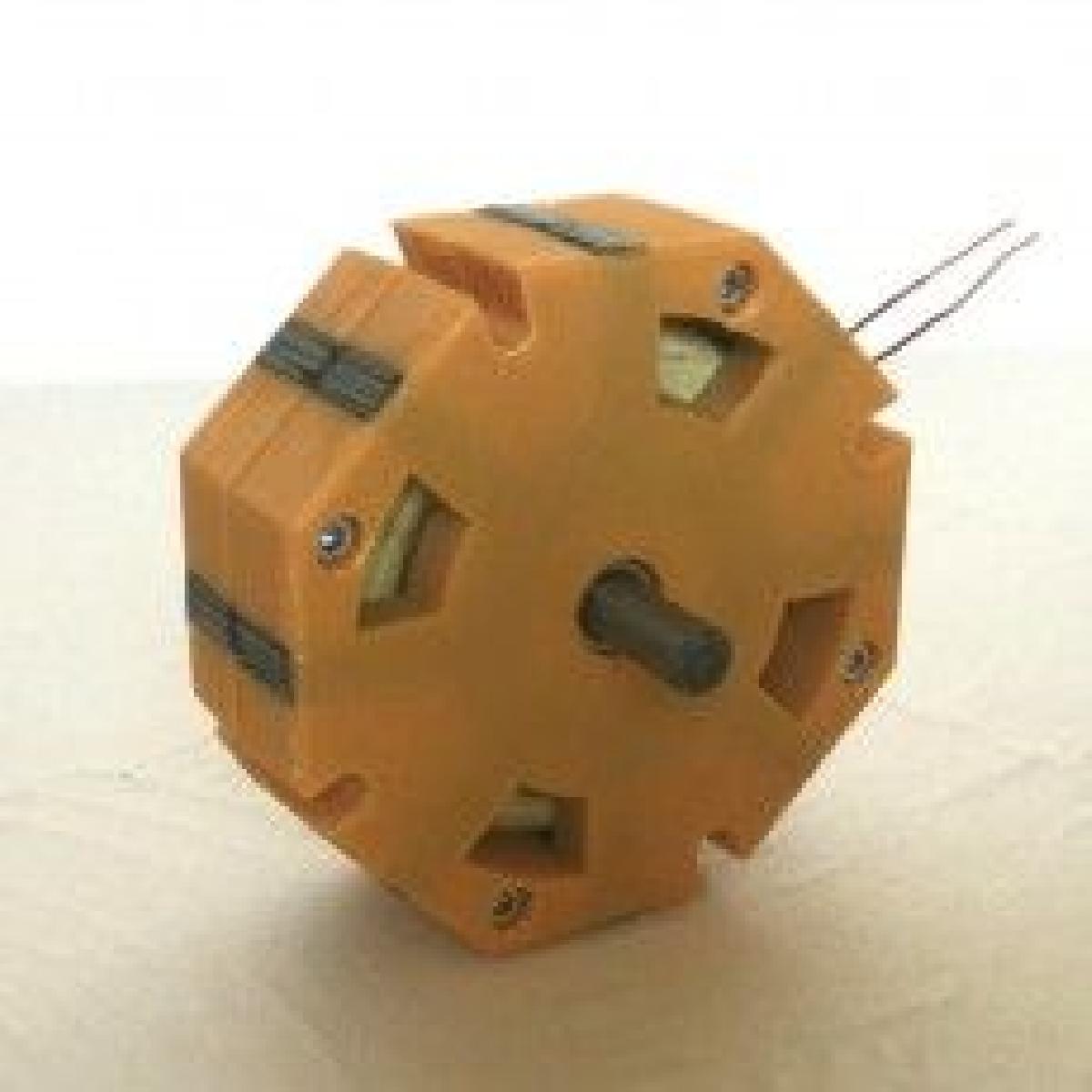

TFM 8 Gerador de Fluxo Transversal impresso em 3D

Workshop e Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D TFM 8 Gerador de Fluxo Transversal impresso em 3D

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

TFM 8 Gerador de Fluxo Transversal impresso em 3D foi projetado para Impressora 3D. A maquina de fluxo transversal (TFM) e uma tecnologia muito interessante para motores eletricos e geradores. Maquinas deste tipo funcionam bem onde ha baixas velocidades e alto torque A tecnologia de fluxo transversal foi descrita pela primeira vez por W. M. Morday, que obteve a patente em 1895. No gerador TFM ha apenas uma bobina dentro do garfo de ferro. Tambem e possivel fazer um gerador trifasico. Como um motor eletrico o TFM pode ser usado no transporte, por exemplo, carros eletricos, bicicletas eletricas, scooters, eletro-skate e assim por diante. O gerador TFM pode ser usado em geradores eolicos e hidreletricos. Nao ha necessidade de caixas de engrenagens, pois o gerador funciona muito bem em baixa RPM. Principais vantagens: -Baixas velocidades de rotacao (menos 1000RPM) -Alto torque continuo. -Alto coeficiente de uso do fio de cobre. -Baixo custo. -Tamanho pequeno. As pecas impressas sao tres modelos. Estas sao as duas tampas do corpo e o rotor. Placas de ferro que cortei de aco eletrico com 0,5 mm de espessura. Eixo 8mm rolamento 608 (voce pode escolher entre spinners antigos) Imas 10X5X5mm - magnetizacao axial como nas fotos.https://www.indigoinstruments.com/magnets/rare_earth/

Baixar

O arquivo “TFM 8 - Gerador de Fluxo Transversal impresso em 3D” é um modelo inovador de máquina que combina princípios de engenharia elétrica com a versatilidade da impressão 3D. O modelo representa uma máquina de fluxo transversal (TFM), que atua tanto como motor elétrico quanto gerador e é projetada para operarem condições de baixa velocidade e alto torque.

### Recursos e Principais Características:
1. **Fundo Histórico**: A tecnologia de fluxo transversal foi patenteada em 1895 por W. M. Morday, proporcionando um histórico significativo que respalda sua eficácia e potencial em aplicações modernas.

2. **Design e Estrutura**: O gerador possui uma bobina única montada em um garfo de ferro, o que otimiza a sua eficiência em operações de baixa rotação. Este design simplificado permite a fabricação de geradores trifásicos, ampliando suas aplicações.

3. **Versatilidade de Aplicação**: O modelo pode ser usado em várias formas de transporte, como carros elétricos, bicicletas, scooters e também em sistemas de geração de energia eólica e hidráulica. Sua operação em baixa rotação elimina a necessidade de caixas de engrenagens complexas, tornando-o uma solução prática e econômica.

4. **Vantagens**:
- **Baixa Velocidade de Rotação**: Operação eficaz em menos de 1000 RPM.
- **Alto Torque Contínuo**: Proporciona desempenho confiável em tarefas que requerem força constante.
- **Eficiência no Uso de Cobre**: O design permite um alto coeficiente de utilização do fio de cobre, reduzindo custos e desperdício.
- **Baixo Custo e Tamanho Compacto**: A estrutura e os materiais utilizados mantêm o produto acessível e prático para diversas aplicações.

### Componentes do Modelo:
- **Peças Impressas**: O modelo consiste em três partes: duas tampas para o corpo e um rotor, todas impressas em 3D.
- **Material do Núcleo**: As placas de ferro são cortadas de aço elétrico com espessura de 0,5 mm, assegurando a robustez necessária para o funcionamento do gerador.
- **Eixo e Rolamentos**: O gerador usa um eixo de 8 mm com rolamento 608, que pode ser facilmente substituído por rolamentos de spinners antigos, facilitando a manutenção.
- **Imãs**: Imãs de neodímio 10x5x5 mm com magnetização axial são utilizados, melhorando a eficiência magnética do gerador.

### Conclusão:
O TFM 8 oferece uma combinação atraente de inovação no design de máquinas elétricas e acessibilidade através da impressão 3D. Sua aplicação versátil e as vantagens estruturais tornam-no uma peça útil para entusiastas e profissionais do campo da engenharia elétrica e de energias renováveis. A capacidade de personalização pela impressão 3D permite a adaptação do modelo a diferentes necessidades, destacando-se como uma solução prática e eficiente.
