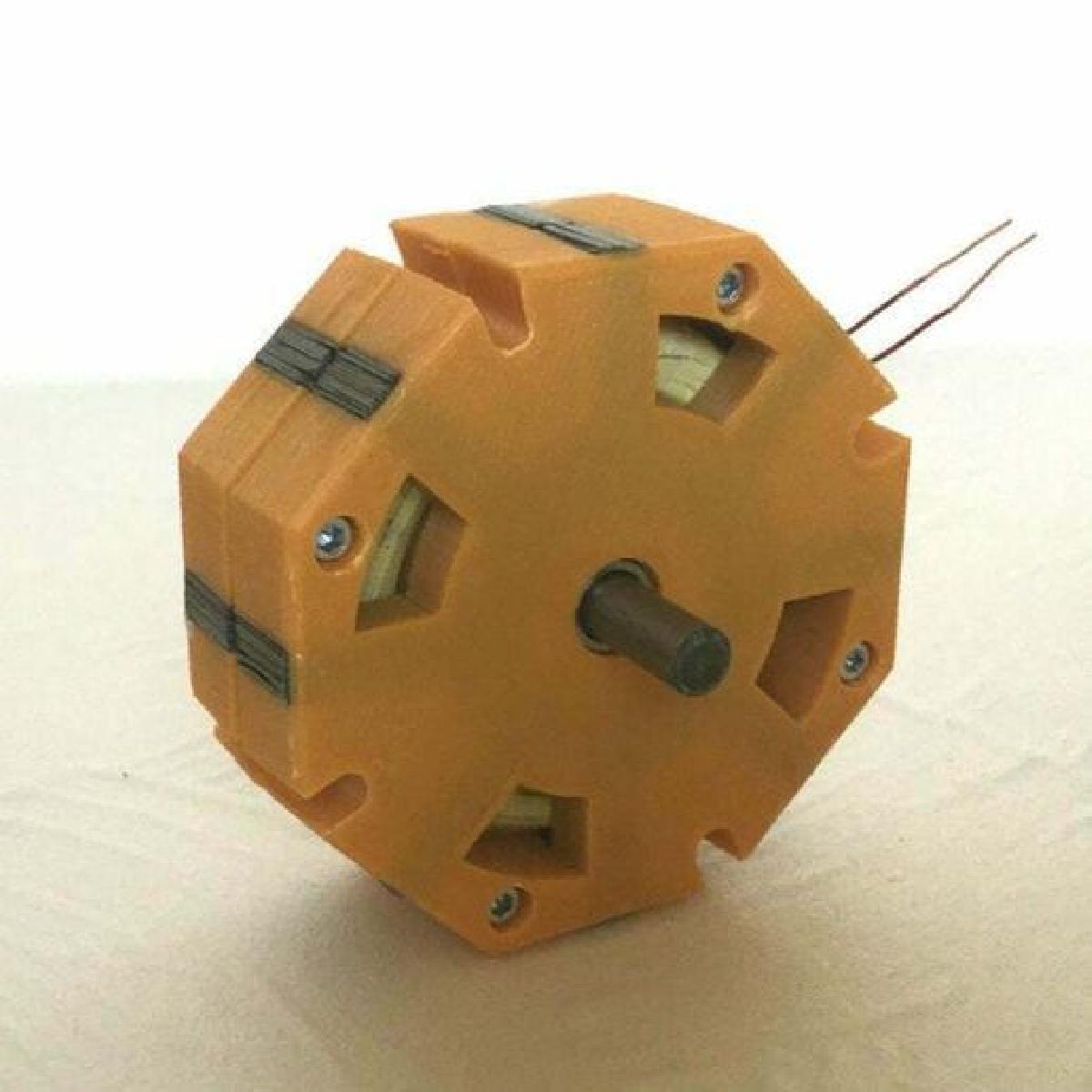

TFM 8 Gerador de Fluxo Transversal impresso em 3D
Vario
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D TFM 8 Gerador de Fluxo Transversal impresso em 3D
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
TFM 8 Gerador de Fluxo Transversal impresso em 3D foi projetado para Impressora 3D. Maquina de fluxo transversal (TFM) e uma tecnologia muito interessante para motores e geradores eletricos. Maquinas desse tipo funcionam bem em condicoes de baixas velocidades e alto torque. A tecnologia de fluxo transversal foi descrita pela primeira vez por W. M. Morday, que registrou a patente em 1895. No gerador TFM, ha apenas uma bobina dentro do nucleo de ferro. Tambem e possivel fabricar um gerador trifasico. Como motor eletrico, a TFM pode ser usada em transporte, por exemplo, em carros eletricos, bicicletas eletricas, patinetes, skate eletrico e assim por diante. O gerador TFM pode ser utilizado em geradores eolicos e hidreletricos. Nao ha necessidade de caixas de engrenagens, pois o gerador funciona muito bem em baixas rotacoes por minuto. Principais vantagens: - Baixas velocidades rotativas (menos de 1000 RPM) - Alto torque continuo. - Alto coeficiente de utilizacao de fio de cobre. - Baixo custo. - Tamanho pequeno. As pecas impressas sao tres modelos. Estes sao os dois capos do corpo e o rotor. As placas de ferro eu cortei de aco eletrico de 0,5 mm de espessura. Eixo de 8 mm com rolamento 608 (voce pode retirar de velhos spinners) Imas 10X5X5 mm - magnetizacao axial, como nas fotos.
