Sobre o objeto 3D Tevo Tarantula Motor Unico Dual Z Eixo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

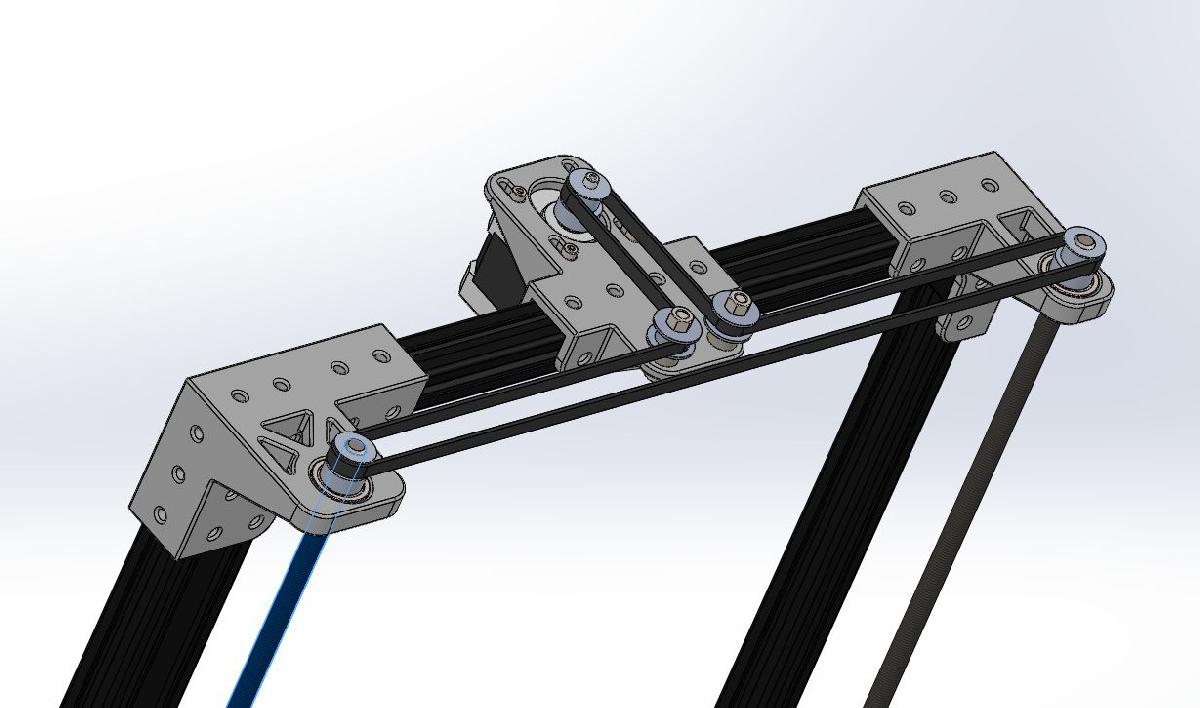

Tevo Tarantula Motor Unico Dual Z Eixo foi projetado para Impressora 3D. Estas pecas foram projetadas para dar ao eixo Z duplo da Tevo Tarantula um unico motor. Nao entrarei nos pros e contras aqui, pois e complicado. Sem mais acoplamentos de motor, o que facilita as coisas! E um pouco mais complicado do que motores duplos, embora nao exija eletronicos extras.Elas foram remixadas dos excelentes suportes de thingirob. Eu remodelou completamente essas partes, entao elas parecem um pouco diferentes.Por favor, note que adicionei folgas onde as pecas originais nao tinham, elas devem imprimir bem sem escalonamento.Voce precisara de 2 suportes de porca Z. Eu inclui x2 no nome, mas so para lembra-lo.Por favor, note que a foto que inclui e a v1. Atualizei os designs desde entao para melhora-los com base nas minhas experiencias.Hardware AdicionalVoce precisara das seguintes pecas para monta-las. Muitos dos parafusos etc. eram sobras do kit ou sobraram de outras mudancas que fiz para a impressora.Cinto GT2 de 900mm de laco fechado. Encontrei um vendedor no AliExpress que fez isso muito barato. O link pode desaparecer se eles pararem de vende-los.4 x rolamentos 6082 x parafusos de avanco de 400mm. As roscas precisam ser compativeis. Tambem precisa de porcas de latao padrao.2 x polias de 20 dentes e furo de 8mm. Vendedor que eu useiPolia de 20 dentes e furo de 5mm para motor. Vendedor que eu usei2 x polias guias lisas com diametro de 16mm. Eu tinha essas, entao nao ha vendedor, embora sejam comumente disponiveis. Basicamente, a mesma polia usada em outros eixos da Tarantula.2 x Parafusos M5 de 25mm. Podem ser mais longos.2 x espacadores ou porcas de nylon.Arruelas M5 (para usar para espacar as polias corretamente. Eu usei 4).2 x porcas M5, idealmente porcas nylock.Motor Nema 17 do eixo Z original.4 x parafusos M3 para montar o motor (ja deve ter esses com os suportes originais).8 x parafusos e porcas M3 para montar as porcas de latao.Porcas T M4 e parafusos. Nao incluirei as quantidades, no entanto, sugeriria usar um minimo de 8 em cada suporte e 2 para cada um dos suportes de porcas. Isso seria 44 de cada.Opcional 2 x colares de bloqueio de 8mm. Os parafusos sao mantidos no lugar pela gravidade, no entanto, voce pode adicionar colares de bloqueio embaixo do suporte do rolamento superior. Eu nao os uso, pois, no caso de a cabeca de impressao colidir com a cama, os parafusos saem dos rolamentos e previnem danos.MontandoSuportes e Parafusos de AvancoMonte a impressora com os suportes normalmente. Tenha cuidado para tentar alinhar os suportes da melhor maneira possivel.Insira os rolamentos nos espacos relevantes nos suportes. Devem encaixar bem, embora possam precisar de algum lixamento, dependendo de como sua impressora esta configurada.Adicione a porca de latao aos suportes de porca Z. Use parafusos e porcas M3 para fixar de forma segura.Prenda as polias com furo de 8mm nas extremidades dos parafusos de avanco e aperte os parafusos de fixacao bem.Insira os parafusos de avanco nos rolamentos superiores, depois rosqueie as porcas Z, finalmente empurre os parafusos de avanco nos rolamentos inferiores. Se estiver usando parafusos de 400mm, nenhum dos parafusos saira do outro lado, este rolamento apenas o suporta em cada extremidade.Fixe os suportes de porca Z ao eixo X. Deve-se ter cuidado aqui para medir a distancia de cada lado ate um ponto fixo no quadro (parte superior ou inferior, nao a cama), para garantir que esteja em angulo reto. Use os parafusos de avanco para ajustar para cima e para baixo manualmente. E mais facil ter as porcas T nas ranhuras corretamente, mas deixe-as soltas enquanto ajusta e aperte apenas no final.Suporte do MotorPrenda o motor de passo ao suporte do motor. Os parafusos M3 devem estar um pouco soltos, permitindo que o motor se mova ao longo das ranhuras.O suporte deve entao ser fixado ao quadro. Posicione o mais centralmente possivel.Adicione a polia ao motor e tente nivelar com as polias nos parafusos de avanco. Uma regua pode ser util aqui.Empurre o parafuso M5 pelo buraco relevante para a polia guia. Adicione o espacador de nylon (ou porca se estiver usando em vez disso), em seguida, adicione arruelas (2 para cada). Finalmente, coloque a polia e adicione a porca nylock final. Essas tambem precisam ser verificadas quanto a altura em relacao as outras polias. Voce pode precisar adicionar ou remover arruelas para acertar as alturas.Se o eixo X estiver reto agora, voce pode prendero cinto. Isso deve ser passado ao redor das polias conforme mostrado nas fotos. A ultima polia pode estar um pouco apertada devido a limitacoes no quadro, mas deve passar sem muitos problemas.Tensione o cinto puxando o motor para tras em sua ranhura e depois apertando os parafusos. Dado como isso funciona, ter uma tensao realmente alta nao e tao critico quanto nos outros eixos.Gire manualmente a polia do motor (com cuidado!) para garantir que o mecanismo se mova livremente e nao enganche.Alteracoes de FirmwareVoce precisa inverter a direcao do motor Z no firmware para que isso funcione corretamente. Essa e a unica alteracao que voce precisa fazer (a menos que voce tenha mudado a rosca de algum modo).Notas ImportantesFoi me apontado que, a menos que o alinhamento seja perfeito, ter os parafusos suportados em ambas as extremidades levara a um travamento. Eu mesmo nao tenho problema com isso, no entanto, se voce tiver, a melhor solucao e simplesmente retirar os rolamentos inferiores e nao usa-los.Como em qualquer modificacao de uma impressora, certifique-se de testar bem, em toda a faixa de movimento do eixo Z para garantir que se mova livremente e nao trave.Voce pode precisar aumentar um pouco a corrente para o motor Z, pois ele esta trabalhando um pouco mais do que estava.Eu precisei comprar um cabo de motor mais longo devido a movimentacao do eixo Z. Dependendo de como voce monta sua eletronica, pode ser que nao precise fazer isso.FeedbackAgradeco muito qualquer feedback que voce tiver! Se voce tiver algum problema, fico feliz em ajudar onde puder.Melhorias da v1Removido algum material para melhorar a resistencia.Adicionadas nervuras aos suportes superiores para melhorar a resistencia.Corrigido um problema de alinhamento com alguns buracos.Ajustado o espacamento dos buracos sob os blocos de rolamento para que todos os buracos anteriores estejam presentes.Aumentada a travessia para o motor para permitir mais tensao no cinto, se necessario.
