Sobre o objeto 3D Teste de Tolerancia 3D Personalizavel
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

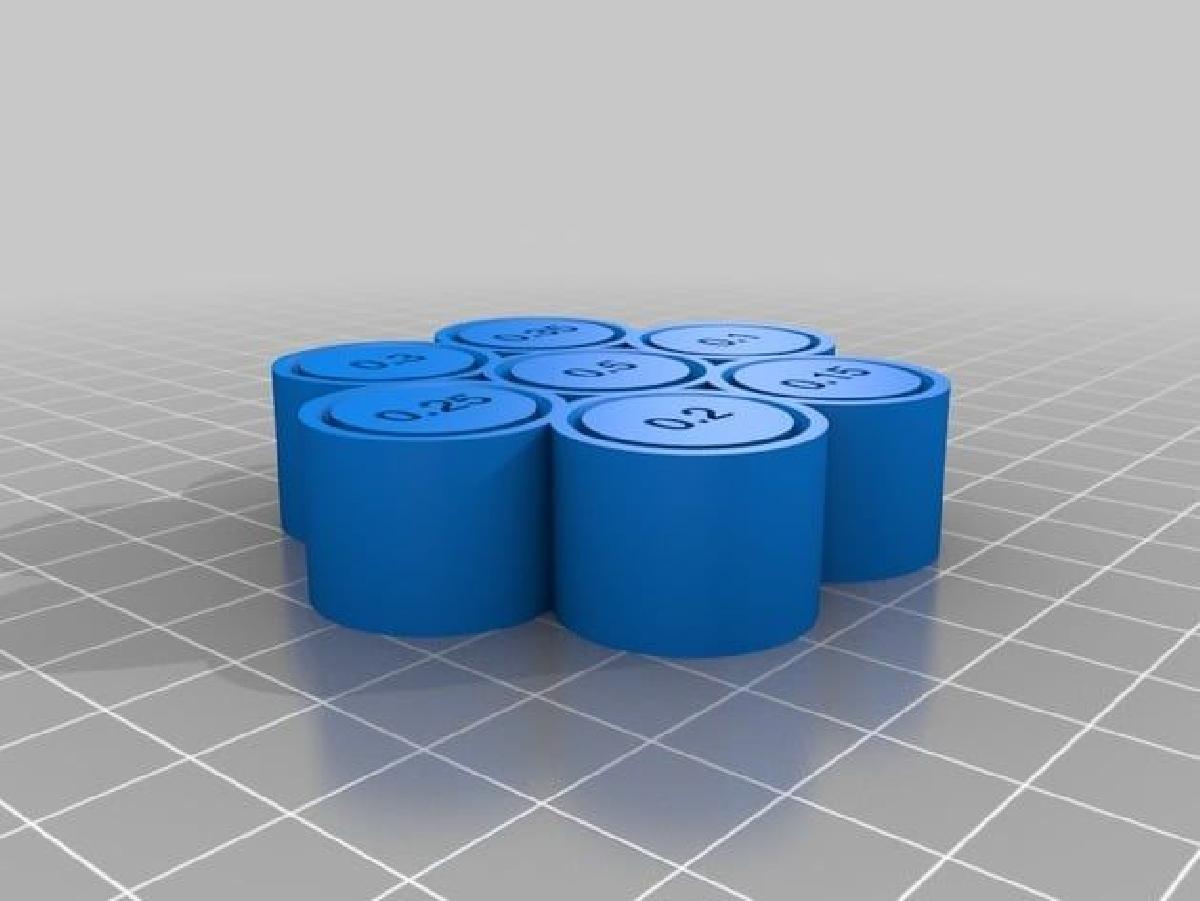

Teste de Tolerancia 3D Personalizavel foi projetado para Impressora 3D. NOTA PARA USUARIOS DO SIMPLIFY 3D: varios usuarios relataram que o S3D nao fatiou este modelo corretamente e eu consegui reproduzir isso, a parte de 0,2 esta fundida a cerca de Z=10mm. Se isso acontecer com voce, tente uma dessas solucoes alternativas (todas funcionaram para mim) 1) gire a parte no eixo Z em 90 graus, ou 2) Clique na entrada do menu Malha | Separar Superficies Conectadas antes de fatiar.Essa coisa permite que voce teste a precisao do seu processo de impressao e determine o espaco ideal entre partes moveis (por exemplo, dobradicas). Foi inspirado neste video do Makers Muse e foi projetado com OpenScad (arquivo fonte incluido aqui).O teste permite que voce teste ate 7 folgas diferentes de sua escolha. Cada folga e testada usando um cilindro e uma barra que tem a folga especificada entre eles. Apos a impressao, examine qual das folgas resultou em partes moveis livres, que podem ser liberadas quebrando-as usando o slot de chave de fenda na parte inferior e quais estao simplesmente presas.Notas:- O modelo nao testa a tolerancia da primeira camada, que e tipicamente mais problematica devido ao achatamento contra a mesa e sempre tem folga suficiente na primeira camada.- O modelo tem dentro de cada cilindro uma saliencia de 45%. Isso e usado para evitar que os centros rotativos caiam.- As folgas sao medidas horizontalmente, no plano x,y, paralelo as camadas impressas. Como resultado, a folga real nas secoes de saliencia e menor, mas eu acredito que a folga horizontal de cada camada e o que importa.- Com meu processo de impressao 3D (FFCP, PLA 3D Fila, S3D), consigo liberar 0,2mm de folga, mas nao 0,15mm de folga.Para personalizar este teste, clique no botao Personalizador nesta pagina e altere os parametros do modelo.
