Teste de Exposicao para Resina de Impressora 3D

Testes de impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Teste de Exposicao para Resina de Impressora 3D

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

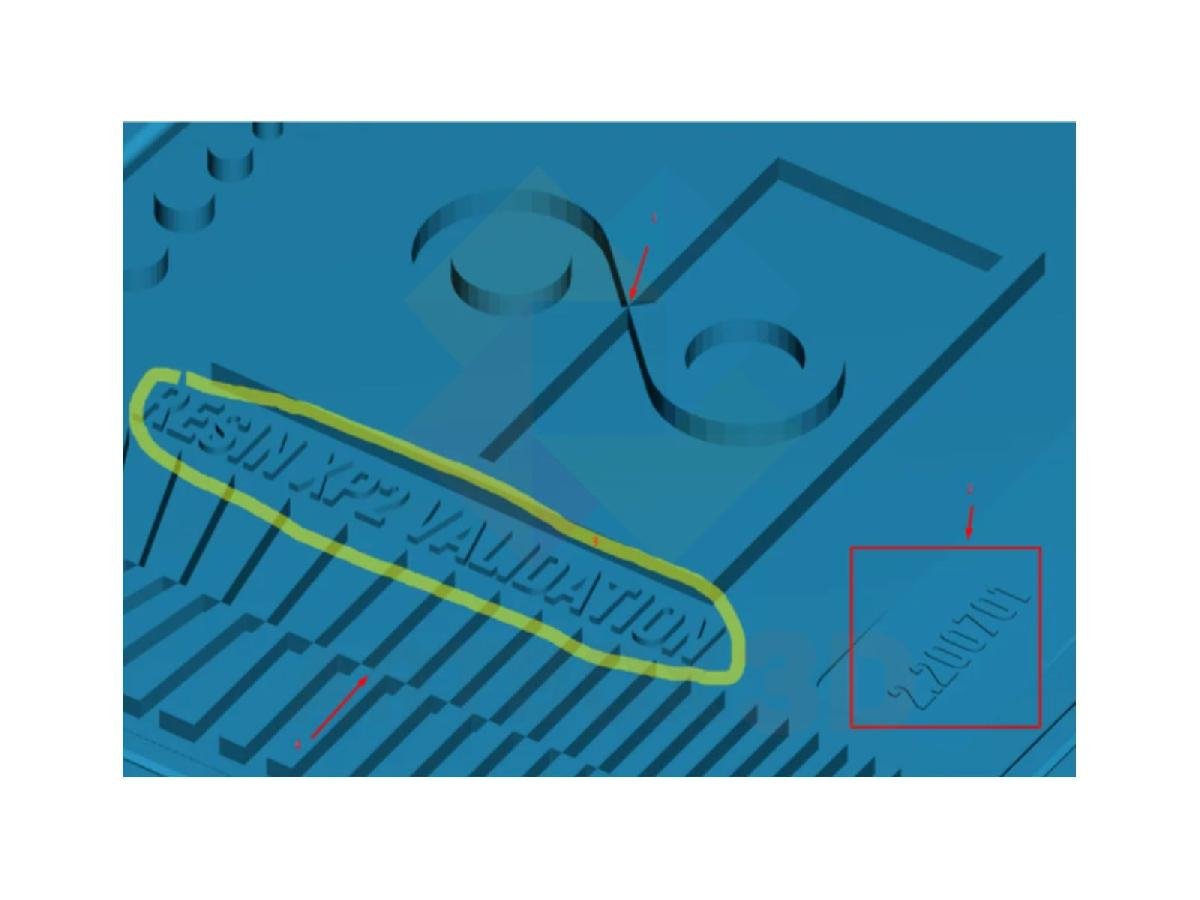

Teste de Exposicao para Resina de Impressora 3D foi projetado para Impressora 3D. LEMBRE-SE: DIMINUA A QUANTIDADE DE CAMADAS PARA 3-4. Mais do que isso o teste estara prejudicado. Este e o teste com o menor gasto de resina e mais facil de utilizar. Na foto 1 eu marquei cada campo com os numeros de 1 a 4, e em cada teste vou mostrar em qual ele esta ficando proximo do ideal. FOTO 2 1-) O elo entre as partes devem se tocar levemente. Observe que eles nao fazem isso. Esta com baixa exposicao. Precisa aumentar o tempo. Aumente 1 segundo e teste novamente. FOTO 3 1-) observe que o elo ja esta quase no ponto ideal. 4-) Este ponto e que ainda esta precisando melhorar. Os retangulos de baixo precisam encaixar direitinho no espaco vazio acima. Pode observar tambem que os cantos que sao mais finos, ainda nao ficaram legais. Lembre-se de ter a mesa bem nivelada. Estamos chegando muito proximos do melhor resultado. Aumente levemente o tempo de exposicao, algo em torno de 0,2 segundos. FOTO 4 1-) Veja que as partes se tocam e expandem um elo sobre o outro. 2-) o numero nao fica legivel 3-) o texto esta grosso, perdendo ate a forma. 4-) mesmo aparecendo as camadas mais finas, observe que o retangulo inferior esta muito maior que o espaco acima dele, de forma que nao caberia. Cada modelo de impressora ira variar o tempo de exposicao de acordo com cada tipo de resina. Na LD006 da Creality utilizamos: Tempo de exposicao: 2,62 segundos Tempo de Base: 50 segundos Camadas: 6 0,05 mm Na Mono X da Anycubic utilizamos: Tempo de exposicao: 2,6 segundos Tempo de Base: 50 segundos Camadas: 6 0,05 mm Com Potencia de 80% Na Eleegoo 2 Mars Pro utilizamos: Tempo de exposicao: 2,7 segundos Tempo de Base: 50 segundos Camadas: 6 0,05 mm Observe que a variacao e minima, mas fara diferenca se quiser fazer pecas que tenham a dimensao muito mais proxima da realidade dos seus projetos. Lembre-se: 1-) Apos a utilizacao da impressora, esvazie o VAT coando sempre! A melhor forma de cuidar da sua impressora e protegendo o LCD. Caso fique alguma parte de peca curada e voce nao veja, pode ter certeza que na proxima impressao seu LCD ira quebrar, pois a mesa ira pressionar este resto de peca contra o LCD. 2-) Chacoalhe a resina antes de coloca-la no VAT. 3-) A resina tem um prazo de validade de 12 meses apos aberta. 4-) Guarde a resina em ambientes que nao tenham luz solar e em temperaturas entre 15 e 35 graus. 5-) Utilize coadores descartaveis. Como estes: https://produto.mercadolivre.com.br/MLB-1873084771-filtro-coador-descartavel-para-resina-uv-impressora-3d-10und-_JM 6-) Sempre que for manipular a resina, use luvas e mascaras proprias para gases. 7-) Estude posicionamento das pecas e a colocacao de suportes. Apos acertar o tempo de exposicao, os maiores erros em impressoes de resinas estao atrelados a nivelamento da mesa, falta de suportes e posicao errada da peca. Existem muitos canais gringos que ajudam bastante neste sentido, como por exemplo: Nerdtronic / 3D Printing Miniatures / Thomas Sanladerer / Uncle Jessy / 3DPrintingPro No Brasil ainda temos pouco conteudo de impressao de resina, mas pode comecar pelo 3DGEEKSHOW ou 3DPRINTACADEMY.

Baixar

O modelo 3D denominado "Teste de Exposição para Resina de Impressora 3D" é uma ferramenta fundamental para quem trabalha com impressoras 3D que utilizam resina. Este arquivo foi desenvolvido para ajudar na realização de testes de exposição de maneira eficiente e econômica, com o objetivo de otimizar os parâmetros de impressão e, consequentemente, a qualidade das peças produzidas.

### Estrutura do Modelo
O modelo é composto por diversos elos e espaços que são projetados para verificar a eficácia da exposição da luz na resina. Com os números 1 a 4 marcando diferentes zonas do teste, o autor cuidadosamente demonstra os resultados de cada condição e como ajustar o tempo de exposição para alcançar um resultado ideal.

### Importância da Quantidade de Camadas
É salientado que a quantidade de camadas deve ser reduzida para apenas 3 a 4, uma vez que más configurações podem interferir nos testes, fazendo com que os resultados sejam prejudicados. Este foco na simplicidade na hora da impressão tem como intenção garantir que o usuário não desperdice resina e que o teste seja prático.

### Análise das Fotos
1. **Foto 2**: O teste inicial mostra elos que não se tocavam, indicando uma baixa exposição. A recomendação aqui é aumentar o tempo de exposição em 1 segundo e realizar novos testes.

2. **Foto 3**: Aqui, um elo já começa a se aproximar do ideal, mas observações são feitas sobre os detalhes e como o ajuste fino do tempo de exposição (aumentar 0,2 segundos) pode melhorar a qualidade.

3. **Foto 4**: Essa imagem ilustra os resultados de um tempo de exposição que está quase perfeito, mas ainda há problemas de legibilidade e proporção, principalmente em relação ao espaço que deve ser ocupado pelas partes impressas.

### Considerações Técnicas
Os parâmetros variam levemente segundo a impressora e a resina utilizada, e são dados valores específicos para diferentes modelos como a LD006 da Creality, Mono X da Anycubic e Eleegoo Mars Pro, com detalhes sobre o tempo de exposição e camadas. Essas informações são cruciais para que cada impressora possa ser ajustada da melhor forma e para que as peças resultantes sejam o mais próximas possível do desejo do projetista.

### Cuidados e Manuseio
Outros aspectos a serem levados em conta incluem o correto manuseio da resina e a manutenção do equipamento. A utilização de coadores descartáveis, o armazenamento em ambientes adequados, e o uso de proteção pessoal (luvas e máscaras) são práticas recomendadas para evitar acidentes e preservar a qualidade dos materiais.

### Conclusão
O modelo "Teste de Exposição para Resina de Impressora 3D" serve como um guia eficaz para iniciantes e entusiastas em impressões 3D. Com as instruções e recomendações detalhadas fornecidas, o usuário pode experimentar e ajustar as configurações de impressão para alcançar resultados de alta qualidade, reduzindo desperdícios e maximizando a eficiência. Essa abordagem prática não apenas melhora a qualidade da impressão, mas também enriquece a experiência de aprendizado do usuário na impressão em resina.
