Sobre o objeto 3D Teste de Calibragem com Moeda

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

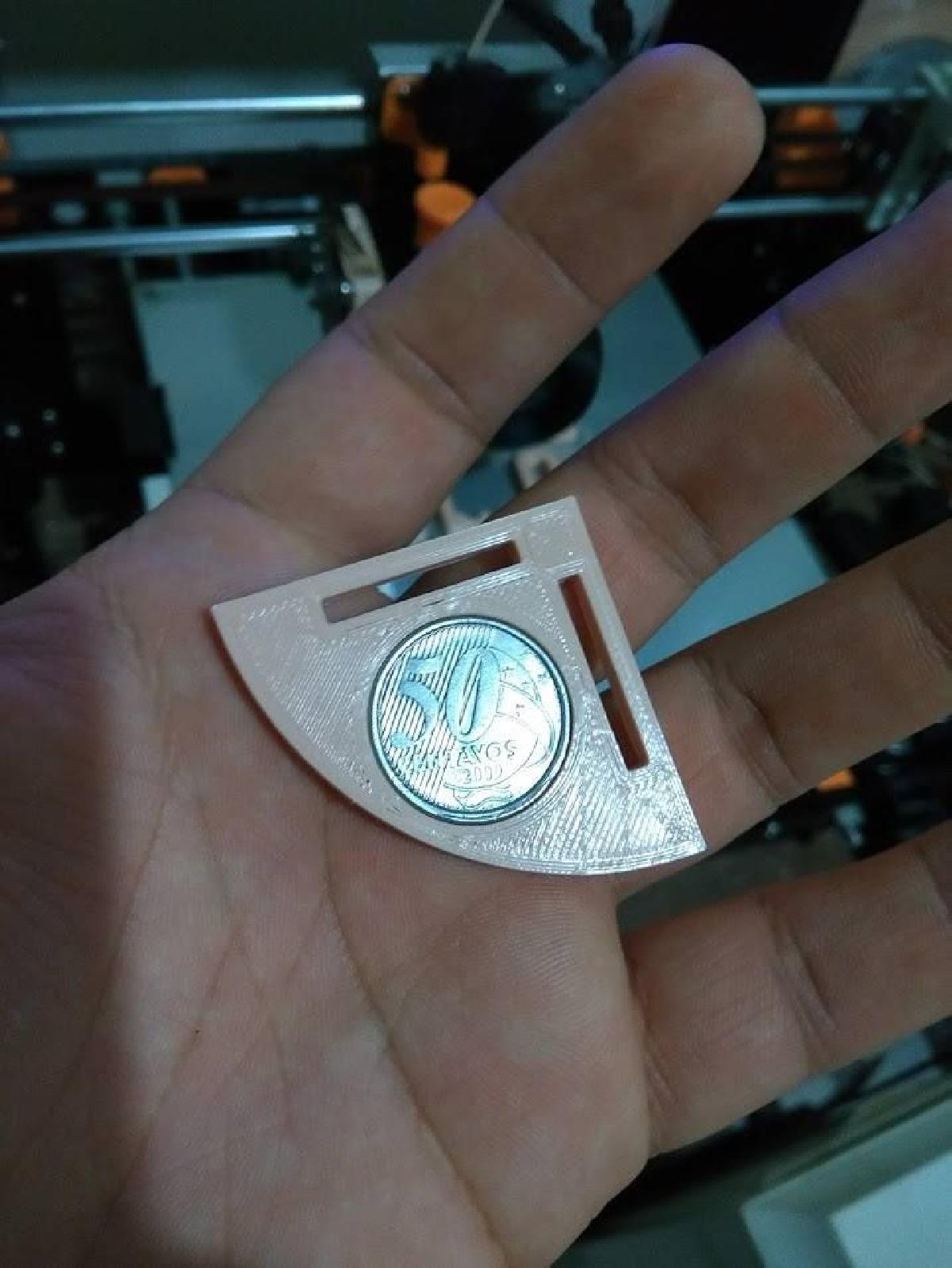

Teste de Calibragem com Moeda foi projetado para Impressora 3D. Este e um simples teste para verificar se as dimensoes da impressao estao bem calibradas, a moeda usada e de R$ 0,50 e deve ficar perfeitamente encaixada dentro do circulo, tambem deve ser capaz de atravessar ambos os espacos sem deformar o plastico ou usar muita forca (pode ter um pouco de resistencia apenas). Caso passe por um espaco e nao pelo outro, ou forcar mais um do que outro, bem como o circulo estar oval ou deformado, voce pode ter problemas dimensionais, para resolver isso cheque se os carros de cada eixo se movem sem problemas de friccao, resistencia ou similar, bem como a tensao nas correias. Este teste assume que sua extrusao esteja calibrada, caso contrario a moeda pode nao encaixar simplesmente porque sua impressora esta extrudando mais plastico do que deveria.

Baixar

O arquivo "Teste de Calibragem com Moeda" é um modelo 3D desenhado para auxiliá-lo na verificação da precisão e calibração de sua impressora 3D. Com um design simples e funcional, o modelo é baseado nas dimensões exatas de uma moeda de R$ 0,50, que atua como um padrão de referência para avaliação das dimensões impressas.

### Objetivo do Modelo
O principal objetivo deste teste é certificar-se de que as dimensões da impressão estão adequadamente calibradas, permitindo que a moeda se encaixe perfeitamente dentro do círculo do modelo. Além disso, o modelo apresenta dois espaços pelos quais a moeda deve passar com uma resistência mínima, garantindo que a impressão não apresente deformações ou irregularidades.

### Instruções de Uso
1. **Impressão**: Configure sua impressora para imprimir o modelo sem alterações nas dimensões. Utilize o material de impressão que você normalmente usa para garantir que as propriedades do plástico sejam consistentes.

2. **Checagem de Qualidade**: Após a impressão, verifique o encaixe da moeda de R$ 0,50 no círculo. A moeda deve entrar facilmente, sem necessidade de força excessiva, e deve atravessar os dois espaços projetados sem deformações no plástico.

3. **Diagnóstico de Problemas**: Se a moeda não encaixar corretamente ou passar com dificuldade em um dos espaços, isso pode indicar problemas dimensionais. As medidas indevidas, como um círculo ovalado ou deformações, podem ser um sinal de que a impressora não está calibrada corretamente.

### Solução de Problemas
Caso constate problemas durante o teste, aqui estão algumas dicas para corrigir:
- **Verifique os Eixos**: Assegure-se de que os carros de cada eixo (X, Y, Z) estão se movendo suavemente e sem atrito. Teste manualmente ao longo de toda a sua extensão.
- **Tensão das Correias**: Verifique se as correias estão corretamente tensionadas e se não há desgastes que possam estar causando problemas de movimento.
- **Calibração de Extrusão**: Este modelo assume que a extrusão está calibrada. Caso contrário, a moeda pode não encaixar devido ao excesso de plástico sendo extrudado. Realize uma calibração da extrusão, se necessário, para garantir que as dimensões do modelo estejam corretas.

Ao seguir essas instruções, você poderá garantir que sua impressora 3D está funcionando corretamente e pronta para criar impressões de alta qualidade. O "Teste de Calibragem com Moeda" é uma ferramenta prática e acessível para toda pessoa que deseja manter sua impressora 3D em ótimas condições.
