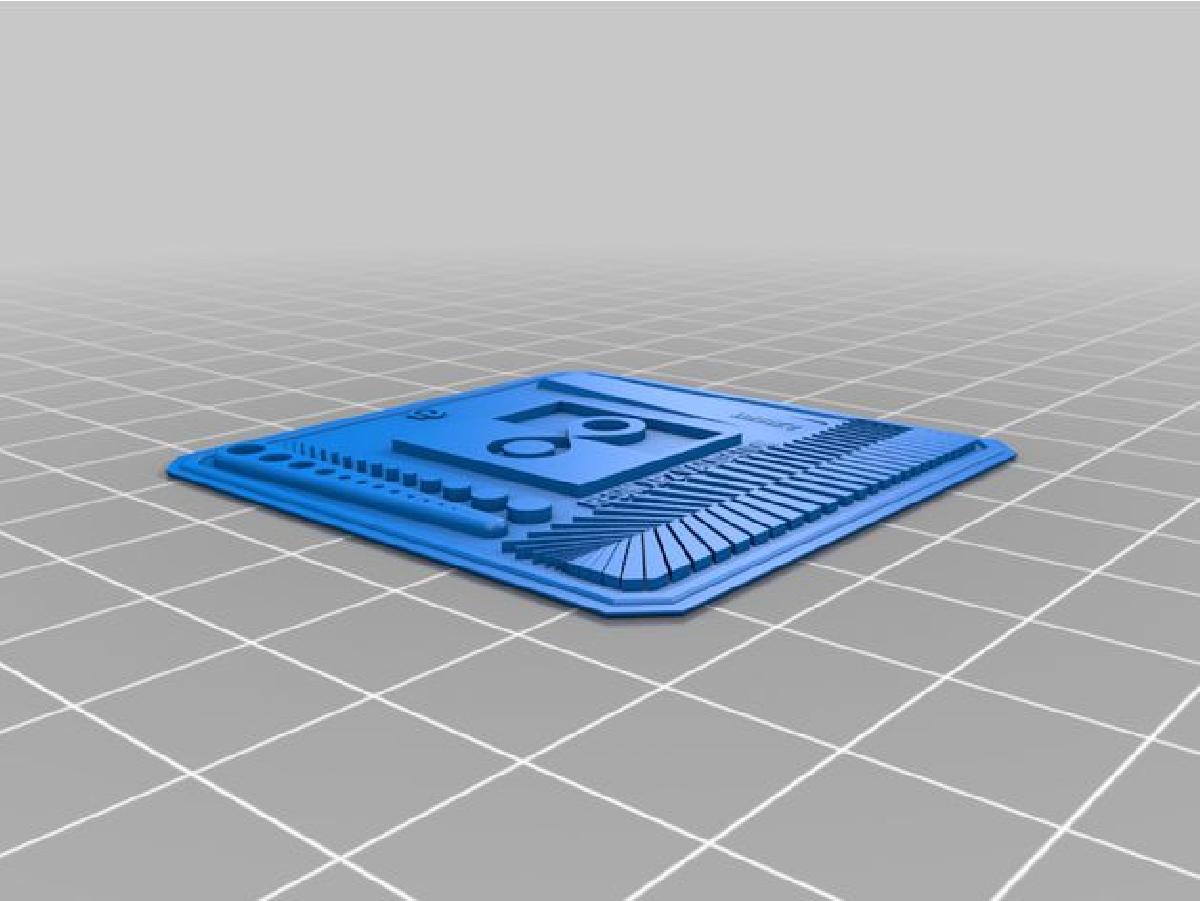

Sobre o objeto 3D Teste 1

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Teste 1 foi projetado para Impressora 3D. LEMBRE-SE: DIMINUA A QUANTIDADE DE CAMADAS PARA 3-4. Mais do que isso, o teste estara prejudicado. Este e o teste com o menor gasto de resina e mais facil de utilizar. Na foto 1, eu marquei cada campo com os numeros de 1 a 4, e em cada teste vou mostrar em qual ele esta ficando proximo do ideal. FOTO 2 1-) O elo entre as partes deve se tocar levemente. Observe que eles nao fazem isso. Esta com baixa exposicao. Precisa aumentar o tempo. Aumente 1 segundo e teste novamente. FOTO 3 1-) Observe que o elo ja esta quase no ponto ideal. 4-) Este ponto e que ainda esta precisando melhorar. Os retangulos de baixo precisam encaixar direitinho no espaco vazio acima. Pode observar tambem que os cantos que sao mais finos, ainda nao ficaram legais. Lembre-se de ter a mesa bem nivelada. Estamos chegando muito proximos do melhor resultado. Aumente levemente o tempo de exposicao, algo em torno de 0,2 segundos. FOTO 4 1-) Veja que as partes se tocam e expandem um elo sobre o outro. 2-) O numero nao fica legivel. 3-) O texto esta grosso, perdendo ate a forma. 4-) Mesmo aparecendo as camadas mais finas, observe que o retangulo inferior esta muito maior que o espaco acima dele, de forma que nao caberia. Cada modelo de impressora ira variar o tempo de exposicao de acordo com cada tipo de resina. Na LD006 da Creality utilizamos: Tempo de exposicao: 2,62 segundos Tempo de Base: 50 segundos Camadas: 6 0,05 mm Na Mono X da Anycubic utilizamos: Tempo de exposicao: 2,6 segundos Tempo de Base: 50 segundos Camadas: 6 0,05 mm Com Potencia de 80% Na Eleegoo 2 Mars Pro utilizamos: Tempo de exposicao: 2,7 segundos Tempo de Base: 50 segundos Camadas: 6 0,05 mm Observe que a variacao e minima, mas fara diferenca se quiser fazer pecas que tenham a dimensao muito mais proxima da realidade dos seus projetos. Lembre-se: 1-) Apos utilizar a impressora, esvazie o VAT coando sempre! A melhor forma de cuidar da sua impressora e protegendo o LCD. Caso fique alguma parte de peca curada e voce nao veja, pode ter certeza que na proxima impressao seu LCD ira quebrar, pois a mesa ira pressionar este resto de peca contra o LCD. 2-) Chacoalhe a resina antes de coloca-la no VAT. 3-) A resina tem um prazo de validade de 12 meses apos aberta. 4-) Guarde a resina em ambientes que nao tenham luz solar e em temperaturas entre 15 e 35 graus. 5-) Utilize coadores descartaveis. Como estes: https://produto.mercadolivre.com.br/MLB-1873084771-filtro-coador-descartavel-para-resina-uv-impressora-3d-10und-_JM 6-) Sempre que for manipular a resina, use luvas e mascaras proprias para gases. 7-) Estude posicionamento das pecas e a colocacao de suportes. Apos acertar o tempo de exposicao, os maiores erros em impressoes de resinas estao atrelados ao nivelamento da mesa, falta de suportes e posicao errada da peca. Existem muitos canais gringos que ajudam bastante neste sentido, como por exemplo: Nerdtronic / 3D Printing Miniatures / Thomas Sanladerer / Uncle Jessy / 3DPrintingPro No Brasil ainda temos pouco conteudo de impressao de resina, mas pode comecar pelo 3DGEEKSHOW.

Baixar

O arquivo 3D denominado "Teste 1" é um modelo projetado para otimização de impressões em impressoras 3D de resina. O foco principal do autor é garantir que os testes realizados sejam eficientes em termos de consumo de material e viabilidade de uso. Vamos abordar alguns pontos-chave do arquivo e do processo de impressão:

### Principais Orientações para Impressão:
1. **Redução de Camadas**: O autor recomenda fortemente a limitação do número de camadas para 3-4, afirmando que mais camadas podem comprometer a qualidade do teste.

2. **Estrutura do Modelo**: O modelo possui elos e partes que devem se tocar levemente, e o autor utiliza fotos para indicar o progresso. Os comentários sobre as fotos destacam a importância de ajustes na exposição à luz, sugerindo aumentos precisos para melhorar os resultados.

### Análise das Fotos:
- **Foto 1**: Um esquema das diferentes partes do teste, numeradas de 1 a 4, para facilitar a identificação e comparação durante o processo de ajuste.
- **Foto 2**: A análise inicial revela que os elos entre as partes estão com falhas devido à subexposição. O autor sugere aumentar o tempo de exposição para melhorar a aderência das partes.
- **Foto 3**: Aqui, os elos estão em um estado quase ideal, mas ainda há áreas em que os encaixes precisam ser ajustados, destacando a importância do nivelamento da mesa.
- **Foto 4**: Algumas partes estão se tocando, mas a legibilidade dos números e a precisão da forma apresentam problemas, sinalizando que ajustes adicionais são necessários na exposição.

### Configurações para Diferentes Impressoras:
O autor menciona configurações específicas para três modelos de impressoras 3D diferentes, indicando que cada equipamento pode exigir pequenos ajustes nas configurações de tempo de exposição e consistência, que são cruciais para a fidelidade da impressão:

- **LD006 da Creality**: 2,62s de exposição, 50s de base, 0,05mm de camada.
- **Mono X da Anycubic**: 2,6s de exposição, 50s de base, 0,05mm de camada com 80% de potência.
- **Eleegoo 2 Mars Pro**: 2,7s de exposição, 50s de base, 0,05mm de camada.

### Cuidados e Armazenamento:
O autor também lista uma série de cuidados essenciais para evitar danos à impressora e garantir a qualidade da resina:
- **Manutenção**: Esvaziar sempre o VAT, coar a resina e assegurar que não existam restos curados.
- **Armazenamento da Resina**: Manter em locais frescos, escuros e com cuidados de prazo de validade.
- **Segurança**: Uso de luvas e máscaras durante a manipulação da resina.

### Considerações Finais:
O "Teste 1" é um exemplo de como a impressão 3D pode ser otimizada através de um processo metódico de testes e ajustes. O autor enfatiza a importância do nivelamento da mesa, pesquisa sobre posicionamento de peças e utilização dos suportes adequados. É notável que ele também se preocupa em educar outros usuários, citando canais e fontes de informação adicionais para aprendizado sobre impressão em resina.

Essas práticas são vitais para obter impressões de alta qualidade e durabilidade, garantindo que cada projeto atenda à proporções e qualidades esperadas.
