terraPin, um sistema de fotografia pinhole de 120 filmes

camera

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D terraPin, um sistema de fotografia pinhole de 120 filmes

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

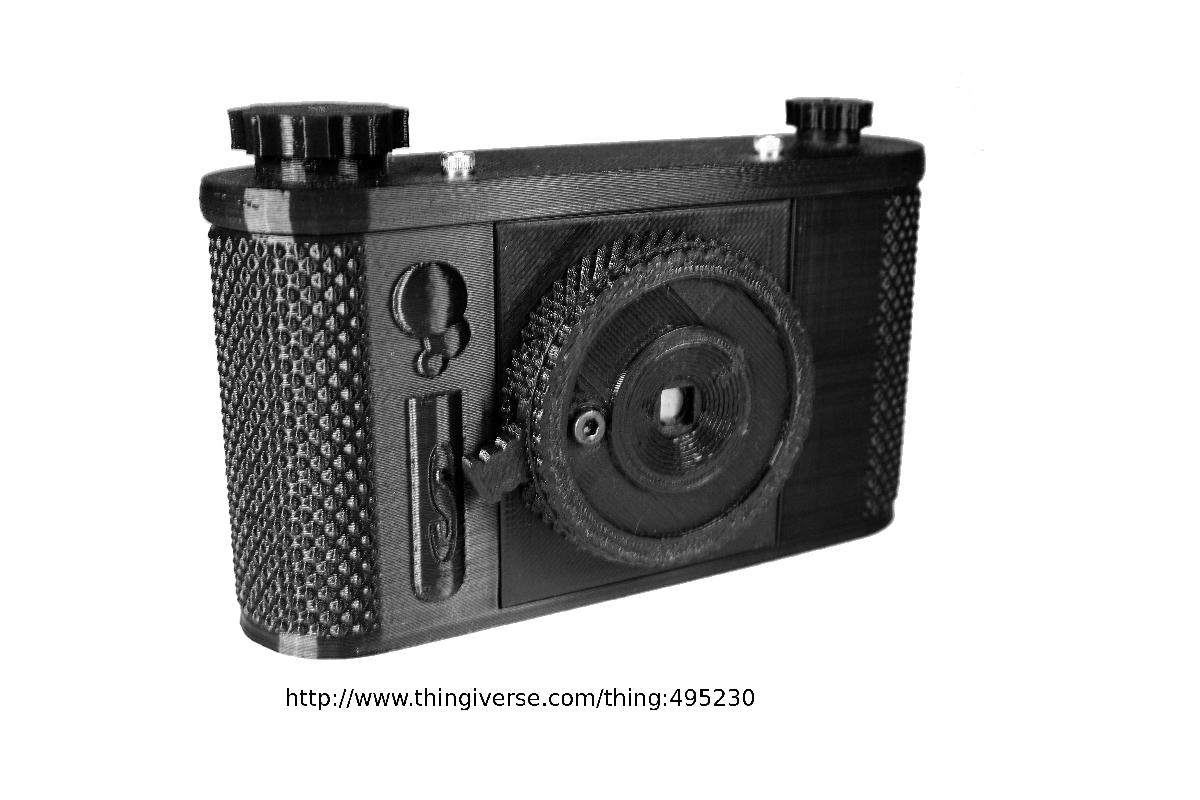

terraPin, um sistema de fotografia pinhole de 120 filmes foi projetado para Impressora 3D. A terraPin Pinhole Camera e diferente de qualquer outra camera de orificio, impressa em 3D ou nao. Desenvolvida apos anos de experiencia projetando e construindo cameras de orificio, a terraPin e destinada a ser muito facil de montar, modificar e hackear. Derivada da P6*6, a terraPin tambem utiliza filme 120, com uma moldura de 6 x 6 cm, como a Holga, Hasselblad e outras cameras classicas de formato medio. Dezenas de fotografos de orificio P6*6 ao redor do mundo forneceram sugestoes e feedback para ajudar a moldar a terraPin. A junta "Slider" entre o corpo e a extensao permite mudancas sem esforco no comprimento focado, angulo de visao e magnificacao. Um corpo de camera e mecanismo de transporte de filme podem ser usados com varias extensoes, cada uma com seu proprio orificio e lamina do obturador. A montagem e facil. Uma junta de cauda de andorinha pressiona o orificio e o obturador sem fixadores complicados. Um unico parafuso mantem a junta firmemente e fornece uma carga previa no fulcro do obturador. Numero reduzido de juntas coladas na terraPin. Veludo ou feltro nao e mais necessario para uma construcao a prova de luz. NOTA Existe a possibilidade de vazamento de luz na parte inferior da junta corpo-extensao, que se manifesta na parte superior de uma fotografia de paisagem (lembre-se de que a imagem e invertida no filme). Para mais informacoes, veja thing:703591: terraPin Stawp Gap.Veja terraPin High-Strength Winder (eixo de 1/4") para opcoes adicionais de filhote/mao! Este VIDEO, pelo Thingiversiano nebotron, apresenta uma montagem em timelapse da terraPin 6x6! Este VIDEO mostra a montagem basica da terraPin, mas ele a imprimiu em um plastico branco que sera problematico com embacamento do filme. AGORA existem quatro opcoes diferentes de extensao, cada uma das quais pode ser encontrada como uma colecao completa de todas as pecas necessarias, em um arquivo ZIP. 50mm, projetada para orificio de 0,30mm, f/167 35mm, projetada para orificio de 0,26mm, f/135 25,4mm, projetada para orificio de 0,22mm, f/132 18mm, projetada para orificio de 0,18mm, f/127 Alem disso, pecas individuais estao incluidas para sua conveniencia. Nao hesite em pedir orientacoes se o extenso catalogo de pecas estiver confuso. Clique nos links para mais informacoes sobre as extensoes mais recentes:25,4mm "Incher"18mm "DX18"Outras caracteristicas: Montagem para tripe Janela de indexacao do quadro com deslize de cobertura Parafusos seguram a tampa ao corpo durante o uso para maior seguranca Contagem de fixadores muito reduzida Driver mini allen terraTool para abrir/fechar a camera Multiplas opcoes de botoes para personalizar sua terraPin (pode ser retrocompativel com qualquer camera de orificio impressa em 3D do Schlaboratory) Botoes de enrolagem duplos para indexacao/rewind de precisao (trocas de filme) Amigavel para canhotos com extensoes espelhadas e transporte de filme a esquerda ou a direita Clipe de filme evita desenrolamento do filme durante o descarregamento ("rolinho grosso") Usa os mesmos calculos de duracao de exposicao comprovados como a P6*6 (veja os arquivos do Thing) AINDA cabe nas menores das camas de impressao Projetada para impressao 3D em PLA 3D Fila CLIQUE AQUI para as ultimas fotografias que fiz com as varias cameras terraPin.CLIQUE AQUI para fotos de prototipagem e desenvolvimento da terraPin. Lista de Tarefas: Atualizar o Guia do Usuario Terminar o script OpenSCAD para gerar placas de acabamento para se ajustarem a aneis roscados de 52mm para tampas de lente e filtros Expandir os calculos de exposicao para filmes adicionais (Em andamento) Video de montagem e instrucao Instrucoes detalhadas de montagem Obturador remoto Butta acionado remotamente ATUALIZACOES Adicionada a data de exposicao com falha de reciprocidade para Kodak Portra 160/400, 28/05/15 - veja:Pinhole_Exposure_Durations_t66_f135.pdfPinhole_Exposure_Durations_t66_f167.pdf A terraPin foi modelada usando Tinkercad e OpenSCAD. Credito e agradecimentos ao cidadao do Thingiverse Aubenc pela Biblioteca de Superficie Estriada v2, que melhora muito a aparencia das minhas cameras. ATENCAOEste trabalho esta licenciado sob a Creative Commons - Licenca de Atribuicao - Nao Comercial. Esta licenca se aplica apenas aos arquivos e documentos disponiveis para download na secao Arquivos do Thing deste Thing.Todo o conteudo relacionado (fotografias, videos e textos como contidos em "Descricao" ou "Instrucoes") estao excluidos desta licenca, com todos os direitos reservados, a menos que estejam especificamente disponiveis para download. Este aviso constitui uma clarificacao, nao uma alteracao, a concessao de licenca para este design.

Baixar

A **terraPin Pinhole Camera** é um modelo inovador de câmera pinhole que se destaca não apenas por seu design funcional, mas também pela facilidade de montagem e personalização. Desenvolvida a partir da experiência acumulada em criar câmeras de pinhole, a terraPin foi projetada para atender tanto fotógrafos iniciantes quanto experientes.

### Características Detalhadas

1. **Design Elegante e Funcional**:
- A camera utiliza filme 120, criando imagens com um quadro de 6 x 6 cm, semelhante a modelos icônicos como a Holga e Hasselblad.
- A interconexão "Slider" entre o corpo e as extensões permite ajustar sem esforço a distância focal, o ângulo de visão e a magnificação, proporcionando um uso versátil.

2. **Montagem Simplificada**:
- O sistema de montagem é projetado para ser intuitivo, com uma junta em forma de rabo de andorinha que evita o uso de parafusos complicados. Isso facilita a montagem e a manipulação da câmera.

3. **Controle da Luz**:
- Embora a câmera seja projetada para ser à prova de luz, houve menções sobre a possibilidade de vazamentos de luz na parte inferior da junta corpo-extensão. Isso pode ocasionar um efeito indesejado em algumas fotografias, especialmente em paisagens.

4. **Extensões Variadas**:
- A terraPin oferece quatro opções de extensões (50mm, 35mm, 25,4mm e 18mm), cada uma projetada para diferentes pinholes e com aberturas variadas, permitindo personalização conforme a necessidade do fotógrafo.

5. **Recursos Adicionais**:
- A câmera possui montagem para tripé, janela de indexação de quadros com tampa deslizante, e múltiplas opções de botões, tornando-a amigável para canhotos e adaptável para diferentes estilos de uso.
- Ela conta com clips que evitam que o filme se desenrole durante o descarte, melhorando a praticidade ao trabalhar com o filme.

6. **Material e Impressão**:
- A terraPin é projetada para ser impressa em 3D utilizando PLA, o que faz com que se encaixe em impressoras com leitos menores e seja acessível para uma ampla gama de usuários.

### Documentação e Aprendizado

O autor mantém um compromisso contínuo em aprimorar a experiência do usuário. Há planos para atualizar guias e instruções de montagem, além de expandir os cálculos de exposição para diferentes tipos de filme. Vídeos tutoriais também estão disponíveis para ajudar na montagem da câmera e na compreensão de suas funcionalidades.

### Licenciamento

A terraPin está licenciada sob a **Creative Commons - Atribuição - Licença Não Comercial**, que garante que os arquivos e documentos disponibilizados podem ser usados sem fins comerciais, garantindo os direitos do autor sobre conteúdo não incluído na licença.

### Conclusão

A **terraPin Pinhole Camera** se destaca não apenas por suas funcionalidades técnicas, mas também pela colaboração de fotógrafos de todo o mundo, que contribuíram para seu desenvolvimento. É uma opção perfeita para fotógrafos que buscam uma maneira criativa e personalizada de explorar a fotografia pinhole.
