Sobre o objeto 3D Teodolito Educacional Topografia

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Teodolito Educacional Topografia foi projetado para Impressora 3D. Projeto desenvolvido pelo Curso Tecnico de Agrimensura para ensino de topografia, medicao de angulos e funcionamento de equipamentos topograficos.Tempo medio para impressao de um teodolito completo: 15 horasSuporte deve ser usado apenas na peca Alidade Inf. As outras nao sao necessarias se forem impressas na posicao correta.Pecas extras para a montagem:A leitura dos angulos e feita em um palitinho de churrasco pintado de preto com espessura aproximada de 4mm, o buraco e conico para que fiquem firmes e nao seja necessario cola e possam ser substituidos quando quebrarem.O transferidor utilizado e da marca Waleu com 360° e diametro externo de 120mm (12cm).A ventosa inferior e de 40mm com parafuso embutido e porca. Parafuso com 12mm de rosca e porca de 3,85mm.Montagem:As pecas podem ser coladas com super cola, recomenda-se lixar um pouco e limpar antes de colar para melhor aderencia.1 - Colar as partes “Alidade_Inferior” com “Alidade_Superior”, cuidando para manter o buraco da peca “Alidade Inferior” apontado para a frente do equipamento.Olhando para o buraco de frente, o rebaixo interno da peca “Alidade Superior” deve estar a direita.2 - Inserir a porca da Ventosa pelo buraco da peca "Base_Nivelante_Inferior" e prendera ventosa com o parafuso.3 - Colar as partes “Base_Nivelante_Superior” com “Base_Nivelante_Inferior”4 – Fazer um pequeno desgate com uma micro-retifica no centro do transferidor referente ao angulo vertical, por onde sera encaixada a luneta (Conforme foto)5 - Colar o transferidor referente ao angulo vertical na parte interna da peca “Alidade_Superior”, do lado que possui um rebaixo pra isso, com o 0° apontado para cima e o 90° apontado para a frente (a frente e onde tem um buraco na peca “Alidade_Inferior”)6 – Cortar fora toda a parte interna do transferidor referente ao angulo horizontal. Desgastar a parte interna com lixa e micro retifica ate que o teodolito encaixe perfeitamente na peca “Base_Nivelante_Superior” e encaixar o transferidor. O transferidor deve encaixar e se movimentar, mas nao pode ficar muito preso nem muito solto na peca.7 – Inserir os palitos ja pintados e cortados do tamanho correto na “Luneta” e na “Alidade Inferior”8 – Encaixar com cuidado a peca “Alidade_Inferior” com a peca “Base_Nivelante_Superior”

Baixar

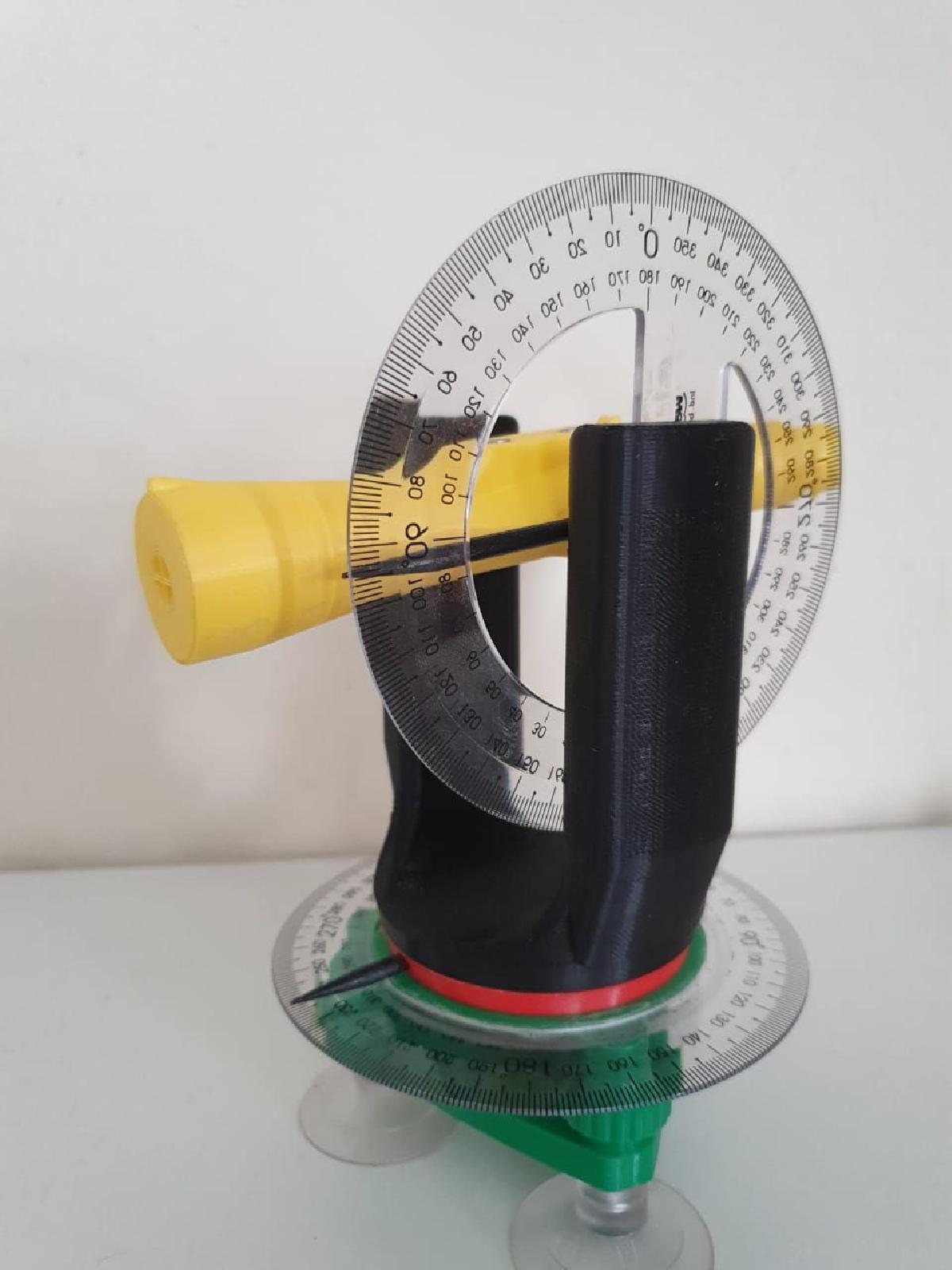

O modelo 3D denominado "Teodolito - Educacional - Topografia" é um projeto desenvolvido pelo Curso Técnico de Agrimensura do IFSC em Florianópolis, com o objetivo de servir como ferramenta educacional para o ensino de topografia, medição de ângulos e operações com equipamentos topográficos. Este modelo é uma representação física que permite aos estudantes e profissionais praticar e entender as funcionalidades de um teodolito, essencial em trabalhos de levantamento topográfico.

### Características do Modelo 3D:

- **Tempo de Impressão**: Em média, leva cerca de 15 horas para completar a impressão de um teodolito. Este tempo pode variar dependendo da impressora 3D utilizada e das configurações de impressão.

- **Suporte**: O suporte para impressão deve ser usado apenas na peça "Alidade_Inferior". As outras partes do modelo podem ser impressas corretamente sem a necessidade de suporte, desde que sejam posicionadas adequadamente durante a impressão.

### Pecas Extras para Montagem:

1. **Palito de Churrasco**: A leitura dos ângulos é feita utilizando um palito de churrasco pintado de preto (aproximadamente 4 mm de espessura). O buraco onde ele se insere é cônico, permitindo que o palito se mantenha firme sem a necessidade de cola e podendo ser facilmente substituído quando quebrar.

2. **Transferidor**: O transferidor utilizado deve ter um ângulo de 360° e um diâmetro externo de 120 mm. A marca recomendada é Waleu.

3. **Ventosa Inferior**: Esta ventosa tem um diâmetro de 40 mm, contendo um parafuso embutido e porca. O parafuso deve ter uma medida de 12 mm de rosca e a porca uma medida de 3,85 mm.

### Instruções de Montagem:

A montagem do teodolito requer atenção aos detalhes para garantir que todas as peças se conectem de forma correta e a funcionalidade do modelo seja mantida. Aqui está um resumo do procedimento:

1. **Colar Alidade**: Comece conectando a "Alidade_Inferior" com a "Alidade_Superior", assegurando que o buraco esteja voltado para a frente do equipamento, com o rebaixo da parte superior à direita.

2. **Fixar Ventosa**: Insira a porca na "Base_Nivelante_Inferior" e fixe a ventosa com o parafuso.

3. **Colar Bases**: Cole as partes "Base_Nivelante_Superior" e "Base_Nivelante_Inferior".

4. **Desgaste do Transferidor**: Utilize uma micro-retífica para desgastar o centro do transferidor na parte referente ao ângulo vertical, garantindo um encaixe preciso para a luneta.

5. **Colar Transferidor**: Fixe o transferidor correspondente ao ângulo vertical na "Alidade_Superior", com o zero voltado para cima.

6. **Preparar Transferidor Horizontal**: Corte a parte interna do transferidor horizontal e lixe até que se encaixe perfeitamente na "Base_Nivelante_Superior". Ele deve movimentar-se livremente, mas não deve ficar muito solto.

7. **Inserir Palitos**: Coloque os palitos cortados e pintados na "Luneta" e na "Alidade Inferior".

8. **Montagem Final**: Por fim, encaixe cuidadosamente a "Alidade_Inferior" na "Base_Nivelante_Superior".

Este modelo não só serve para fins educacionais, mas também proporciona uma experiência prática que integra teorias de topografia e operação com teodolitos, essencial para estudantes de agrimensura.
