Sobre o objeto 3D Tensor Eje Z Anet A6

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

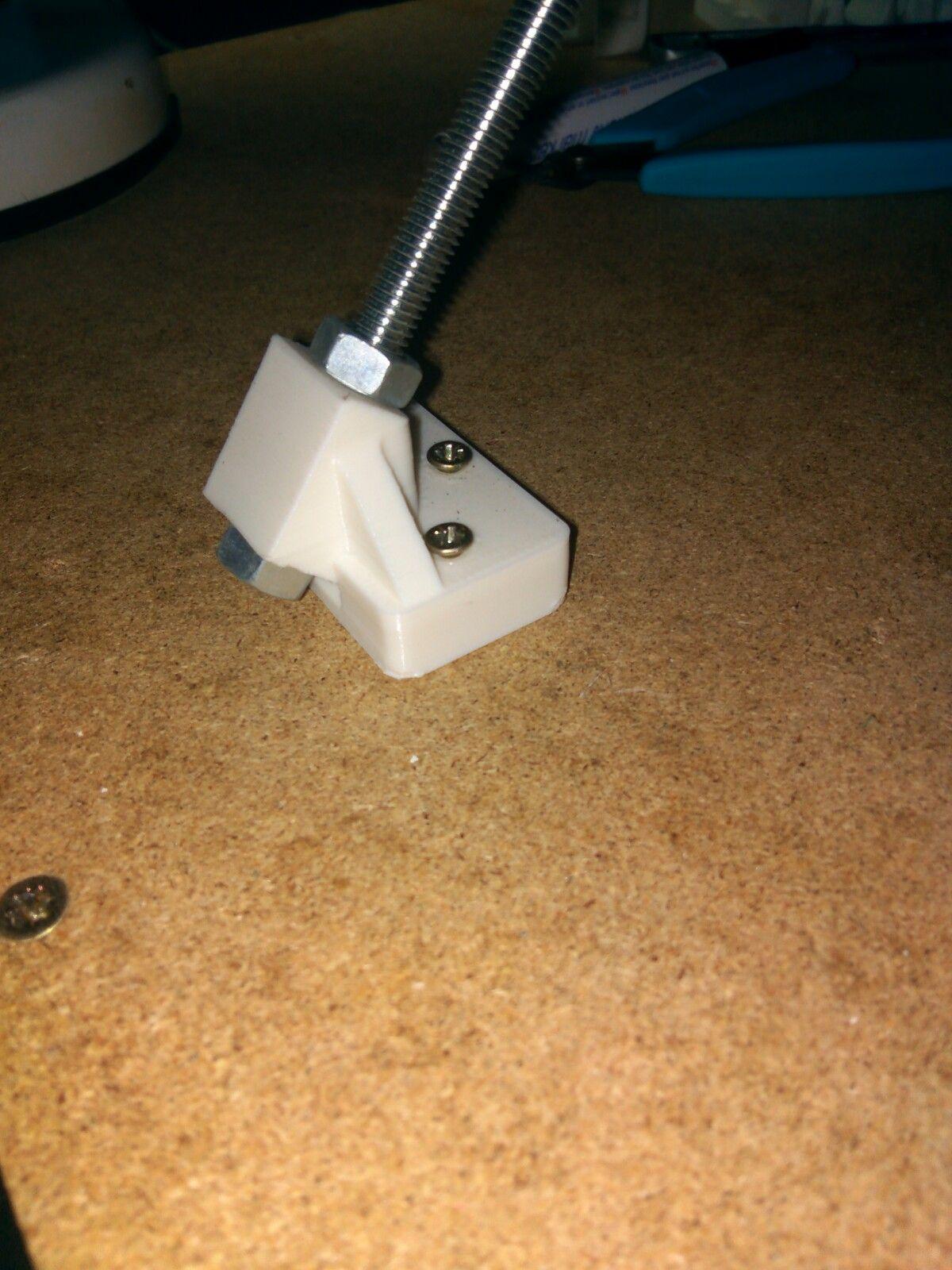

Tensor Eje Z Anet A6 foi projetado para Impressora 3D. Para montar os tensores sao necessarios.-Varoes roscados M8 com cerca de 52-54cm de comprimento (x2).-Porcas M8 (x8).-Tensor superior esquerdo.-Tensor superior direito.-Tensor inferior (x2).-Parafusos para madeira 3.5 x 25mm ou 3.5 x 30mm (x6).Montando esses tesouros, voce perde um pouco de altura em Z, porque as varas atrapalham, mas eu deixei assim porque nao costumo fazer pecas altas. Se alguem quiser que eu coloque um suplemento, que comente e eu faco um novo stl com a altura que me disser.Os tensores superiores ja tem uns suportes para a borda inferior, de qualquer forma, e necessario colocar suportes para que a peca termine de sair.Para a montagem, eu recomendo:Colocar duas porcas na parte central do varao roscado.Introduzir o varao nos tensores superior e inferior, ficando cada um em uma extremidade do varao; se nao entrar bem, perfure com uma broca de 8mm.Colocar a porca na parte de baixo do tensor inferior.Descer a porca para a parte de cima do tensor superior e apertar.Colocar o tensor superior na anet.Subir a porca para a parte de baixo do tensor superior sem apertar, "apenas o suficiente senao moveremos a estrutura da impressora".Colocar a porca pela parte superior e apertar.Colocar o parafuso e a porca metrica 3 original no tensor superior.Colocar 3 parafusos para madeira de 3.5mm de largura por 25mm ou 30mm de comprimento; se entrarem muito apertados, perfure os tensores inferiores com a broca necessaria.https://www.youtube.com/watch?v=dCXcJ0fIqq0

Baixar

O arquivo “Tensor Eje Z Anet A6” é uma peça projetada para melhorar a estrutura e a estabilidade da impressora 3D Anet A6, especificamente no eixo Z. Esta peça é especialmente útil para quem busca aprimorar a qualidade de impressão, reduzindo vibrações e melhorando a precisão durante o processo de fabricação.

### Componentes Necessários:
Para montar os tensores, o autor especifica alguns componentes que são essenciais:

- **Vara rosqueada M8 (x2)**: Com comprimento de aproximadamente 52-54 cm, essas varas servem como suporte principal para os tensores.
- **Porcas M8 (x8)**: Utilizadas para fixar os componentes de maneira segura.
- **Tensores**: Inclui um tensor superior esquerdo, um tensor superior direito e dois tensores inferiores, que são a parte crítica para a rigidez estrutural.
- **Parafusos para madeira (3.5 x 25mm ou 3.5 x 30mm) (x6)**: Esses parafusos são usados para conectar os tensores à estrutura da impressora.

### Considerações de Montagem:
O autor menciona que, ao montar os tensores, pode-se perder um pouco de altura no eixo Z, uma vez que as varas de suporte podem atrapalhar a impressão de peças mais altas. No entanto, ele se propõe a ajustar a altura caso haja demanda, disponibilizando um novo arquivo STL.

Ao longo do processo, alguns passos são destacados para facilitar a montagem:

1. **Preparação das Porcas**: Comece colocando duas porcas na parte central da vara rosqueada.
2. **Inserção do Vão**: Insira a vara pelos tensores superior e inferior, verificando se encaixa adequadamente; caso contrário, utilize uma broca de 8 mm para acertar o encaixe.
3. **Fixação**: Coloque a porca no tensor inferior e ajuste-a. Depois, repita o processo para o tensor superior sem apertar excessivamente para não desalinhar a estrutura.
4. **Parafusos**: Para finalizar, insira os parafusos de madeira nos locais indicados, garantindo que estejam bem fixos; caso contrário, perfure novamente os tensores inferiores, se necessário.

### Conclusão:
Essa peça oferece uma solução prática para os usuários da Anet A6 que desejam aprimorar a rigidez do eixo Z, possibilitando impressões de melhor qualidade e estabilidade. A disponibilidade de ajustes em resposta a solicitações dos usuários demonstra um compromisso com a personalização e a melhoria contínua do projeto. Para aqueles que precisarem de guias visuais adicionais, o autor também compartilha um link para um vídeo que pode auxiliar na montagem e visualização do processo.
