Tensor Eje Y (Artilharia X1)
Acessórios para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Tensor Eje Y (Artilharia X1)
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

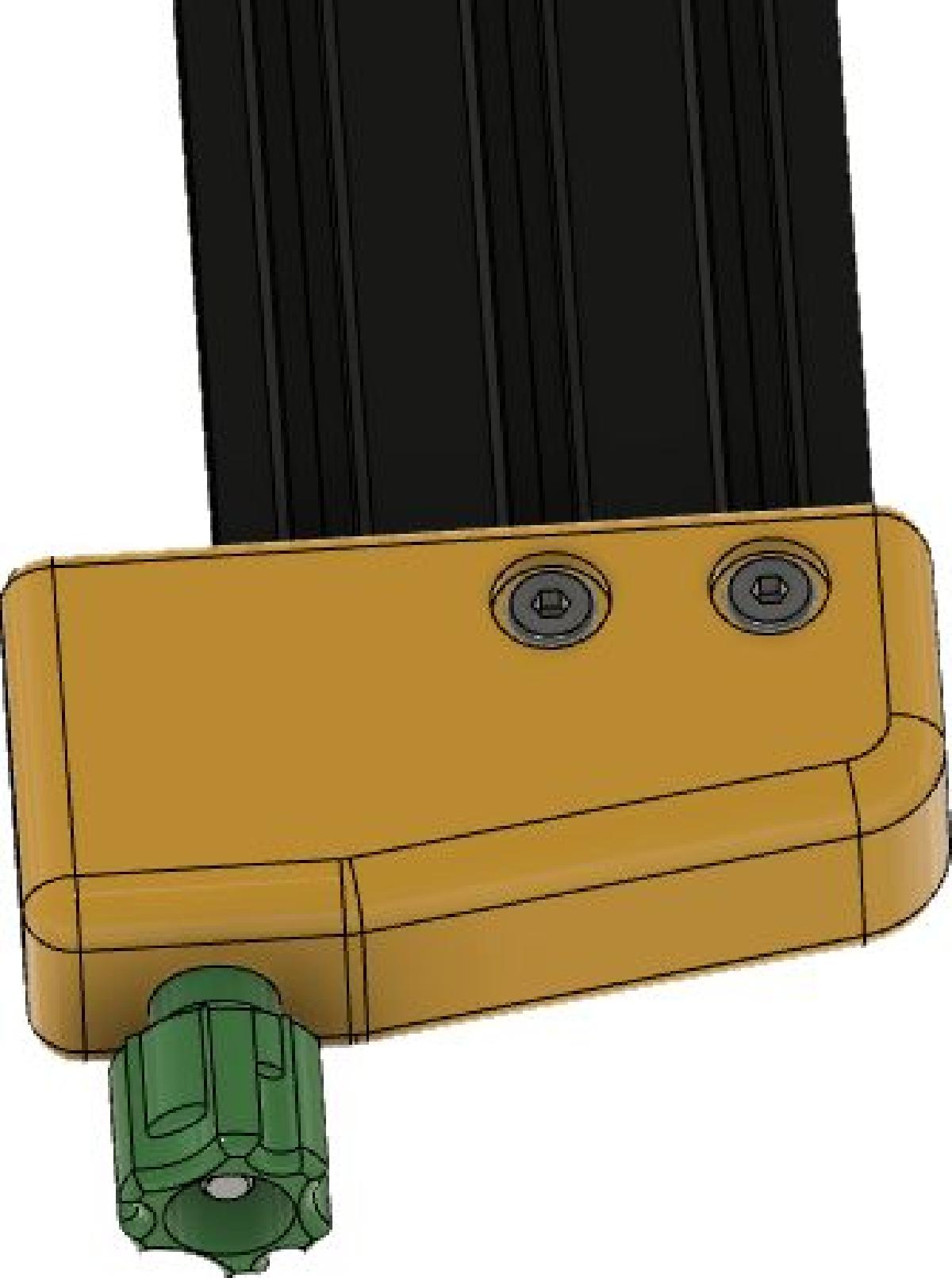

Tensor Eje Y (Artilharia X1) foi projetado para Impressora 3D. O "Cuerpo_Tensor_Y.stl" e fixado na ranhura direita do perfil de aluminio e e aparafusado com os 2 parafusos que vem de serie e sua t-nut.No "Suporte_polea_Y.stl" primeiro colocamos o parafuso M5x40mm, ajudamo-nos com uma porca do outro lado, certificamo-nos de que a cabeca do parafuso coincide com a forma da cavidade e vamos apertando a porca ate que a cabeca do parafuso nao sobressaia para que nao esfregue na polia.A polia tem em ambas as extremidades uma arruela, devemos inserir a polia com as 2 arruelas no "Suporte_polea_Y.stl". Para facilitar a introducao do parafuso de encadernacao, teremos que posicionar a polia e a arruela no orificio, centralizando todo o conjunto e inserindo a parte do parafuso de encadernacao mais longa e depois e aparafusado, certificando-nos de que a polia gire sem esforco, e em seguida, introduzimos todo o conjunto no corpo do tensor atraves do seu orificio.Resta apenas a "Perilla_Eje.stl", que deve ter a porca M5 inserida; a arruela e opcional, e aparafusada e entao procedemos ao tensionamento da correia.Materiais necessarios para a montagem:Suporte da polia (Serie/Estoques)1 polia (fornecida pela impressora)2 arruelas M41 parafuso de encadernacao M5x15mm. (https://es.aliexpress.com/item/33011650471.html?spm=a2g0o.productlist.0.0.517f4faaBKg0Dh&algo_pvid=c8c43226-afa8-4c29-9569-f68feb1fa605&algo_expid=c8c43226-afa8-4c29-9569-f68feb1fa605-26&btsid=2100bdec16125460256923186e155e&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_)Perilla1 parafuso M5x40mm1 porca M51 arruela M5 (?)
