Tensor Eje X (Artillery X1)

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

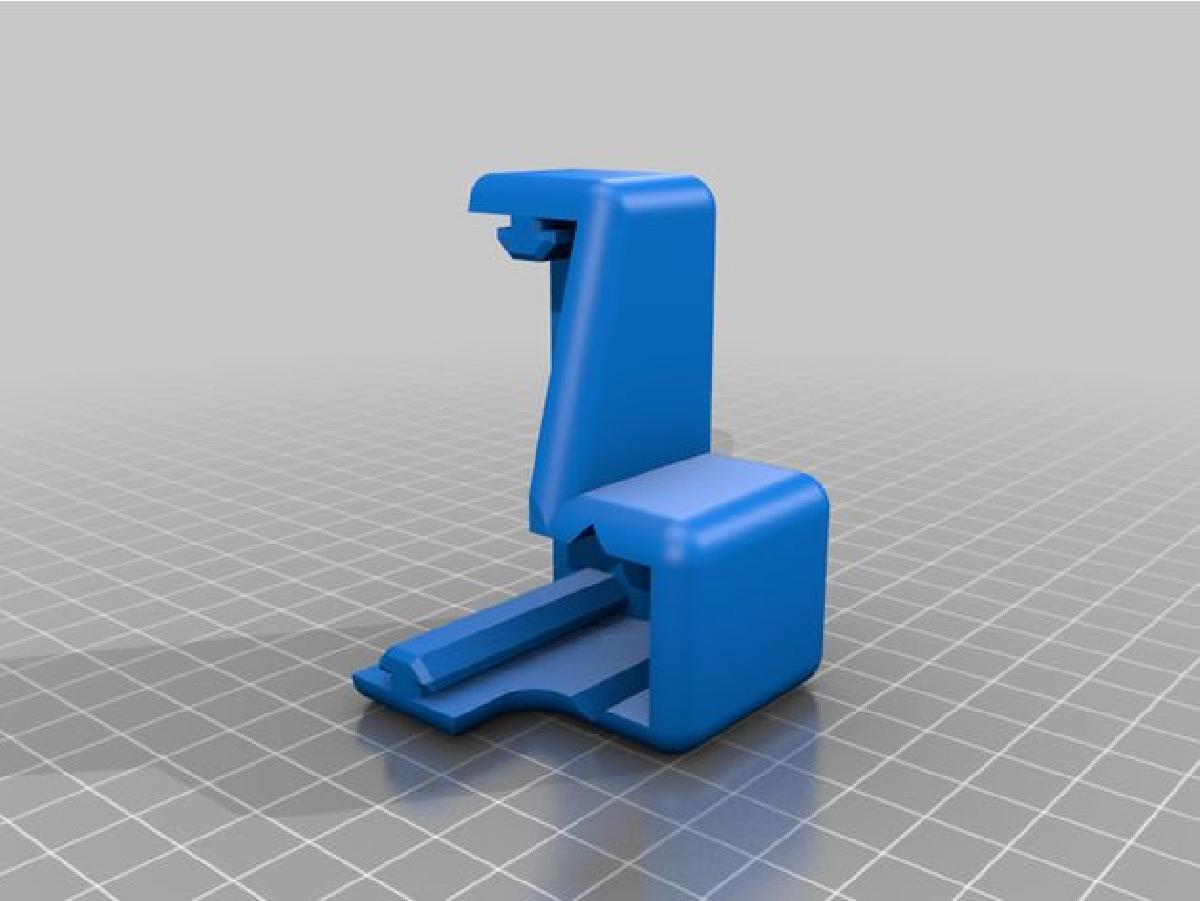

Sobre o objeto 3D Tensor Eje X (Artillery X1)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Tensor Eje X (Artillery X1) foi projetado para Impressora 3D. O corpo do tensor e colocado nas ranhuras inferior e superior do perfil de aluminio, nao necessita de parafusos. Voce tem uma versao de acordo com suas necessidades, normal, suporte de camera (SC), guia linear (GL).No suporte da polia, primeiro coloca-se o parafuso M5, ajudamo-nos com uma porca do outro lado, certificamo-nos de que a cabeca do parafuso coincide com a forma da cavidade e apertamos a porca ate que a cabeca do parafuso nao sobressaia.Padrao/estoque: coloca-se a polia ao contrario do que vem de fabrica e em ambas as extremidades leva uma arruela, a porca e inserida na extremidade com sua forma, verificar se nao sobressai e do outro lado o parafuso e aperta-se verificando se a polia gira sem esforco, em seguida, introduz-se todo o conjunto no corpo do tensor.Padrao (GT2 20 DENTES), em ambas as extremidades leva uma arruela, introduz-se o parafuso de encadernacao, coloca-se uma arruela, a polia, em cima outra arruela, verifica-se se nao sobressaem dos dois lados e aperta-se garantindo que a polia gire sem esforco, em seguida, introduz-se todo o conjunto no corpo do tensor.Na manopla, coloca-se a porca M5 e a arruela M5 no parafuso M5 que sobressai do corpo do tensor e ja esta tudo montado e pode-se proceder ao tensionamento da correia.Material necessario para a montagemSuporte da polia1 polia GT2 20 dentes 5mm1 parafuso de encadernacao M5x15mm. (https://es.aliexpress.com/item/33011650471.html?spm=a2g0o.productlist.0.0.517f4faaBKg0Dh&algo_pvid=c8c43226-afa8-4c29-9569-f68feb1fa605&algo_expid=c8c43226-afa8-4c29-9569-f68feb1fa605-26&btsid=2100bdec16125460256923186e155e&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_)Suporte da polia (Serie/Estoque)1 polia + parafuso M4 (os mesmos que traz a impressora)2 arruelas M41 porca M4Manopla1 parafuso M5x40mm1 porca M51 arruela M5Suporte de camera2 inserts M32 parafusos M3x8mm

Baixar
