Tensor del eje X para Anet A6 (Anet A6 X belt tensioner) !!! FUNCIONA OTIMO!!

Impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Tensor del eje X para Anet A6 (Anet A6 X belt tensioner) !!! FUNCIONA OTIMO!!

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

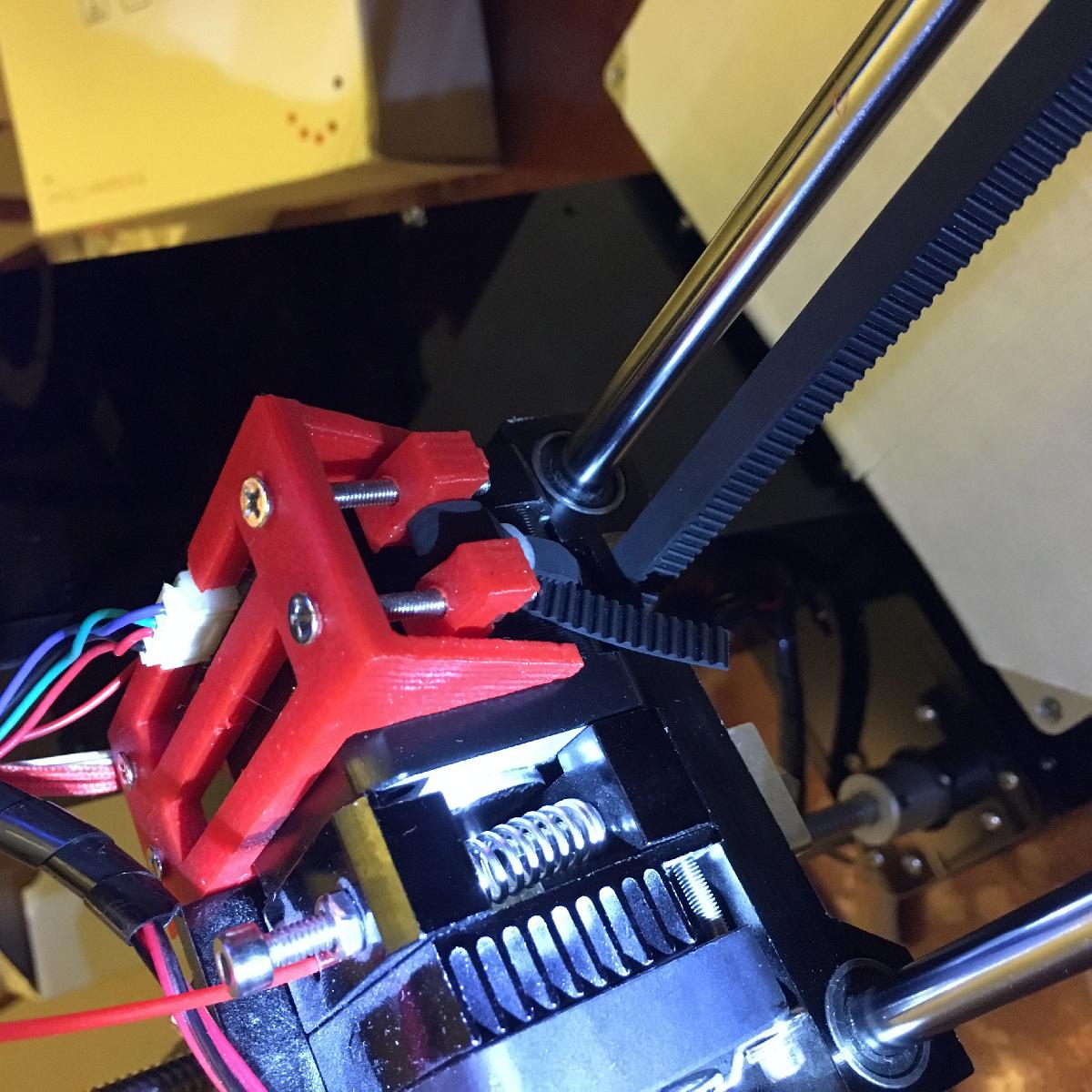

Tensor del eje X para Anet A6 (Anet A6 X belt tensioner) !!! FUNCIONA OTIMO!! foi projetado para Impressora 3D. VERSAO FINALMUITO IMPORTANTE: LEIA BEM AS INSTRUCOES DE IMPRESSAO.PORTUGUES:Materiais (todos vem com a impressora): ·4x parafusos M3 x 30mm ·4x porcas M3 ·2x peca pequena ·1x peca grandeEu criei este tensor para a correia do eixo X e tem me dado muito bons resultados, por isso estou compartilhando com voces.INSTRUCOES DE IMPRESSAO: ·PECA GRANDE: recomendo um preenchimento de 100% porque deve suportar a tensao. Vou subir duas versoes, A VERSAO 1 e a que aparece nas fotos e precisa ter um pedaco de 30mm cortado de uma barra lateral para que nao bata no cabo do extrusor. A VERSAO 2 e mais atualizada e mais rigida, e nao requer nenhuma modificacao. ·PECA PEQUENA: Deve ser colocada com os hexagonos na parte superior e adicionar suporte. VERSAO 1: E IMPORTANTE, PARA QUE ENCAIXEM AS PORCAS, APLICAR UMA EXPANSAO HORIZONTAL DE -0,3mm DENTRO DAS CONFIGURACOES DE PERIMETRO NO CURA (nao saberia dizer para outros programas... :$ ). VERSAO FINAL: Esta atualizada e nao requer nenhum ajuste de perimetro.INGLES (desculpe pelo meu nivel de ingles):Materiais (todos incluidos com a impressora): ·4x parafusos M3 x 30mm ·4x porcas M3 ·2x peca pequena ·1x peca grandeCriei este tensor para a correia do eixo X e, como tem me dado bons resultados, decidi posta-lo para todos os usuarios do Anet A6.INSTRUCOES DE IMPRESSAO: ·PECA GRANDE: recomendo um preenchimento de 100% porque deve suportar a tensao. Subo 2 versoes, A VERSAO 1 e a que esta nas fotos e deve ser modificada cortando um pedaco de 30mm de uma barra lateral. A VERSAO 2 e mais atualizada e mais forte, e nao requer nenhuma modificacao. ·PECA PEQUENA: deve ser colocada com os dois hexagonos na parte superior e adicionar suporte. VERSAO 1: E IMPORTANTE FIXAR AS PORCAS, APLICAR UMA EXPANSAO HORIZONTAL DE -0,3mm NAS CONFIGURACOES DE PERIMETRO DO CURA (nao sei em outros programas... :$ ). VERSAO FINAL: Esta atualizada e nao requer nenhuma configuracao de perimetro.

Baixar

O modelo 3D "Tensor del eje X para Anet A6" é uma peça projetada especificamente para a impressora 3D Anet A6, com a finalidade de tensionar a correia do eixo X. Esse modelo é especialmente importante em impressoras 3D, pois uma correia bem tensionada é crucial para a precisão das impressões e para evitar problemas como deslizamento ou falhas na qualidade do print.

### Características do Modelo:

#### Materiais Necessários:
- **4x Parafusos M3 x 30mm**: Essenciais para a montagem do tensor e para assegurar que ele fique firmemente fixado.
- **4x Porcas M3**: Usadas em conjunto com os parafusos para garantir uma fixação segura.
- **2x Peças Pequenas**: Estas são componentes adicionais que complementam o tensor.
- **1x Peça Grande**: O componente principal que suporta a tensão da correia.

### Instruções de Impressão:

1. **Peça Grande**:
- **Preenchimento**: O autor recomenda um preenchimento de 100% para garantir que a peça suporte a tensão exercida pela correia.
- **Versões**:
- **Versão 1**: Necessita de modificação, onde um pedaço de 30mm da barra lateral deve ser cortado, para evitar interferência com o cabo do extrusor.
- **Versão 2**: É a versão mais atualizada e rígida que não requer modificações.

2. **Peça Pequena**:
- Deve ser impressa com os hexágonos voltados para cima e requer suporte.
- **Ajustes Necessários**:
- **Versão 1**: Para garantir que as porcas se encaixem corretamente, o autor recomenda a aplicação de uma expansão horizontal de -0,3mm nas configurações de perímetro no software Cura. Não tem certeza sobre como fazer este ajuste em outros programas.
- **Versão Final**: Esta versão não requer ajuste de perímetro, facilitando a impressão e montagem.

### Conclusão:

Esse modelo é bastante útil para usuários da impressora Anet A6 que desejam melhorar a estabilidade e a performance de suas impressões 3D. Ao seguir as instruções detalhadas do autor, as chances de sucesso na impressão e na montagem do tensor são significativamente aumentadas. A ênfase em testar e iterar sobre as versões demonstra um compromisso com a qualidade e eficiência, tornando esta peça uma adição valiosa ao conjunto de ferramentas de qualquer entusiasta de impressão 3D.
