Sobre o objeto 3D Tensionador em forma de cunha / Grampo para Lona, Tarp, Tecido, ...

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

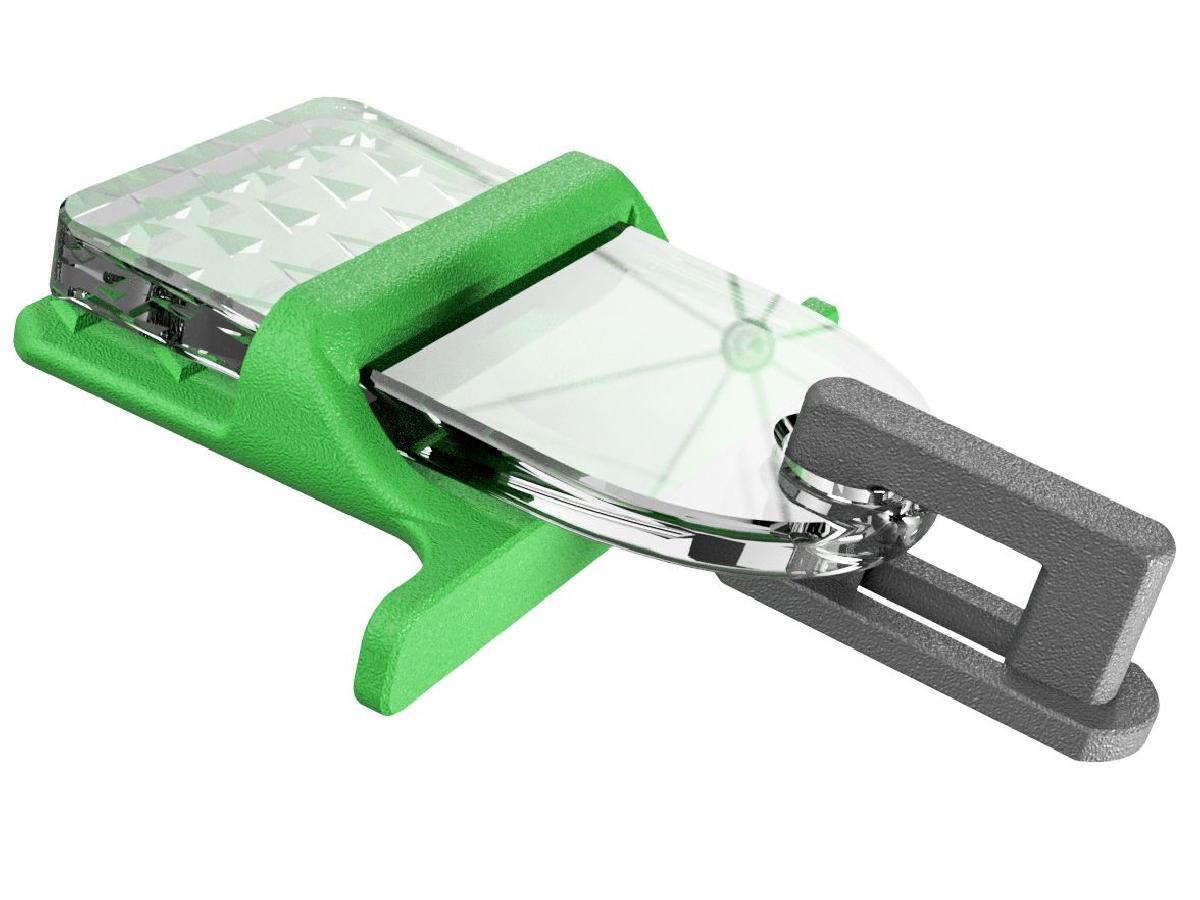

Tensionador em forma de cunha / Grampo para Lona, Tarp, Tecido, ... foi projetado para Impressora 3D. Se voce quer ver uma descricao melhor (com fotos e gifs), va para printables ou makerworld:Infelizmente, nao consigo enviar assim no thingiverse :/https://www.printables.com/model/723184-wedge-tensioner-clamp-for-canvas-tarpaulin-clothhttps://makerworld.com/en/models/144138#profileId-156726Ola :)Aqui esta a parte 2/3 do meu projeto de tela de projetor DIY.Um prendedor pratico para a tela (ou outros objetos mais finos).Funciona de forma simples e confiavel (ja testado por alguns meses sob alta tensao).A parte 3/3 do meu projeto tambem e um tensionador de tela. No entanto, isso requer um parafuso + porca por parte. Isso torna a parte mais complexa, mais pesada e mais lenta de instalar, mas aumenta ainda mais a forca de tensionamento e a confiabilidade. Eu usei para os cantos da minha lona.FuncaoInstalacao: Basta colocar as duas partes embaixo e em cima da peca a ser tensionada e deslizar uma na outra. Quanto mais voce empurra as partes juntas, maior a pressao de contato e, portanto, a forca de retencao devido ao efeito de cunha.Voce pode testar se a montagem esta correta puxando com forca no dispositivo.Para soltar, basta empurrar a cunha para fora por tras.Caracteristicas do Design“Asas” As asas estao la para que voce possa aplicar forca suficiente a peca ao tensionar. Os polegares entao descansam contra as asas. As asas tambem ajudam ao soltar a cunha. Os dedos indicadores, por exemplo, podem entao atuar como uma alavanca.Dentes fortes: Eu testei muitos prototipos com diferentes dentes salientes. Este design funcionou de forma mais confiavel. Os dentes mordem profundamente sem danificar a lona e distribuem a forca de maneira relativamente uniforme.Geometria forte: Eu projetei as partes de tal forma que possam ser feitas o mais estaveis possivel com o processo de impressao FDM e, ainda assim, sejam faceis de imprimir.EscalabilidadeComo todas as partes sao impressas em 3D, voce pode escalar os prendedores para cima/para baixo como quiser. Basta garantir que utilize mais perimetro se for aumentar a escala. Isso fornece mais resistencia! Assim, se voce tiver uma corda maior, pode personalizar esse design para suas necessidades.Explicacao das PartesAdaptador de Corda: Esta parte pode ser usada como um adaptador para cordas de (5 mm) para que tenham menos resistencia e a tensao esteja melhor equilibrada.Suporte para Parafuso Tensionador: Este design pode ser utilizado se voce nao quiser colocar o sistema sob tensao e apenas parafusar os clipes em um pedaco de madeira, por exemplo.Braco de Rotacao: Este design foi destinado a ser usado para os cantos. No final, resolvi esse problema com outra solucao :) Mas talvez voce tenha um uso para isso ,-)Escolha de MaterialSe os prendedores estiverem sob tensao por um longo periodo de tempo, eu recomendaria fortemente nao usar materiais que possam deformar ao longo do tempo (como PLA 3D Fila). Eu usei PETG XT 3D Fila para meu projeto.Instrucoes de ImpressaoSuporte: Se voce otimizou a ponte, nao precisara de suportes. Caso contrario, tive bons resultados com alguns suportes em arvore na area de saliencia.Perimetro: Eu usei 4 perimetros.Preenchimento: Eu usei 100% de preenchimento. Mas algo como 40% tambem deve funcionar.Altura da camada: Eu usei 0,2 mm com PETG XT 3D Fila. Isso funciona bem :)Se voce gosta do meu trabalho e gostaria de me apoiar para que eu possa continuar investindo muito trabalho em designs gratuitos, eu ficaria grato por qualquer pequena doacao.
