Tensionador do Eixo X e Y Ender 3

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Tensionador do Eixo X e Y Ender 3

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

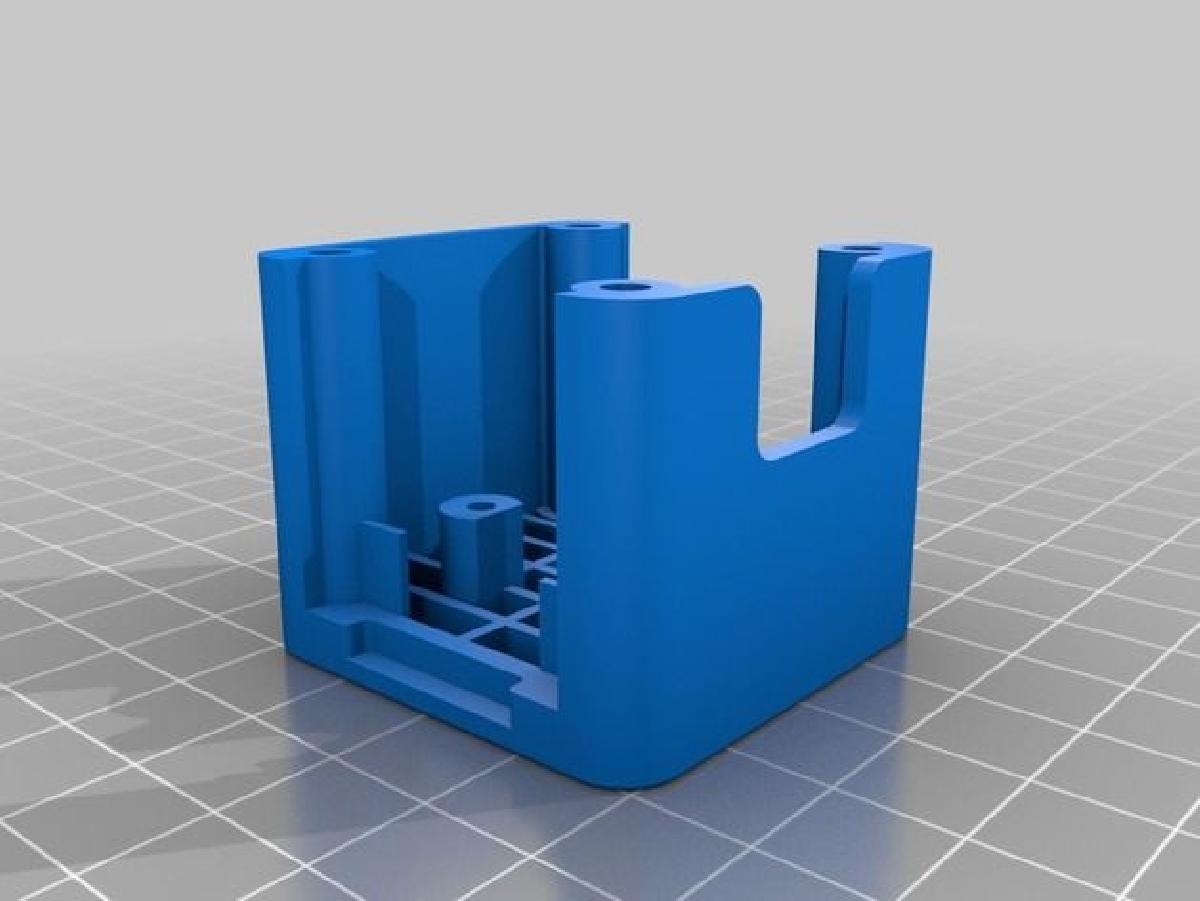

Tensionador do Eixo X e Y Ender 3 foi projetado para Impressora 3D. ATUALIZACAO 10/4/2018 - Substituido suporte do interruptor de limite X_mod por suporte do interruptor de limite X_mod_wclearance. Esta versao possui furos de folga de 3,5 mm de diametro para parafusos M3 (CAD do Ender3 no github usa furos de folga de 3,1 mm na peca original).-ATUALIZACAO 29/9/2018 - Carregado E3_X_Y_Axis_Idler_Bracket_2prong.stl no lugar de E3_X_Y_Axis_Idler_Bracket.stl. Mesma funcionalidade, mas reduzido o numero de garras de 4 para 2. Isso deve aliviar alguns dos problemas que surgem ao imprimir recursos muito pequenos em impressoras FDM. Estou obtendo bons resultados com um tempo minimo de camada de 10 segundos e uma velocidade minima de impressao de 10 mm/s na secao de resfriamento do Cura. NAO marque a caixa para Levantar Cabeca. Muita retracao tambem pode causar subextrusao nessas areas.-ATUALIZACAO 16/8/2018 - Carregado E3_X_Y_Axis_Idler_Bracket.stl e suporte do interruptor de limite X_mod que ira liberar uma polia idler GT2 sem dente de 5 mm ao lado do motor de passo do eixo X. O suporte X e Y se encaixara com a polia e nao requer nenhum outro hardware. Esta peca funciona para ambos os eixos Y e X, mas voce DEVE substituir o suporte do interruptor de limite X original pela peca fornecida suporte do interruptor de limite X_mod.Usando as pecas mais novas, voce so precisara:x2 Polia Idler GT2 sem dente de 5 mm (uma para cada eixo)Este e o suporte que estou usando para adicionar um idler para a correia Y no Ender3. Enquanto o suporte estiver totalmente inserido na extrusao de aluminio, voce pode encostar o final de parada Y original contra ele usando parafusos M4 e porcas T para que seu bico fique na posicao inicial na mesa de impressao E permita espaco para um amortecedor de vibracao do eixo Y usando o volume de construcao anunciado de 220 mm x 220 mm. Esta configuracao tambem libera o protetor do ventilador que estou usando (https://www.thingiverse.com/thing:2767047) de bater no suporte de restricao do fio do eixo Y original que se projeta no canto traseiro esquerdo da mesa aquecida. Se nao me engano, o final de parada Y original pode estar em uma posicao fixa, mas meu kit tinha parafusos M4 e porcas T sobressalentes suficientes.Voce precisara:x1 Parafuso de maquina M5-0.8 x 16 mmx1 Porca de nylon de travamento M5x1 Polia Idler GT2 sem dente de 5 mmOpcional:x1 Parafuso de maquina M5-0.8 x 5 mm(pode ser colocado atraves do furo que fica voltado para o interior da extrusao de aluminio para maior robustez)Se a correia parecer muito apertada com o idler instalado, certifique-se de ajustar a tensao na base frontal da impressora.
