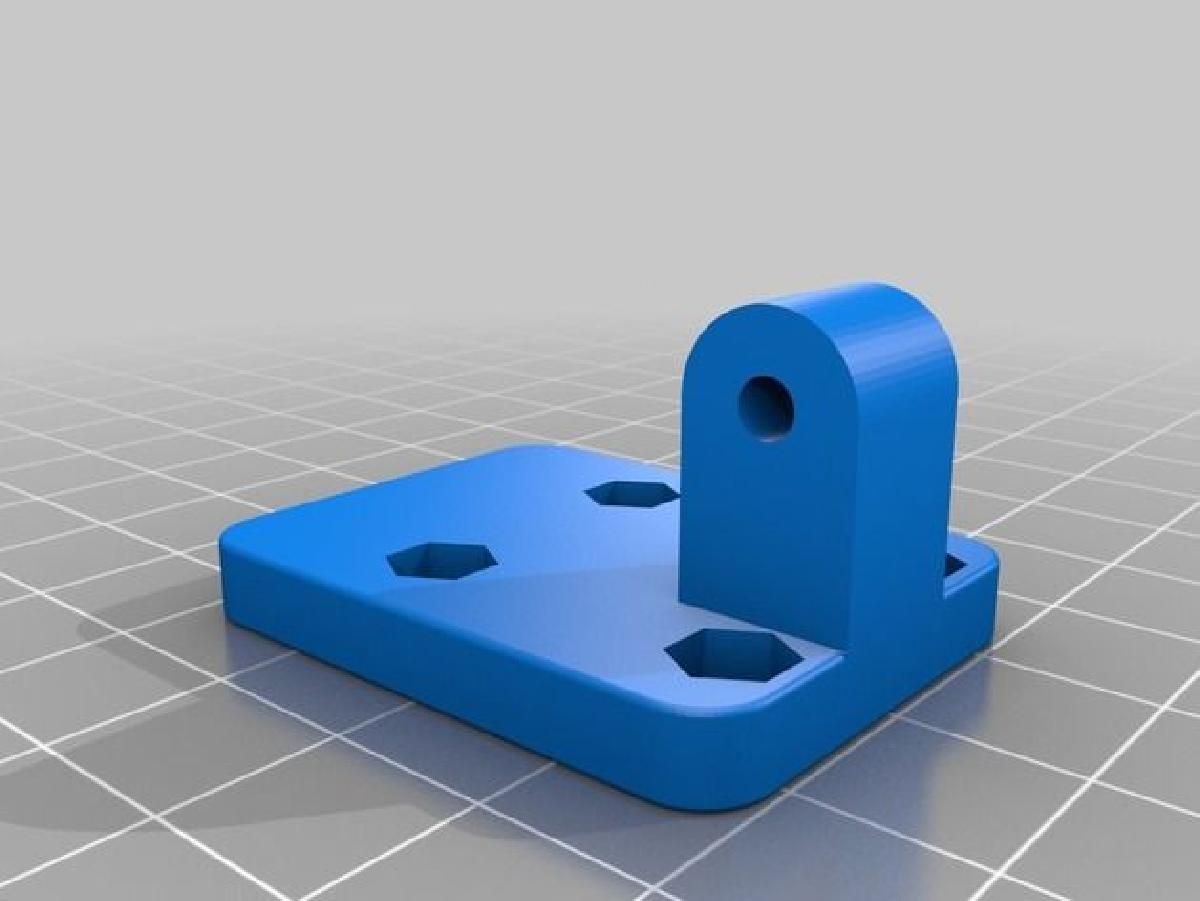

Tensionador de correia Y V2 Anet A8

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Tensionador de correia Y V2 Anet A8

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Tensionador de correia Y V2 Anet A8 foi projetado para Impressora 3D. Adicionar novo arquivo para a peca V2_2, e um pouco mais longo (V2_2L) para um melhor ajuste para a correia original mais curta. Adicionar novo arquivo para a peca 3 para torna-la mais forte, agora V2_3 (o antigo parece quebrar com algumas pessoas) A peca 3 precisa ser impressa com 100% de preenchimento. Adicionar 2 novos arquivos V2 com melhorias das pecas 1 e 2. (Veja a ultima foto) Esta nova versao torna a construcao mais rigida. Se voce usar as novas pecas, precisara de um parafuso mais longo para a tensao da correia. Este tensionador pode ser instalado sem nenhuma modificacao no a8 e facilita o aperto da correia. Para a montagem na estrutura, sao necessarios quatro parafusos M3 x 18 e quatro porcas M3. Para a tensao, voce precisa de um parafuso M3 x 18 e 1 porca travante M3. E mais dois M3 x 20 com porca travante para montar os rolamentos e o ponto de pivo. Usei tres arruelas M3 nos rolamentos, uma entre os rolamentos e as outras duas entre o rolamento e a estrutura.

Baixar
