Sobre o objeto 3D Tensionador de Correia ToM APB
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

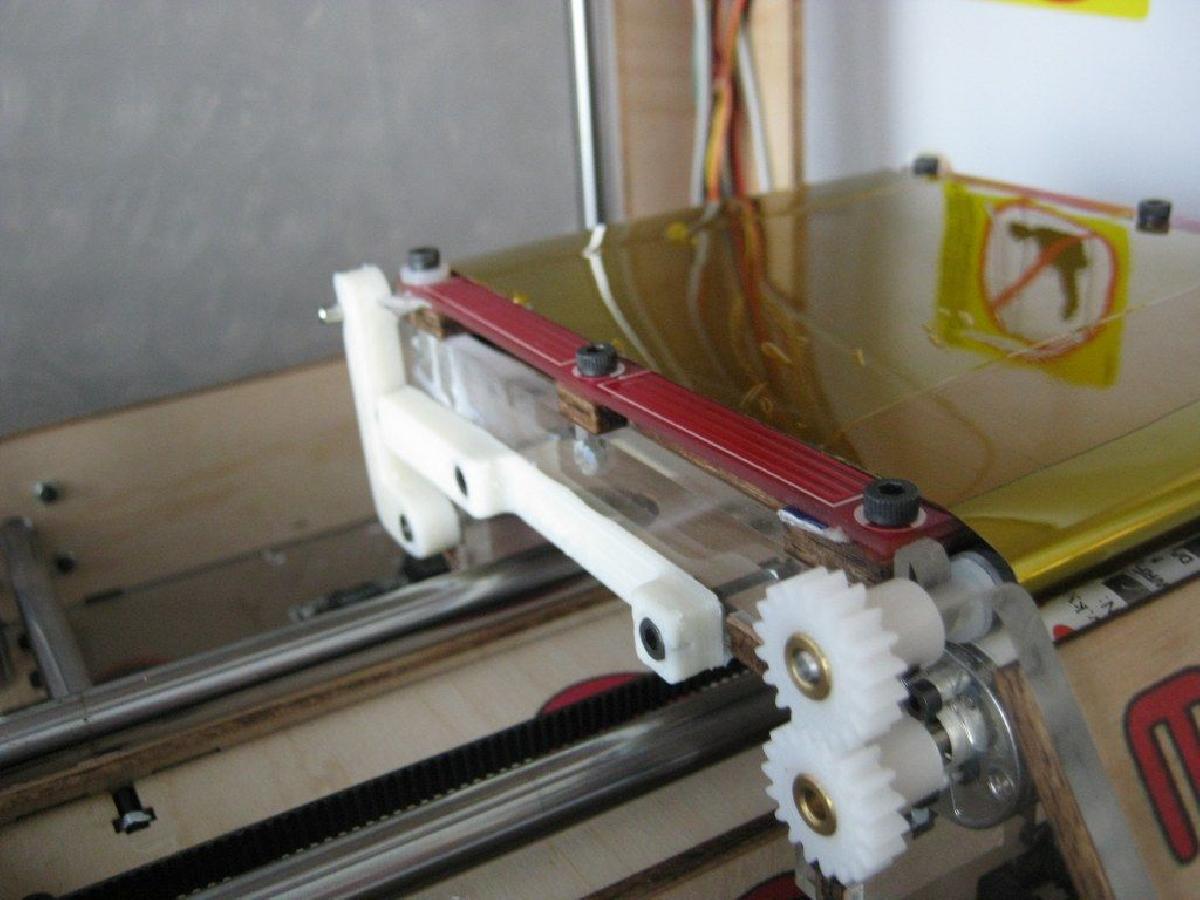

Tensionador de Correia ToM APB foi projetado para Impressora 3D. O objetivo desta criacao e colocar a correia do ToM APB (Plataforma de Construcao Automatizada) sob alta tensao, de modo que ela atue muito como uma superficie de placa solida (emulando a superficie da HBP (Plataforma de Construcao Aquecida)), enquanto preserva as capacidades de ejecao do APB. Este e um braco de alavanca que estica a correia do seu APB. Sob alta tensao, a correia resiste a flexao nas laterais devido a tensoes de deformacao durante o resfriamento e fica plana na placa de aquecimento antes de imprimir. O braco se fixa aos lados da barra do rolo, e o atrito e mantido ao minimo por rolamentos no ponto de contato. A tensao do braco de alavanca e ajustada manipulando um parafuso. Isso se fixa no APB padrao, exigindo apenas dois rolamentos e dois parafusos m3 curtos a serem comprados. Parafusos M3 diversos permitirao que isso seja fixado no ABP. No entanto, parafusos M3 de cabeca chata de comprimento adequado, de 10mm a 15mm, devem ser utilizados para os parafusos de ajuste de tensao a fim de evitar que fiquem salientes e colidam com as barras do estagio z durante a homing e a impressao. Eu recomendo usar uma correia robusta para suportar alta tensao (como a Correia de Transporte de Aco Tunell para ABP. http://www.thingiverse.com/thing:9127). Usando este tensionador e uma correia de aco coberta com kapton, consegui atingir qualidade proxima a da HBP de Aluminio coberta com Kapton, enquanto preservava a capacidade de agendar varias pecas e imprimir remotamente. Nao e perfeito, mas eu diria que e muito bom.
