Tensionador de Correia Eixo X Anet A6

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Tensionador de Correia Eixo X Anet A6

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

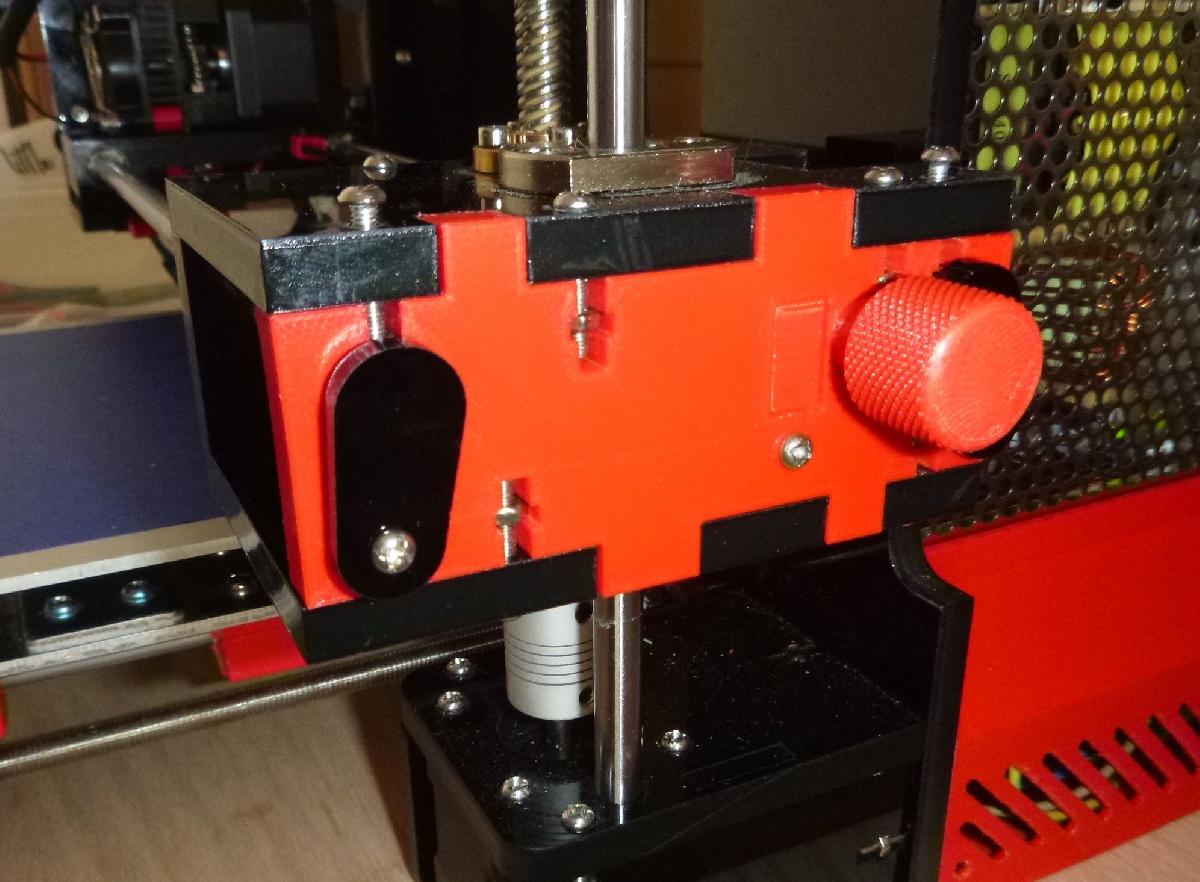

Tensionador de Correia Eixo X Anet A6 foi projetado para Impressora 3D. O tensionador de correia original do vernierroger e uma ideia/design muito inteligente. No entanto, tive algumas dificuldades para encaixar os componentes internos no meu carro A6 X. Tambem fiquei confuso sobre qual hardware (porcas e parafusos) eu deveria usar para que tudo funcionasse. Entao, refiz usando as pecas do vernierroger como ponto de partida. Fiz um pouco mais de espaco para tudo e mudei o design para que voce pudesse usar as porcas e parafusos sobressalentes que vieram com a impressora A6 para monta-lo (em vez de ter que ir a loja de ferragens e comprar algo).Em detalhes:O "quadro editado" permanece o mesmo.Eu modifiquei o tendeur/stretcher ligeiramente (eu o chamo de "bloco de polia") para acomodar as porcas e parafusos que eu queria usar. Para o eixo da polia, usei um parafuso plano sobressalente M3x30 (cortado para aproximadamente 15 mm de rosca) e uma porca M3. Para o parafuso de tensao, usei outro parafuso plano M3x30 com uma porca apertada contra a cabeca. Empurrei o parafuso de tensao para baixo na ranhura do suporte da polia. (E um encaixe apertado, mas precisa ser assim para nao girar.) Eu fiz o bloco de polia um pouco menos alto tambem, para que nao grudasse nas placas superior e inferior. Uma vez impresso, limpei os lados do suporte da polia um pouco, para que ele deslize suavemente.Eu modifiquei o "knob", para que voce possa colocar uma porca M3 escondida dentro dele. Inicie a impressao e perceba que vai estar cerca de 80 por cento completa. E nesse momento que voce colocara a porca dentro. Quando comecar a fazer o espaco em forma de hexagono para a porca, fique preparado. Espere ate que o espaco para a porca esteja cerca de 2 mm de profundidade (cerca da espessura de uma porca) e entao pause a impressao. A medida que a cabeca de impressao se afasta, coloque uma porca M3 na cavidade e entao reinicie a impressao. A cabeca de impressao voltara e imprimira o restante do botao ao redor da porca. Eu fiz um video, mas infelizmente, nao esta com boa qualidade. Espero que ainda ajude a demonstrar esta explicacao.https://youtu.be/07crnQ8DOuUComo o bico vaza um pouco de filamento enquanto voce pausa, pode ocorrer um pequeno defeito na sua impressao. Para minimizar isso, dou um pequeno empurrao no filamento para dentro do cabecote de impressao quando ele esta voltando. Tambem ajuda a diminuir a taxa de alimentacao na impressora quando voce faz este processo, para nao perder a oportunidade de colocar a porca. Para fazer isso em um A6, gire o botao do controlador para a esquerda enquanto ele exibe a tela principal de informacoes.Eu criei uma nova peca chamada "Placa do Meio". E uma substituicao para a placa acrilica que segura a polia de inercia original. Eu a fiz mais fina, para que haja mais espaco para o bloco de polia ser instalado no carro.Alem das pecas impressas, voce precisara de:2x parafusos planos M3x30 (sobressalentes Anet A6)2x porcas M3 (sobressalentes Anet A6)(Voce ganhara 3x porcas e 1x parafuso das pecas que voce retirar.)

Baixar
