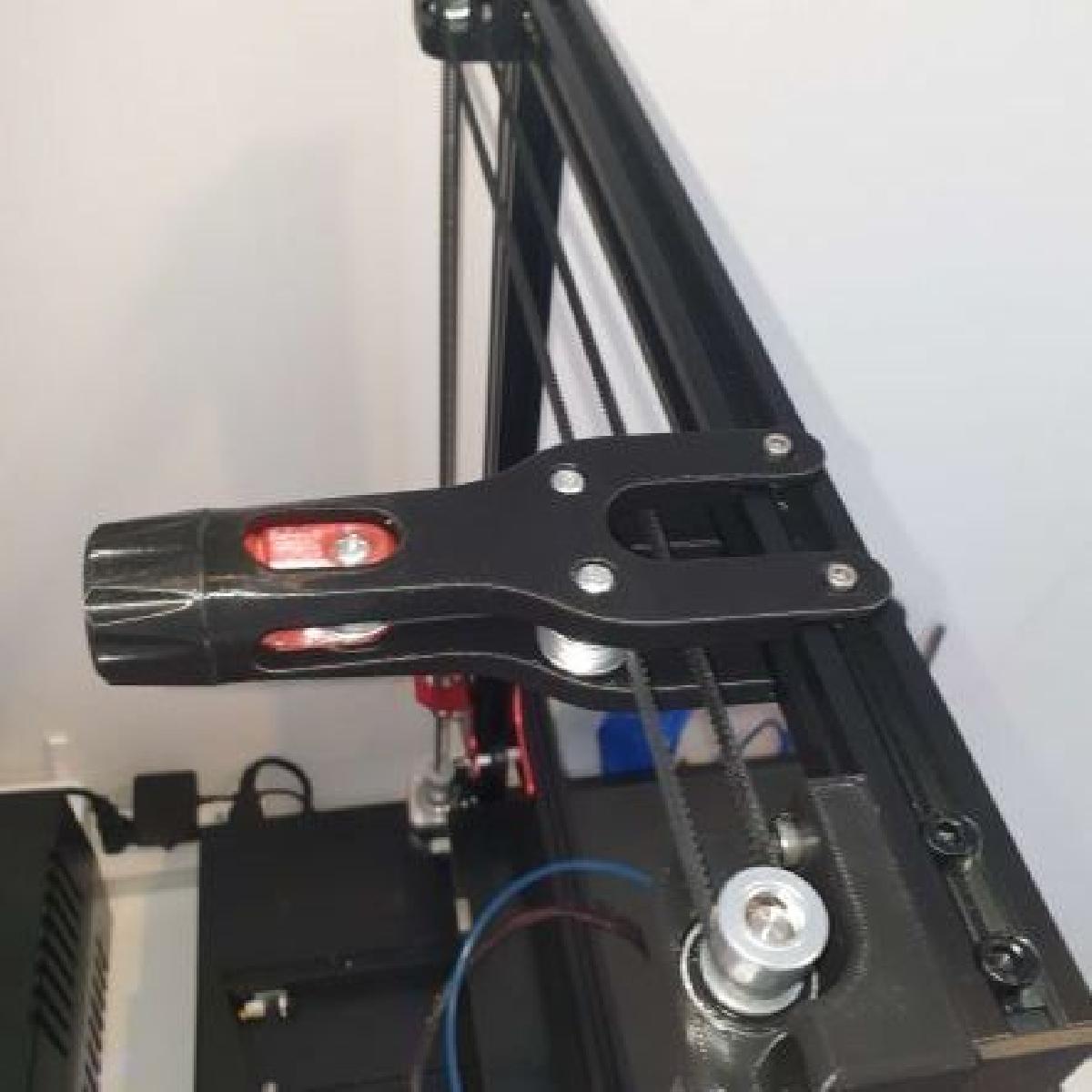

Tensionador de Correia de Sincronizacao Dual Z

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Tensionador de Correia de Sincronizacao Dual Z

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Tensionador de Correia de Sincronizacao Dual Z foi projetado para Impressora 3D. Ola Makers Parafuso duplo para o eixo Z geralmente oferece um movimento mais preciso na direcao Z. No entanto, ao desligar, e bastante comum que os motores Z saiam de sincronia. Isso e especialmente o caso do CR-10S Pro. Para contrabalancar isso, eu equipou minha impressora com o "CR-10S Pro Dual Z Sync" da TORX1. Como eu queria um melhor controle sobre a tensao da correia (e tive meus problemas para encontrar uma correia GT2 fechada de 720 mm na Tailandia...), projetei um tensionador de correia de sincronia do eixo Z inspirado na modificacao do eixo X de Cornely_Cool (https://www.thingiverse.com/thing:2854971). O design tem um caminho limpo para a correia, permite uma tensao precisa da correia e oferece mais opcoes em relacao ao comprimento da correia fechada. O que voce precisara para toda a modificacao: 1) 2 x Rolamentos de flanged KFL08 2) 1 x Correia de timing GT2 de 6 mm de largura de 840 a 880 mm 3) 2 x Polia dentada GT2 com 20 dentes e furo de 8 mm 4) 3 x Rolos GT2 5) 3 x Parafusos M5x25 6) 4 x Parafusos M3x10, porcas e adaptadores t-nut (https://www.thingiverse.com/thing:3050607) Imprima o botao, o parafuso e o corpo do tensionador. Inclui tres tamanhos, dependendo do comprimento da sua correia GT2. Para instalar o tensionador, voce pode seguir as fotos postadas: 1) Coloque a parte do botao e a parte do parafuso juntas 2) Insira ambas as partes no corpo do tensionador 3) Instale um rolo na parte do parafuso incluindo a correia fechada 4) Instale os dois rolos restantes no corpo do tensionador (a correia fechada deve passar entre os dois rolos) 5) Instale os parafusos M3 e as t-nuts de forma solta. 6) Monte o tensionador na estrutura da sua impressora e certifique-se de que a correia esteja bem alinhada. Para instrucoes de como instalar a modificacao da TORX1, por favor, consulte https://www.thingiverse.com/thing:4339307. Espero que voce goste do meu design... Confira meu blog em https://allpro3d.com! Saudacoes e continue criando PS: Este corpo do tensionador e a parte do parafuso imprimem sem suportes. A parte do botao necessita de suportes por dentro para a rosca. Confira as imagens para a orientacao de impressao.
