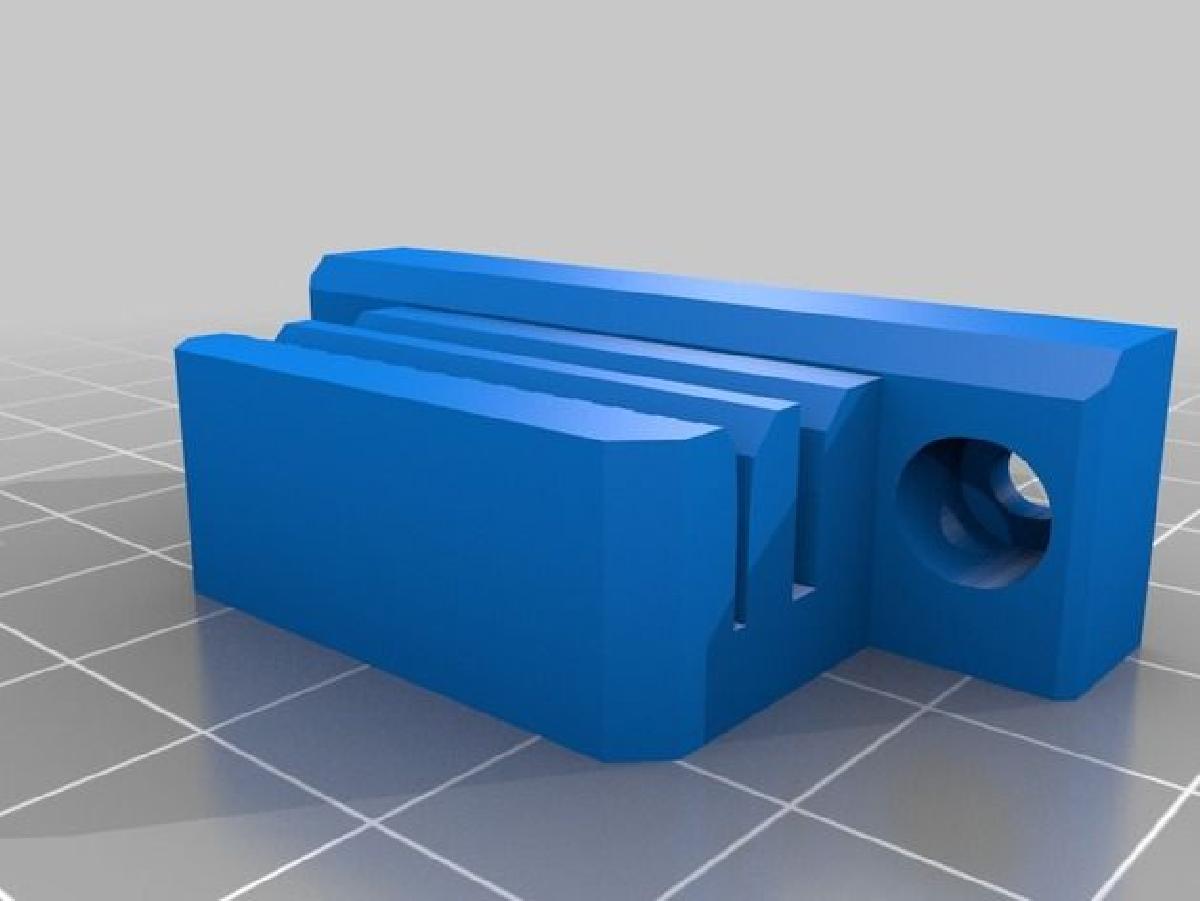

Sobre o objeto 3D Tensionador de Cinta Ajustavel do Eixo Y Prusa I3 MK3

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Tensionador de Cinta Ajustavel do Eixo Y Prusa I3 MK3 foi projetado para Impressora 3D. Atualizacao 22/04/19 - suporte mk3s - Foi trazido a minha atencao que o novo suporte/tensionador de correia usado no mk3s nao e compativel com este tensionador de correia. A solucao mais facil e, na minha opiniao, a melhor para usar meu tensionador de correia no mk3s seria imprimir o suporte de correia original usado no mk3, pois e uma instalacao direta. Alem disso, ter meu tensionador com o suporte/tensionador mk3s e redundante e uma potencial fonte de afrouxamento da correia ao longo do tempo. Eu carreguei o suporte de correia mk3 mais atual para que voce nao precise procura-lo. Atualizacao 10/03/18 - Eu usei o modelo jzkmath do prusa i3 mk3 montado com os componentes r2 e descobri que o tensionador ainda funciona com o suporte de correia r2, mantendo um caminho de correia que ainda e paralelo a mesa. Atualizacao 28/02/18 - Por favor, consulte a imagem das duas partes no Slic3r que eu carreguei. Esta e a orientacao correta para imprimir as partes para que nao haja necessidade de suportes.Depois de muitas revisoes e mudancas de design, finalmente cheguei a um design que acho que todos voces vao gostar. E simples e funciona como um encanto. Esta disponivel para aqueles que usam o tensionador original (embora eu aconselhe fortemente uma atualizacao para uma unidade de duplo rolamento), um tensionador gt2-16t (nao mais que 8,4 mm de largura) ou um tensionador gt2-20t (nao mais que 8,4 mm de largura). Ao baixar os arquivos STL, certifique-se de selecionar o arquivo correto. Todos eles estao nomeados de acordo com o tensionador que voce deseja usar. Alem disso, as partes 3D estao estampadas com s para tensionador original, 16 para tensionador de 16 dentes e, claro, 20 para tensionador de 20 dentes. O braco ajustador do eixo Y e padrao entre as tres opcoes.Isto requer apenas alguns componentes adicionais que estao listados abaixo, mas nao requer modificacoes na impressora em si. Pode ser usado em conjunto com qualquer solucao de suporte de motor que mantenha a posicao de montagem do motor original e deve ser usado com qualquer suporte de correia que mantenha as dimensoes de localizacao da correia original (o suporte de correia original e mais do que suficiente).Ao inspecionar quaisquer problemas de desalinhamento na montagem 3D do Prusa i3 mk3 criada por jzkmath, descobri que havia um desalinhamento de 0,5 mm entre a polia do motor e o suporte de correia. Acredito fortemente que esse desalinhamento muito pequeno nao justifica a impressao de um novo suporte de correia ou suporte de motor. Seguindo com meu design, eu queria ser capaz de acoplar ao suporte de correia original enquanto mantinha um otimo alinhamento e paralelismo entre a correia e o carro. Este tensionador mantem um alinhamento perfeito da correia durante todo o percurso de ajuste, uma vez que a polia nunca se move verticalmente.Isso foi testado em um Prusa i3 mk3 (obrigado jweaver!) e se encaixa lindamente, sem problemas de interferencia, perfeito paralelismo da correia (a olho) e da ao usuario final a capacidade de ajustar finamente a tensao na correia. BINGO.Hardware necessario:- Parafusos de cabeca cilindrica M3x35mm (2 pecas)- Parafusos de cabeca cilindrica M3x30mm (1 peca)- Porca Nylock M3 (3 pecas)- sua escolha de polia de tensionadorinstrucoes de montagem:1. Coloque o braco ajustador do eixo Y sobre e no suporte do quadro do tensionador, deixando a ranhura para a porca Nylock voltada para fora. Usando um parafuso de cabeca cilindrica M3x35mm e uma porca Nylock para fixar o braco ajustador no suporte do quadro do tensionador no ponto de pivo. NAO aperte demais, pois o ajustador precisa ser capaz de pivotar.2. Usando a polia de sua escolha, coloque-a nas orelhas de montagem do suporte do quadro do tensionador e alinhe o rolamento do tensionador, a orelha de montagem e a ranhura do lado do braco ajustador. Usando um parafuso de cabeca cilindrica M3x35mm, insira-o completamente atraves dos tres itens e use uma porca Nylock M3. Novamente, NAO aperte demais, pois o ajustador precisa ser capaz de pivotar.3. Insira uma porca Nylock M3 na ranhura do braco ajustador e, usando um parafuso de cabeca cilindrica M3x30mm, insira-o pela orelha do suporte do quadro do tensionador e no braco ajustador, pegando a porca Nylock.4. Instale duas porcas Nylock nos buracos hexagonais fornecidos. Neste ponto, voce esta reutilizando as porcas Nylock que vieram com a impressora.5. Instale o tensionador de correia montado com o ponto de pivo voltado para cima. Durante a tensao da correia, e importante consultar o manual quanto a tensao especifica necessaria. Um simples ajuste do parafuso M3x30mm sera tudo o que e necessario para tensionar.por favor, consulte as imagens do tensionador montado.Aproveite!
