Temporizador de solda, temporizador para soldador

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Temporizador de solda, temporizador para soldador

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Temporizador de solda, temporizador para soldador foi projetado para Impressora 3D. Visita www.geniero.es com tutorial, STL, esquemas eletronicos e programas. Quem nunca acendeu seu soldador para que ele comecasse a aquecer e, nesse momento, algo surgiu que te distraiu, e quando voce percebeu, o soldador estava ligado ha uma hora e meia, consumindo energia, deteriorando a ponta e com o consequente perigo de incendio? Pois isso me aconteceu durante dias devido a minha natureza descontraida. Decidi que isso nao deveria acontecer novamente, entao encontrei a solucao, como sempre, no Arduino. Faremos um dispositivo que sera capaz de nos avisar quando o soldador estiver ligado e desatendido por um tempo. Isso eu farei basicamente me forcando a pressionar um botao a cada certo tempo (a cada 45 min), assim o sistema sabera que estou trabalhando e que nao sai. No caso de eu faltar ao meu compromisso, ele desligara a alimentacao do soldador. O soldador que uso e, na verdade, uma estacao de soldagem que conta com fonte de calor. E conveniente que, apos usar esse aquecedor, deixemos esfriar enquanto ele se ventila, entao nao devemos desliga-lo antes de terminar esse processo que costuma durar alguns minutos; por esse motivo, devo incorporar um avisador acustico para me alertar que tenho tempo suficiente para essa operacao (faltarao 5 minutos para o desligamento e emitira um pequeno som de advertencia). Alem disso, quero que 10 segundos antes de desconectar, ele me avise com sinais sonoros intermitentes. Para saber o tempo que tenho e trabalhar com tranquilidade, sem a preocupacao de ter que apertar o botao o tempo todo, incorporarei um display de 7 segmentos e 4 digitos que mostrara os minutos e segundos restantes para a desconexao. Como eu tinha um modulo de 4 reles, quis aproveita-los e inclui a ideia de que, alem de controlar a estacao de alimentacao, ele tambem controle outros aparelhos auxiliares que uso diariamente nessas tarefas, como dessoldador, fontes de alimentacao para testes, transformadores ou o que surgir. Isso implica um grau a mais de dificuldade, pois me obriga a colocar indicadores luminosos para mostrar a atividade dos diferentes canais e interruptores para seu controle.

Baixar

O modelo 3D intitulado "Temporizador de Solda" é uma solução inovadora que visa otimizar o uso de ferros de soldar e outros dispositivos auxiliares, ajudando a evitar desperdícios de energia e riscos de incêndio. Desenvolvido como um projeto baseado em Arduino, esse temporizador não apenas fornece um controle de tempo eficiente, mas também implementa a segurança necessária para o uso de ferramentas quentes.

### Design e Funcionalidade

1. **Estrutura do Modelo**:

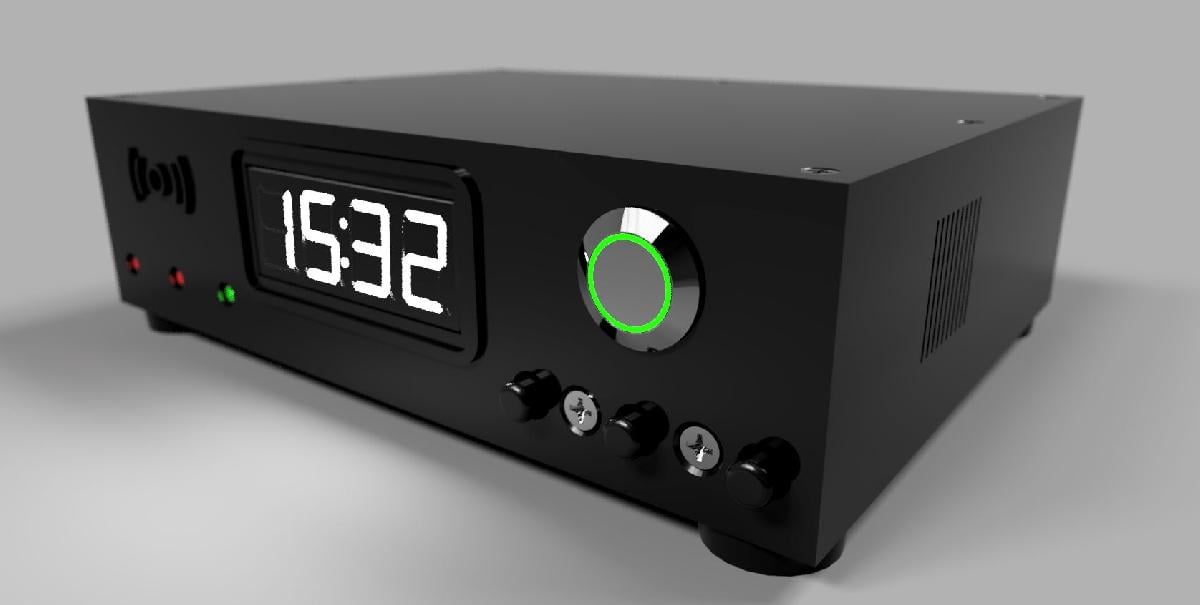

- O modelo pode ser impresso em uma impressora 3D utilizando um arquivo STL, que pode ser encontrado no site www.geniero.es. A estrutura deve ser projetada para acomodar um display de 7 segmentos e quatro dígitos, além de componentes eletrônicos, como relés e botoeiras.

2. **Funcionalidade do Temporizador**:
- O usuário deve pressionar um botão a cada 45 minutos para indicar que está ativo. Se o botão não for pressionado, o sistema desliga automaticamente a alimentação do soldador após o término do tempo.
- Um aviso sonoro é emitido quando faltam 5 minutos para o desligamento, permitindo que o usuário prepare o equipamento para esfriar.
- 10 segundos antes do desligamento, o dispositivo emite sinais sonoros intermitentes para alertar o usuário.

3. **Interface Visual**:
- Um display de 7 segmentos mostra os minutos e segundos restantes até o desligamento, permitindo uma visualização clara e tranquila do tempo.

4. **Controle de Dispositivos Auxiliares**:
- O temporizador pode controlar não apenas o ferro de solda, mas também outros equipamentos eletrônicos, como dessoldadores e fontes de alimentação. Isso fornece uma maior versatilidade ao usuário, permitindo gerenciar várias ferramentas a partir de uma única interface.

5. **Indicadores Luminosos e Controles**:
- O design inclui LEDs que indicam a atividade dos diferentes canais, além de interruptores para o controle de cada dispositivo conectado. Isso aumenta a ergonomia e a funcionalidade do sistema, permitindo um uso mais eficiente e seguro.

### Criando o Modelo

Para imprimir o modelo em uma impressora 3D, siga estas etapas:

1. **Download do arquivo STL**: Acesse www.geniero.es para baixar o modelo.
2. **Configuração da Impressora**: Prepare sua impressora 3D conforme necessário (temperatura do filamento, tipo de material, etc.).
3. **Impressão**: Imprima todas as partes do modelo, garantindo que sejam precisas para a montagem final.
4. **Montagem**: Após a impressão, siga as instruções do tutorial disponível no site para montar o dispositivo, incluindo a instalação de componentes eletrônicos.
5. **Programação**: Siga os esquemas eletrônicos e programas disponíveis para programar a lógica do temporizador em Arduino.

### Conclusão

O "Temporizador de Solda" é um projeto que combina criatividade e funcionalidade, ideal para hobbyistas e profissionais da eletrônica. Com seu design inteligente e capacidades avançadas de automação, esse dispositivo não só ajuda a prevenir acidentes, mas também promove um uso mais consciente e eficiente das ferramentas elétricas.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
