Sobre o objeto 3D Telescopio StubScope de 70mm com Focador Crayford de 2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

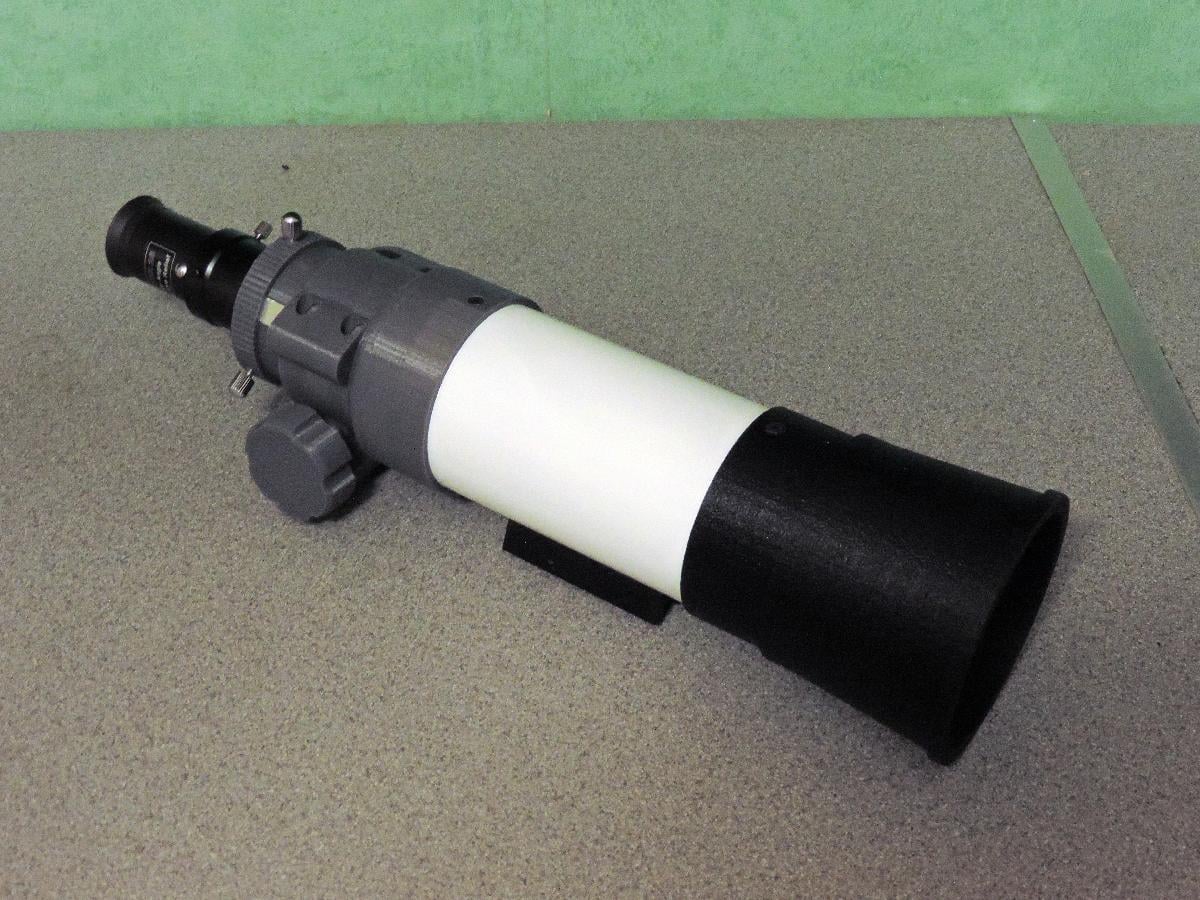

Telescopio StubScope de 70mm com Focador Crayford de 2 foi projetado para Impressora 3D. Este e um conjunto completo de impressoes para um telescopio astronomico de campo amplo com abertura de 70mm. E uma construcao avancada, pois voce precisara fazer alguma engenharia basica - notavelmente roscagem! Voce precisara adicionar algumas pecas adicionais. Uma lente de diametro 70mm (nominal). A dobleta acromatica de alta qualidade da Astro Media e ideal. Esta tem um comprimento focal de 280,1mm, mas voce pode usar qualquer lente de diametro ~72mm e adaptar o comprimento do tubo para se adequar. Um comprimento de tubo de aluminio com 76mm de diametro externo e 3mm de espessura de parede, cerca de 100 mm mais curto que o comprimento focal da sua lente. Espere experimentar para encontrar o comprimento ideal para sua lente. (Eu editei isso para recomendar um tubo mais curto caso voce queira usar o telescopio com um diagonal de estrela - recomendo comecar com um tubo longo e encurta-lo ate obter a faixa de foco que voce precisa.). Quatro rolamentos de esferas de 3mm de diametro por 8mm de diametro. Dois rolamentos de esferas de 4mm por 8mm de diametro. Comprimentos de extrusao de aluminio de 10 x 2mm e 15 x 2mm (tente B&Q). Um comprimento de barra de aco inoxidavel de 4mm. Tinta preta fosca para fogao. Primer de adesao e tinta adequada para finalizar o tubo. Parafusos M3 em varios comprimentos (5mm chumbados, 10mm cabeca de botao, 25mm cabeca de botao). Parafuso de nylon M6 x 25mm. Dois parafusos de nylon M4 x 15mm com cabecote estriado. Um quadrado de 18mm de teflon ou plastico escorregadio semelhante.
