Sobre o objeto 3D Tela de Malha Fina (Agora com Retangulos!)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

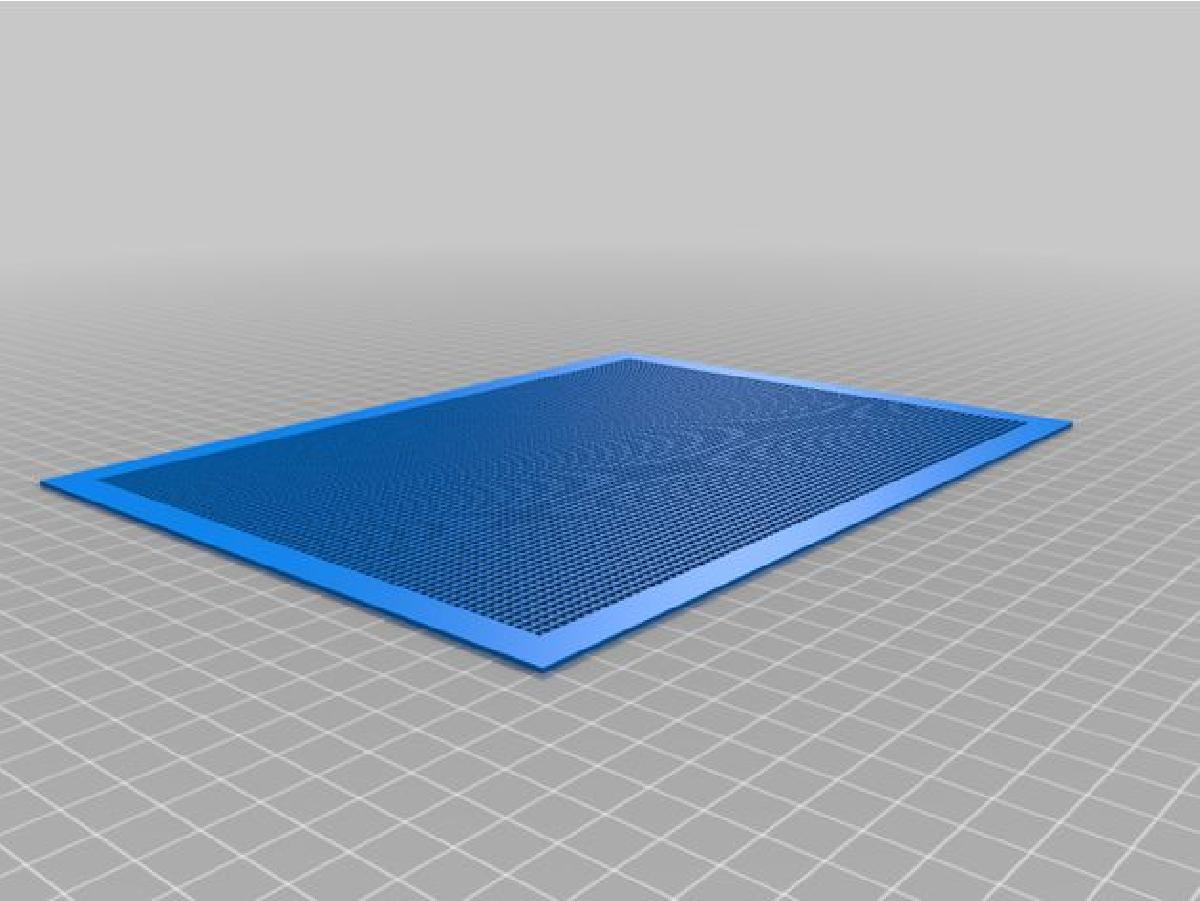

Tela de Malha Fina (Agora com Retangulos!) foi projetado para Impressora 3D. Remix do objeto de malha fina de Wauter De Bruyne, com a capacidade de criar retangulos adicionada ao arquivo de design OpenSCAD. Assim como o dele, este e um prototipo de tela de malha fina, otimizado para fatiamento com skeinforge. Ao tentar imprimir um padrao de malha fina (tamanho de malha de 2-3 mm), ele enfrentou problemas. O skeinforge fatiou a malha em pequenos quadrados, resultando em um objeto que demorou muito tempo para imprimir e teve uma aparencia desagradavel. Sua tela de malha resolveu isso sobrepondo os fios perpendiculares um sobre o outro. Um pequeno espaco entre eles garante que o skeinforge os detecte como 'linhas' em vez de 'quadrados'. Durante o processo de fatiamento, esse pequeno espaco e descartado e o resultado e um padrao de malha de aparencia agradavel. Este design funcionou muito bem para mim imprimindo telas de malha de 1,2 mm com 'linhas' a 2 mm de distancia e 0,45 mm de largura. Estou imprimindo com uma altura de camada de 0,2 mm e uma proporcao w sobre h de 1,5. Instrucoes: O design e totalmente parametrizado. Baixe o arquivo OpenSCAD e ajuste os parametros. Exemplo para uma tela de malha quadrada, tela de malha retangular e tela de malha redonda dentro do arquivo scad. O codigo e organizado em modulos, de modo que este objeto pode ser usado como uma biblioteca.

Baixar

### Modelagem 3D para Impressão em 3D: Tela de Malha Fina

Uma das áreas mais intrigantes da impressão 3D é a possibilidade de criação de modelos cada vez mais complexos e funcionais para uma variedade de aplicações. Um exemplo fascinante é o arquivo denominado **"Tela de Malha Fina"**, um remix do trabalho original de Wauter De Bruyne, agora aprimorado com a adição da capacidade de criar formas retangulares no design. Este texto abordará a criação, otimização e a importância de um modelo 3D adequado para impressão, focando especificamente neste arquivo.

#### A Evolução do Design 3D

O design de malha fina, antes da sua otimização, enfrentava desafios significativos relacionados ao fatiamento. Ao tentar imprimir um padrão de malha fina com dimensões de 2 a 3 mm, o modelo, quando processado pelo software de fatiamento Skeinforge, gerava resultados insatisfatórios. A malha, em vez de ser convertida em um padrão prático, resultava em pequenos quadrados que prejudicavam tanto o tempo de impressão quanto a estética do objeto final.

O problema central estava na forma como o software interpretava a malha: pequenos espaços entre as linhas da malha eram necessários para que o fatiador as reconhecesse como "linhas" em vez de "quadrados". Essa percepção equivocada resultava em longas horas de impressão e modelos que não atendiam às expectativas visuais e funcionais.

#### A Solução: A Tela de Malha Fina

A solução proposta por De Bruyne e remixada com a capacidade de criar retângulos pelo novo autor foi um redesign que incorpora sobreposições de fios perpendiculares. O pequeno espaço entre essas linhas, que na verdade é essencial para a aplicação do fatiador, garante que o Skeinforge processe corretamente a malha. Durante o fatiamento, esse espaço é descartado, resultando em uma estrutura final que é não apenas funcional, mas também visualmente atraente.

Usando esse design otimizado, é possível fabricar telas de malha com espessuras a partir de 1,2 mm, onde as linhas são dispostas a uma distância de 2 mm e com largura de 0,45 mm. Essa proporção garante que a impressão permaneça limpa e eficiente, reduzindo significativamente o tempo de impressão sem comprometer a qualidade do produto final. O autor do arquivo recomenda uma altura de camada de 0,2 mm e uma razão largura-altura de 1,5, o que representa um equilíbrio ideal entre detalhes e robustez.

#### Parametrização e Personalização

Um dos aspectos mais apreciados no design deste modelo é a sua total parametrização. O arquivo OpenSCAD permite ajustes fáceis e rápidos que atendem a diferentes necessidades de impressão. Os usuários são encorajados a baixar o arquivo e alterar os parâmetros de forma a criar malhas quadradas, retangulares ou redondas, conforme desejado.

Essa capacidade de personalização é essencial para a comunidade de impressão 3D. Em vez de se limitarem a um modelo fixo, os usuários têm a flexibilidade de modificar as dimensões da malha e criar objetos que atendam a requisitos específicos. Esta abordagem de design modular, com códigos organizados em módulos dentro do arquivo SCAD, transforma o projeto em uma biblioteca de recursos, que pode ser reutilizada e reconfigurada conforme necessário.

#### Considerações Técnicas

A impressão de malha fina não é apenas uma questão estética; também é um desafio técnico que envolve considerações sobre a escolha do material, configurações da impressora 3D e a própria geometrias do design. Seguem algumas dicas para garantir uma impressão bem-sucedida:

1. **Seleção de Material**: O tipo de filament utilizado para a impressão (PLA, ABS, PETG, etc.) pode impactar significativamente o resultado. Materiais diferentes têm propriedades distintas de adição, retração e adesão, o que pode afetar a precisão da malha.

2. **Configurações de Impressão**: A altura da camada e a largura da extrusão precisam ser cuidadosamente ajustadas. O autor sugere uma altura de camada de 0,2 mm, que é uma boa escolha para garantir detalhes sem aumentar excessivamente o tempo de impressão.

3. **Espaçamento e Tolerâncias**: O espaçamento entre as linhas da malha é crucial. Como mencionado, um pequeno espaço deve ser considerado para garantir que o fatiador funcione corretamente. Isso pode exigir algumas experiências e ajustes até encontrar a configuração ideal.

4. **Testes e Prototipagem**: Antes de imprimir o modelo final, é recomendado realizar testes com diferentes configurações e, possivelmente, modelos em escala reduzida para assegurar que todos os parâmetros estejam validados.

#### Conclusão

A "Tela de Malha Fina" representa uma significativa contribuição para a impressão 3D, não apenas pelos avanços em seu design, mas também pela maneira como ele reflete a natureza colaborativa e inovadora da comunidade de criadores. Os desafios enfrentados no fatiamento e impressão de malhas finas são comuns, e a resolução apresentada com o uso inteligente do espaço entre linhas tem potencial para ser aplicada em muitos outros contextos de design.

Com sua abordagem parametrizada e modular, o arquivo não é apenas uma solução específica, mas um exemplo prático de como o design 3D pode ser adaptável e escalável. Este modelo de malha fina, agora otimizado para impressão, é um convite para que os criadores continuem experimentando, remixando e aprimorando suas criações, perpetuando o ciclo de inovação que caracteriza o mundo da impressão 3D. Seja para fins artísticos, funcionais ou educativos, a telinha de malha fina destaca-se como um verdadeiro modelo de versatilidade e eficiência na fabricação digital.
