Teclado Mecanico Personalizado com Display

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Teclado Mecanico Personalizado com Display

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

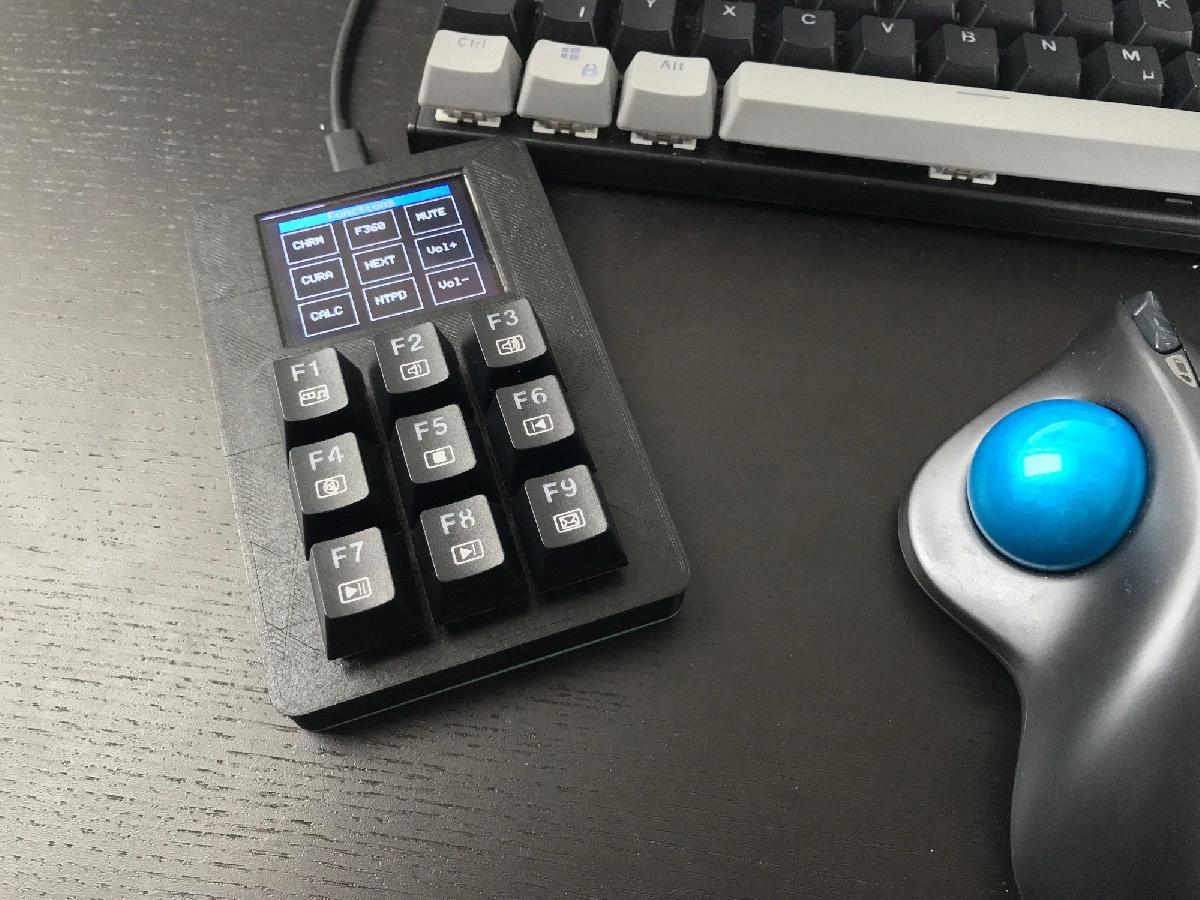

Teclado Mecanico Personalizado com Display foi projetado para Impressora 3D. Teclado com teclas mecanicas, Arduino Pro Micro & Display SPI ILI9340Dispositivo de entrada para melhorar o fluxo de trabalho e a entrada do usuario sem a necessidade de lembrar varias combinacoes diferentes de teclas.HardwareTeclas Mecanicas: EbayMicrocontrolador: Arduino Pro Micro (Ebay - diferentes modelos disponiveis)Display: Pesquisar no Ebay por ILI9341SoftwareO software que roda no Arduino usa a OneButton Library para simplesmente conectar varios botoes sem necessidade de tratamento de debounce.No momento, o software permite multiplos modos (gerenciamento de janelas, inicio de programas e entrada de caracteres especiais)O display mostra o modo selecionado atualmente e a funcao das teclas.No lado do computador, uso AutoHotKey para o manuseio de comandos.Link para o Codigo-FonteFIOSA fiacao depende do microcontrolador que voce usa e do display. Para minha configuracao atual, conectei o display de acordo com a ficha tecnica. E uma conexao SPI simples. O pino de reset esta sempre puxado para alto.Os botoes estao conectados a um pino digital cada, usando o resistor pull-up interno. O outro pino dos botoes mecanicos esta todo conectado ao aterramento. Pressionar o botao faz com que o pino seja aterrado. Isso permite um design sem outros resistores, usando apenas o microcontrolador Arduino.Trabalho em progresso!

Baixar

O modelo 3D "Teclado Mecânico Personalizado com Display" representa uma interessante combinação de hardware e software para otimizar a experiência de digitação e melhorar o fluxo de trabalho dos usuários. Vamos explorar os principais aspectos do projeto:

### Descrição Geral
Este teclado personalizado é projetado para utilizar teclas mecânicas, um microcontrolador Arduino Pro Micro e um display SPI ILI9340. A ideia é oferecer um dispositivo de entrada que facilite a execução de comandos sem a necessidade de memorizar combinações complicadas de teclas, aumentando assim a eficiência ao usar o computador.

### Hardware
1. **Teclas Mecânicas**: A escolha por teclas mecânicas é notável devido à sua durabilidade e sensação tátil, tornando a experiência de digitação mais agradável. É possível adquirir esses switches a partir de fontes como o eBay.

2. **Microcontrolador**: O Arduino Pro Micro é um microcontrolador popular que permite a fácil programação e implementação de diversas funcionalidades. Há vários modelos disponíveis, permitindo que os usuários escolham aquele que melhor se adapte às suas necessidades.

3. **Display SPI ILI9340**: Este display é utilizado para exibir informações importantes, como o modo do teclado e as funções atribuídas às teclas. O uso de um display fornece feedback visual ao usuário, aprimorando a interação com o dispositivo.

### Software
O software desenvolvido para o Arduino utiliza a **OneButton Library**, que facilita a conexão de múltiplos botões sem a necessidade de programação complexa para tratamento de debounce. Algumas funcionalidades do software incluem:

- **Modos múltiplos** que permitem ao usuário alternar entre gerenciamento de janelas, iniciar programas e inserir caracteres especiais.
- O display fornece informações sobre o modo atual, contribuindo para uma navegação intuitiva.

Além disso, o uso do software **AutoHotKey** no computador permite um tratamento de comandos ainda mais flexível e programável, possibilitando automações que otimizam as tarefas diárias.

### Fiação
A configuração da fiação é essencial e, de acordo com o autor, depende do microcontrolador e do display utilizados. O design implementado faz uso de uma conexão SPI simples para o display e conecta os botões a pinos digitais individuais, utilizando resistores pull-up internos do Arduino. Essa abordagem simplifica o design ao eliminar a necessidade de resistores externos.

### Conclusão
O "Teclado Mecânico Personalizado com Display" é um projeto inovador que combina elementos de hardware e software para criar um dispositivo de entrada eficiente e fácil de usar. Ele é ideal para usuários que buscam uma maneira prática de gerenciar suas interações com o computador, tornando-se um recurso valioso para quem trabalha com múltiplas aplicações e precisa de um ambiente de trabalho mais fluido. O projeto está em andamento, o que sugere que há espaço para melhorias e funcionalidades adicionais no futuro, convidando a comunidade maker e entusiastas de tecnologia a contribuir para seu desenvolvimento.
