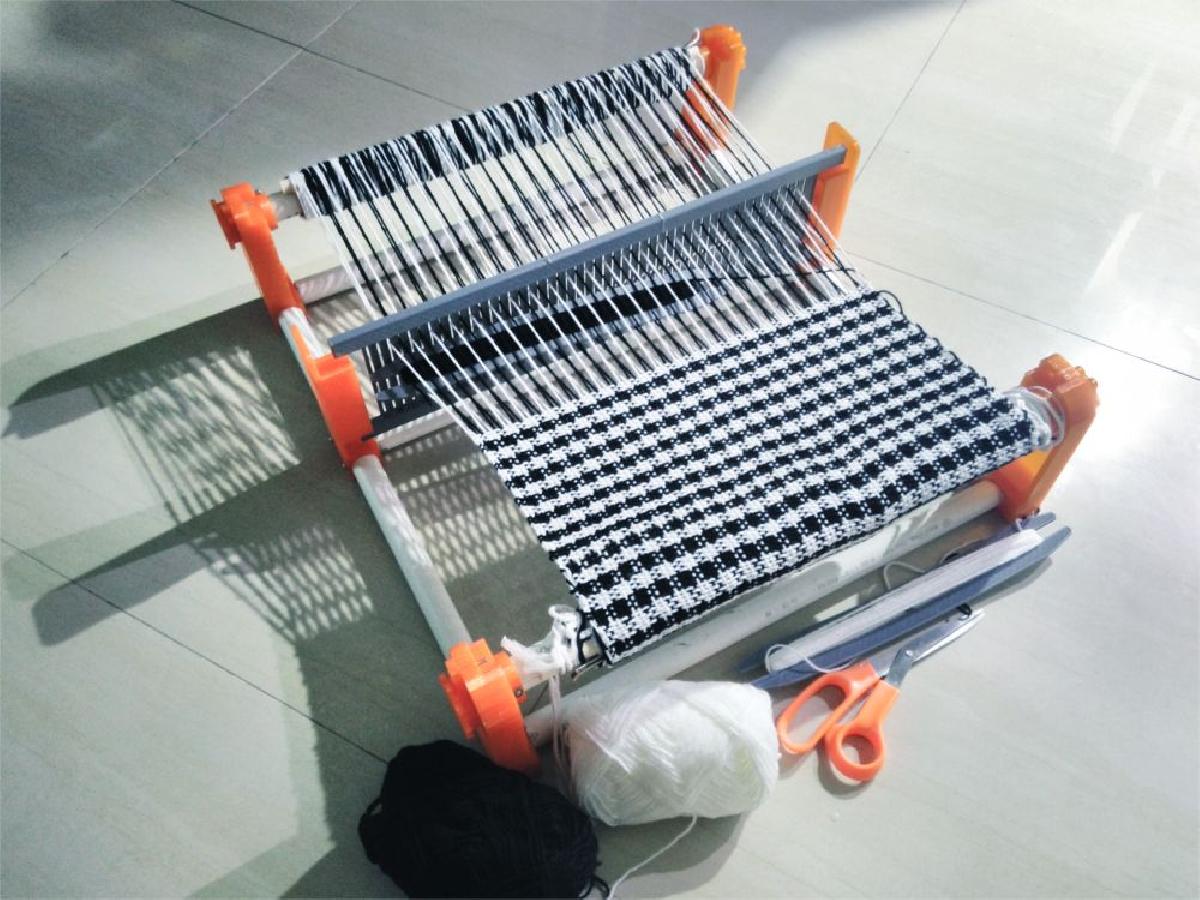

Sobre o objeto 3D Tear de La Rigido

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Tear de La Rigido foi projetado para Impressora 3D. O quadro foi projetado para eliminar o numero de tubos de PVC cortados e aumentar a resistencia e estabilidade. Apenas dois tubos de PVC correm longitudinalmente, e a viga de torcao e os suportes de trama foram redesenhados para que o PVC passe por eles. Existem 4 porcas e parafusos adicionais usados para fixar os suportes de trama no lugar e adicionar ainda mais estabilidade. Um diagrama com dimensoes foi incluido. Os arquivos incluem: Partes do Tear de Trama Rigida, Shuttle de Vara, Shuttle de Barco (ainda em desenvolvimento), Jig de Trama de Cordao (usa (2x) palitos de bambu de 5mm de espessura, instrucoes de uso aqui: https://thelibrary.org/lochist/periodicals/bittersweet/su76g.htm). O arquivo do SketchUp esta incluido para que os usuarios possam visualizar todas as pecas e modifica-las se necessario. Este design basico de tear de trama rigida incorpora tubo de PVC de 22mm de diametro e dois parafusos de 3mm x 12mm e porcas hexagonais correspondentes para as engrenagens e palhetas. A trama tem aproximadamente 400mm de largura. Recursos sobre como configurar e usar teares de trama rigida podem ser encontrados aqui: https://www.ashford.co.nz/tutorials/weaving-tutorials. Montar a trama requer soldagem por atrito. A tecnica e descrita aqui: http://hackaday.com/2014/12/30/3d-printing-technique-friction-welding/. Cola quente e usada para conectar as partes impressas com o tubo de PVC. Mas furar um pequeno buraco atraves do PVC e das partes impressas em 3D onde elas se conectam e inserir um pino ou pedaco de metal de clipe de papel para prendertudo junto funciona muito melhor. Para a engrenagem, isso e necessario ou ela escorregara quando estiver sob tensao durante a tecelagem. Este projeto de tear faz parte de um projeto mais amplo que busca fechar a lacuna entre a producao textil altamente industrializada e a producao artesanal localizada. Leia mais aqui: http://www.progressth.org/2017/07/makers-taking-on-textiles.html.
