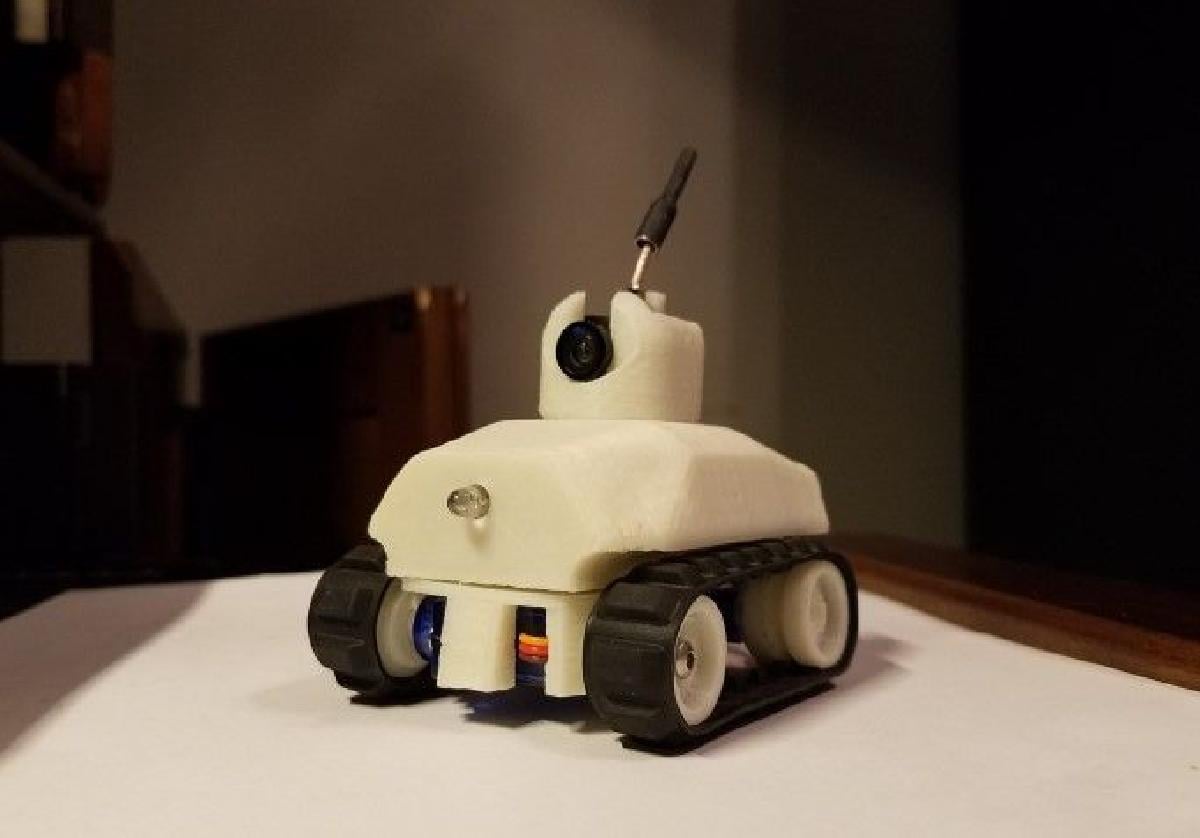

Tanque RC FPV Mini Motorizado Tiny Trak

Passatempo

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Tanque RC FPV Mini Motorizado Tiny Trak

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Tanque RC FPV Mini Motorizado Tiny Trak foi projetado para Impressora 3D. Este pequeno tanque FPV usa trilhos de Lego acionados por servos. Para construir voce precisa do seguinte: - Dois trilhos de Lego (Peca Lego: x939 ou 43903 - www.bricklink.com para melhores precos) - Dois servos (continuos [FS90R] ou modificar regulares) - Receptor de sua escolha (quanto menor, melhor) - Camera FPV mini AIO - Regulador pololu step up/down 5v - Baterias 1s (usei tattu 800mah) - Dois LEDs de 5mm (na imagem estao farois LED verdes para contraste contra ABS branco que brilha no escuro. LEDs brancos estao instalados para uso) Imprimir: - Uma Estrutura (inteira ou duas metades [frente e traseira]) - Um Chassi - Duas rodas motrizes (inteiras [use suportes] ou metades [sem suportes necessarios]) - Duas rodas nao motrizes (inteiras [use suportes] ou metades [sem suportes necessarios]) - Dois espacadores nao motrizes - Suporte para camera FPV A estrutura e impressa com suportes integrados. Veja a imagem para remover os suportes antes da montagem final. Corte o braco do servo para encaixar na roda acionada e prenda usando o parafuso fornecido. As rodas nao acionadas podem ser fixadas por parafusos M3 e espacadores. Se imprimir as metades da roda, basta colar com supercola. A estrutura e o chassi se encaixam. Cole o modulo FPV na parte superior da estrutura. ATUALIZACAO: Eu pedi LEDs brancos brilhantes e era luz demais. Arquivo atualizado para apenas um LED central. se suas luzes nao forem tao brilhantes, entao use os dois. ATUALIZACAO: Eu aparentemente esqueci de enviar o chassi de tres rodas. Isso foi corrigido. Video em https://youtu.be/3xX55TlleuA https://www.youtube.com/watch?v=c7dHLBPiJa4 Veja meus outros Tiny Traks aqui: https://www.thingiverse.com/thing:3464889 https://www.thingiverse.com/thing:3481012
