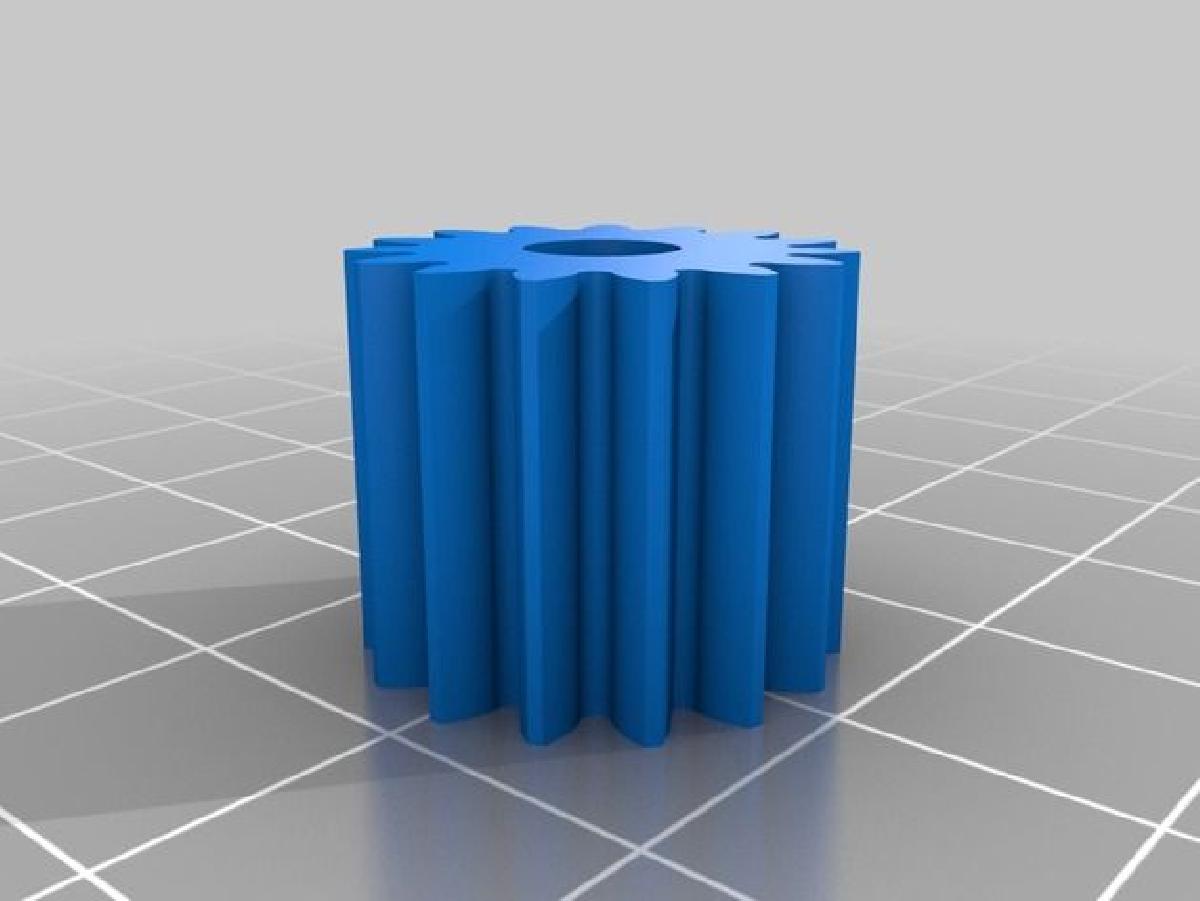

TANQUE QUAD ABERTO

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D TANQUE QUAD ABERTO

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

TANQUE QUAD ABERTO foi projetado para Impressora 3D. TANQUE QUAD ABERTOEu venho trabalhando nisso ha um tempo em meu tempo livre, mas meu trabalho me trouxe para a Coreia do Sul por alguns meses e nao posso continuar projetando com meu computador atual e falta de impressora. Isso precisa de muito amor e membros tanto da comunidade FPV quanto da impressao 3D expressaram interesse em transformar isso em um projeto em grupo, e estou animado para ver o quao incrivel podemos fazer isso juntos. Por favor, poste suas criacoes.Todos os arquivos sao de meu proprio design no momento da postagem e eu permito que sejam modificados, copiados e utilizados, mas nao vendidos. Todo o conteudo e criacoes adicionados por outros criadores tambem nao estao a venda.Por favor, leia o seguinte para se atualizar sobre o projeto.OBJETIVOSCONSIDERACOES MATERIAISHARDWARECONFIGURACAOFALHAS DE DESIGN / LISTA DE TAREFASCOMO AJUDAR Muitos criadores inspiraram este projeto e me ensinaram o que eu precisava para chegar ate aqui, alguns estao listados aqui.Por favor, verifique seus canais do YouTube para apoia-los-Daniel NoreeThomas sanladererAloha FPVKalani JFlite test3D printing NERDTodos os arquivos sao de meu proprio design e eu permito que sejam modificados, copiados e utilizados, mas nao vendidos.Principais Objetivos deste projeto1.DIVERTIR-SEDeve ser imprimivel em impressoras baratas, como Wanhao i3, outros clones i3, cr-10s e outras impressoras com volume de impressao similarDeve usar pecas comuns de mini quads FPVNao deve dependerde materiais exoticos (nylon tornaria a caixa de cambio mais facil de projetar, mas queremos que todos possam imprimir isso)Deve maximizar as partes impressas e eliminar hardware comprado sempre que possivel para MANTER BARATO-Sugestoes de material de impressao para arquivos atuaisTudo PODERIA ser impresso em PLA 3D Fila, mas a caixa de cambio precisaria de lubrificacao pesada antes de funcionar. Alem disso, usar uma bateria de 3s aumentaria a durabilidade tambem.Eu sugiro que o PEGT seja usado para a caixa de cambio e todas as partes que suportam carga devido as suas propriedades de flexao antes de quebrar e maior resistencia ao calor.-Hardware usadoUm sortimento de parafusos M3, muitos delesUnhas de acabamento de 1” 16 ou 18 ga para trilhos (vou tentar esclarecer isso)Rolamento 3x8x4 orificio de 3mm 8mm de altura 4mm de espessuraRolamento 10x15x4 orificio de 10mm 15mm de altura 4mm de espessuraEscs Xm20 x2 ou qualquer ESC miniquad capaz de 3d mode no BLheliPDB, um com sensor de corrente e OSD seria o melhorReceptor de radio RC capaz de PWM (um com pinos para cada canal) nao SBUSFios e tubo termorretratilConectores Xt60MOTORES- atualmente usando NTM propdrive 2826 1200KV/ KV mais baixo seria melhor para a caixa de cambio atualOPCOES FUTURAS DE MOTOR- espero projetar uma caixa de cambio para uso com motores de miniquad 22XX que produzem 100-200 watts a mais do que os motores NTM, mesmo com a diferenca de tamanho.Para uso FPV, o seguinte:runcam 1177 (eu uso o OWL para drives noturnos)VTX de 200-600mW (600 permite que eu sente no meu sofa e dirija ao redor da minha casa de tijolo)Qualquer oculos FPV.-CONFIGURACAO PARA ARQUIVOS ATUAISFlash escs no BLheli para modo 3d com stick central comecando sem aceleracao (isso permite frente e re, se voce nao tiver escs que facam modo 3d voce tera apenas frente em cada trilho)Conecte cada esc ao PDB como geralmente para miniquadsConecte os fios de sinal ao receptor nos canais de elevador e aileron (voce pode precisar soldar alguns conectores PWM antigos)Conecte o 5v out e terra ao receptor usando conector PWMFio um lead de bateria ao PDBUSE 2-4s Se voce obter resultados estranhos com a voltagem mais baixa, tente aumentar a potencia de arranque dos ESCs no BLheli. 4s normalmente funciona muito bem, mas 2s me causou problemas.Programe seu radioVoce quer usar mixagem de elevon, procure no youtube. Pode ser que voce precise fazer tanto a mixagem entre canais quanto inverter os conectores no receptor para que tudo funcione nas direcoes corretas.Reduza suas taxas para 60% ou menos em todos os canais se estiver usando 4s. Aumentar esse valor fara seu tanque mais rapido, mas comecei a quebrar pecas de PLA 3D Fila a 65%. Designs mais fortes e trilhos em PEGT podem permitir taxas mais altas em 4s.-Problemas com o design atual em ordem de gravidade:sem tensor de roda dianteira faz a trilha pular fora regularmente em curvas lentasConsertar- projetar e adicionar tensortrilhos de PLA quebram na juntaConsertar- imprimir em PETG XT 3D Fila / aumentar temperatura e multiplicador de extrusao no PLA / no software CAD aumentar material no ponto fracosuspensao incompletaConsertar- projetar suspensao / ou apenas colar os bracos da suspensao no lugar por enquanto (eu usei cola quente)caixa de cambio usa motor incomumConsertar- aumentar relacao de engrenagem para 18:1 para motores 2300kv e redesenhar suporte do motorsem topoConsertar- Projetar qualquer topo que voce quiser e compartilhar (quero ver um T34-85)

Baixar

O arquivo denominado "TANQUE QUAD ABERTO" é um projeto inovador para impressão 3D que visa criar um modelo funcional de tanque, levando em consideração a viabilidade de produção em impressoras 3D acessíveis e comuns. O autor, que está temporariamente na Coreia do Sul, expressa a necessidade de colaboração da comunidade para aprimorar e finalizar o projeto, encorajando os interessados a compartilhar suas criações.

### Objetivos do Projeto

Os principais objetivos do "TANQUE QUAD ABERTO" são:

1. **Divertir-se** - Usar a criação como uma forma de entretenimento e aprendizado.
2. **Imprimibilidade** - O design deve ser adaptável para impressoras baratas, como as Wanhao i3 e CR-10S, que são populares entre entusiastas de impressão 3D.
3. **Uso de Componentes Comuns** - O projeto utiliza peças que estão amplamente disponíveis e são utilizadas em mini quads FPV (First Person View).
4. **Redução de Custos** - O autor deseja que a maioria das peças sejam impressas, minimizando o uso de componentes comprados para manter o custo geral baixo.
5. **Materiais Acessíveis** - A utilização de materiais comuns para impressão é enfatizada, evitando a necessidade de plásticos mais exóticos que poderiam dificultar a produção.

### Sugestões de Materiais

Para a impressão do tanque, o autor sugere que:

- **PLA**: É aceitável, mas pode necessitar de lubrificação nas partes móveis e não possui a resistência necessária para longas durações em algumas partes.
- **PETG**: É recomendado para a caixa de engrenagens e outras peças que suportam carga devido a sua flexibilidade e maior resistência ao calor.

### Hardware Necessário

O projeto inclui uma lista de hardware detalhada, incluindo:

- Parafusos M3
- Rolamentos
- ESCs (Controladores Eletrônicos de Velocidade)
- Motores (NTM Propdrive 2826 de 1200KV, com planos para futuras adaptações para motores de 22XX)
- Componentes para FPV, como câmeras e transmissores.

### Problemas Identificados e Melhorias

O autor lista problemas potenciais no design, como a falta de um tensor de roda, e fornece soluções propostas. Essas incluem:

- **Adicionar um tensionador de roda** para impedir que a trilha salte em curvas lentas.
- **Reforçar as juntas** para prevenir quebras, imprimindo em um material mais resistente como PETG.
- **Desenvolver uma suspensão** para melhorar a estabilidade.
- **Ajustar a relação de engrenagem** para acomodar melhor os motores utilizados.

### Contribuição da Comunidade

O projeto é uma chamada à ação para a comunidade de impressão 3D e FPV. O autor incentiva a colaboração e a troca de ideias, permitindo modificações e adaptações ao design original, mas proibindo a venda do conteúdo. Ele expressa um forte desejo de ver o que outros podem criar a partir de seu trabalho inicial.

Para aqueles interessados em participar, o autor propõe que cada um pode contribuir, seja melhorando o design, compartilhando impressões ou discutindo novas ideias que possam beneficiar o projeto. A expectativa é que, através da colaboração, o "TANQUE QUAD ABERTO" evolua em algo ainda mais incrível.
