Sobre o objeto 3D Tampa do Case do Raspberry Pi 4 da Hazi + Suporte Facil para Ventilador / Suporte para PoE Hat

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

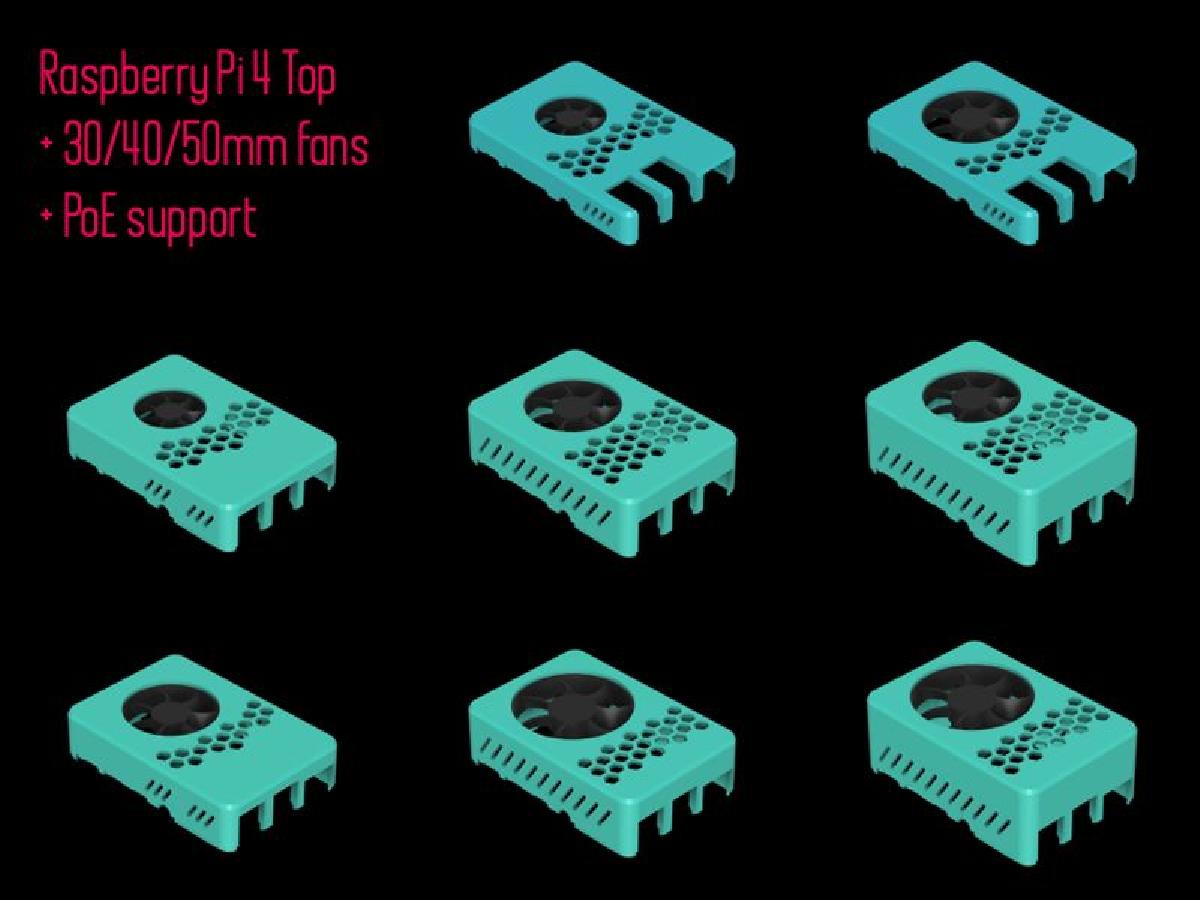

Tampa do Case do Raspberry Pi 4 da Hazi + Suporte Facil para Ventilador / Suporte para PoE Hat foi projetado para Impressora 3D. Este e um remix da incrivel Tampa de Estojo para Raspberry Pi do Malolo. Tivemos uma boa cooperacao nos ultimos dias e trabalhamos no design e em novas ideias para tornar o estojo ainda melhor.Entao, a ideia de integrar um ventilador sem os feios parafusos.Portanto, eu construi um suporte onde o ventilador e simplesmente encaixado.Atualizacoes:03.01.2020adicionada versao baixa para o refrigerador Ice Tower (ainda nao testada - feedback sobre o ajuste seria otimo)22.12.2019adicionada nova versao baixa para ventiladores de 30/40 mmadicionada nova versao media para ventiladores de 30/40 mmadicionada nova versao baixa do PoE Hat para ventiladores de 40/50 mmadicionada nova versao alta do PoE Hat para ventiladores de 40/50 mmagora com suporte de encaixe melhor centralizadoPor favor, note:Se o tamanho estiver muito grande, escale de 100% para 10%.Estojo BaixoInfelizmente, o conector do soquete GPIO esta um pouco alto demais para o estojo baixo e, portanto, precisa ser modificado. Retire o pino GPIO do conector e conecte os cabos diretamente aos pinos.Estojo MedioVoce nao deve ter problemas com os pinos gpio do ventilador.PoE HatRemova o ventilador Sunon montado do PoE Hat original do Raspberry e simplesmente use um ventilador maior de 30/40/50 mm. Por exemplo, Pi-FAN, Noctua NF-A4x10 etc.Substitua o ventilador do PoE Hat pelo soquete originalVoce pode usar um ventilador de substituicao menos barulhento no soquete original do Hat e controla-lo via sobreposicao. A unica coisa que voce precisa e de um cabo JST ZH 1.5 que voce deve soldar ou crimpar no ventilador. Atencao a polaridade. Se o soquete JST for curto-circuitado, ele nao funcionara mais!Se voce quiser acionar o ventilador desde o inicio do sistema, voce tera que mudar os limiares de temperatura e as configuracoes de niveis de resfriamento no arquivo de sobreposicao.Editar Sobreposicaocd /boot/overlayssudo cp rpi-poe.dtbo rpi-poe.dtbo.backupsudo rm rpi-poe.dtbosudo wget https://raw.githubusercontent.com/raspberrypi/linux/rpi-4.14.y/arch/arm/boot/dts/overlays/rpi-poe-overlay.dtssudo nano rpi-poe-overlay.dtsEu mudei os valores da seguinte forma:trip0: trip0 { temperature = <30000>; hysteresis = <5000>; type = "active";};trip1: trip1 { temperature = <55000>; hysteresis = <5000>; type = "active";};cooling-maps { map0 { trip = <&trip0>; cooling-device = <&fan0 2 2>; }; map1 { trip = <&trip1>; cooling-device = <&fan0 2 2>; }; };sudo dtc -@ -I dts -O dtb -o rpi-poe.dtbo rpi-poe-overlay.dts (converte .dts para .dtbo)sudo rebootPRONTO!Deixe-me saber o que posso melhorar ou qual e o seu desejo.Estou ansioso para ver suas criacoes :)
