Sobre o objeto 3D Tambor Abrasivo de Broca

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Tambor Abrasivo de Broca foi projetado para Impressora 3D. Tambor para montar tiras de papel de lija. Eu fiz dois designs: - 60 mm de comprimento x 50 mm de diametro, para usar tiras de papel de lixa de 205x60. Voce pode usar papel de lixa em rolo padrao de 120 mm de largura cortando-o ao meio. - 56 mm de comprimento x 66,8 mm de diametro, para ser usado com folhas de papel de lixa de tamanho padrao (280x230), cortadas em 5 tiras de 56x230 (veja a figura 6). Eles sao testados ate 3000 rpm, que e o maximo da minha furadeira, sem problemas. Material necessario (Imagem 1): - Tambor impresso e mordente. - Parafuso M8, cabeca hexagonal, 100 mm de comprimento. - Porca M8. - Arruela para M8 para evitar o desaperto da porca. - Fio de 1,5 mm de diametro Montagem do tambor: - Insira a mordente no orificio correspondente no tambor, alinhando o orificio da mordente com o do tambor. - Insira o parafuso de modo que a cabeca se encaixe no hexagono. - Dobre o fio em angulo de 90º deixando 6 mm no lado mais curto e 58 ou 54 mm no mais longo, dependendo do tambor que estamos montando. - Insira o fio conforme mostrado na figura 2 - Insira a arruela e a porca. Montagem do papel de lixa no tambor: - Fazer uma curva a 20 mm de uma extremidade, deixando o abrasivo para fora. - Coloque-o no tambor conforme mostrado na figura 3 e empurre para baixo. - Force o papel de lixa firmemente ao redor do tambor. - Gire a mordente para segurar o papel de lixa (Imagem 5). - Aperte a mordente empurrando com uma chave de fenda como mostrado na figura 4. Notas: - O raio do orificio do parafuso e a circunferencia da cabeca hexagonal sao projetados para se ajustar com muito pouca tolerancia para evitar vibracoes. - Para cortar o papel de lixa, use uma regua de metal e um cortador na parte do papel/tecido, cortando superficialmente (se tentar cortar completamente, voce perdera o corte). Dobre o papel pela marca e termine de corta-lo a mao. - Na versao 1.1, o diametro do orificio do parafuso foi reduzido em 0,2 mm para um melhor ajuste.

Baixar

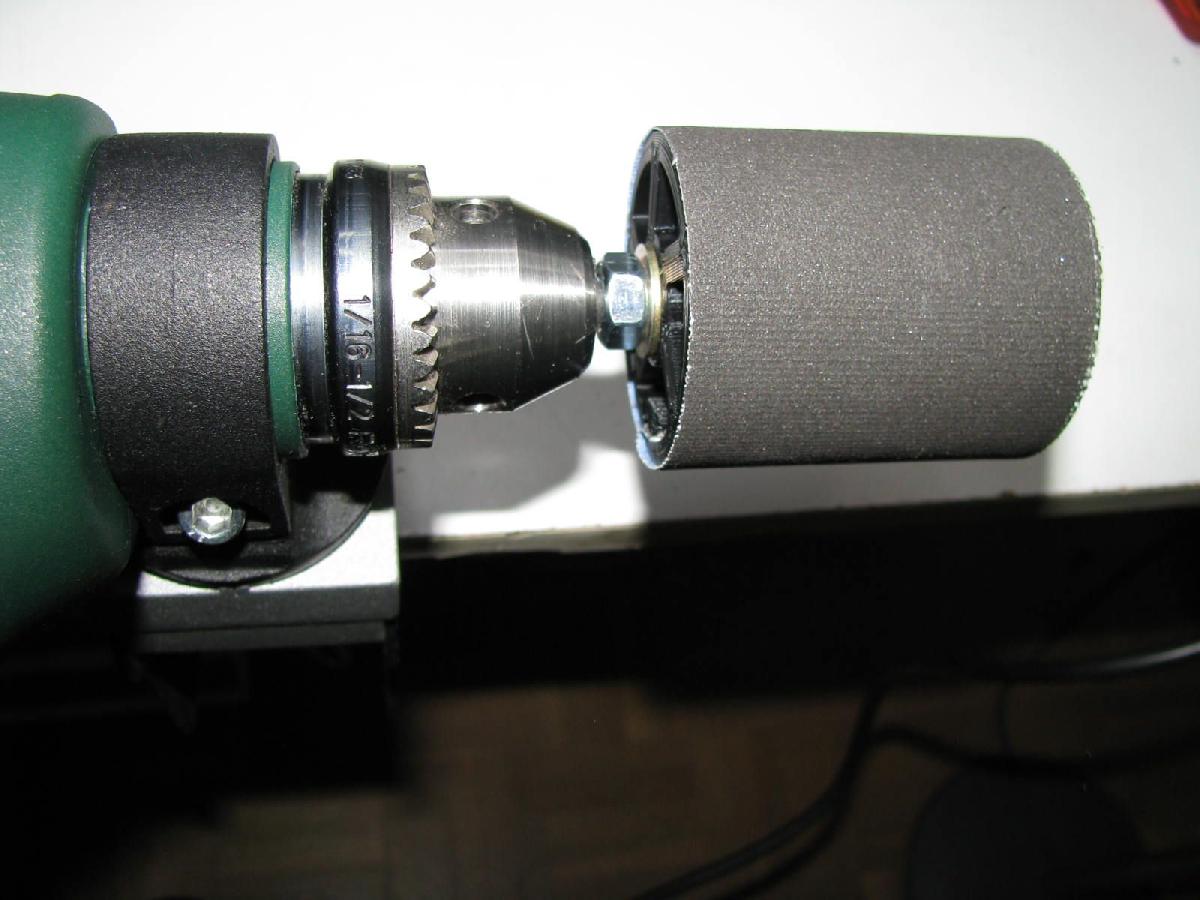

O modelo 3D intitulado "Tambor Abrasivo de Broca" é uma peça projetada para facilitar o uso de tiras de papel de lixa em um sistema de lixa rotativo, ideal para usuários de furadeiras. O design do tambor permite a montagem de papéis de lixa de tamanhos variados, proporcionando versatilidade e eficiência em projetos de acabamentos e lixamentos.

### Descrição Geral do Modelo:

O tambor é oferecido em duas variantes:

1. **Versão 1:**
- **Dimensões:** 60 mm de comprimento x 50 mm de diâmetro.
- **Compatibilidade:** Utiliza tiras de papel de lixa de 205x60 mm ou papel de lixa em rolo de 120 mm de largura cortado ao meio.

2. **Versão 2:**
- **Dimensões:** 56 mm de comprimento x 66,8 mm de diâmetro.
- **Compatibilidade:** Foi projetado para folhas de papel de lixa de tamanho padrão (280x230 mm) cortadas em cinco tiras de 56x230 mm.

Ambas as versões foram testadas para operar em até 3000 rpm, que é a velocidade máxima proposta para furadeiras convencionais, sem apresentar qualquer falha ou vibração, garantindo a segurança e a durabilidade da peça durante o uso.

### Materiais Necessários:

Para a montagem do tambor abrasivo, os seguintes componentes são necessários:

- **Tambor e mandíbula impressos em 3D:** A impressão deve ser realizada com um material adequado à resistência e durabilidade, como PLA ou ABS.
- **Parafuso M8:** Com cabeçote hexagonal e 100 mm de comprimento.
- **Porca M8:** Para fixação do tambor.
- **Arruela para M8:** Preferencialmente ondulada, para prevenir que a porca se solte durante o uso.
- **Fio de 1,5 mm de diâmetro:** Para a fixação das tiras de papel de lixa.

### Passo a Passo da Montagem:

**1. Montagem do Tambor:**
- Insira a mandíbula no orifício correspondente no tambor, alinhando os buracos.
- Coloque o parafuso de maneira que a cabeça se encaixe no hexágono da mandíbula.
- Dobre o fio em um ângulo de 90º, deixando 6 mm de um lado e 58 mm ou 54 mm do outro, dependendo do tambor.
- Insira o fio, coloque a arruela e aperte com a porca.

**2. Montagem do papel de lixa no tambor:**
- Faça uma pequena curva a 20 mm de uma extremidade, com a parte abrasiva voltada para fora.
- Posicione o papel de lixa no tambor e pressione para baixo.
- Enrole o papel firmemente ao redor do tambor e ajuste a mandíbula para segurá-lo.
- Aperte a mandíbula com uma chave de fenda para garantir que o papel de lixa esteja bem fixado.

### Notas Adicionais:

- O design considera a tolerância e o ajuste do orifício do parafuso e a circunferência da cabeça hexagonal para minimizar vibrações durante o uso.
- Para cortar o papel de lixa, recomenda-se usar uma régua de metal e um estilete apenas para fazer cortes superficiais, evitando cortes completos para não danificar o material.
- Na versão 1.1, ajustes foram feitos no diâmetro do orifício do parafuso para aprimorar o encaixe.

### Conclusão:

O "Tambor Abrasivo de Broca" é uma ferramenta útil para quem busca eficiência em trabalhos de lixamento. O uso de impressão 3D para criar seus componentes permite uma produção personalizada e ajustada às necessidades do usuário.
