Sobre o objeto 3D Suportes de reforco para Creality CR 10 / CR 10S / Mini

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

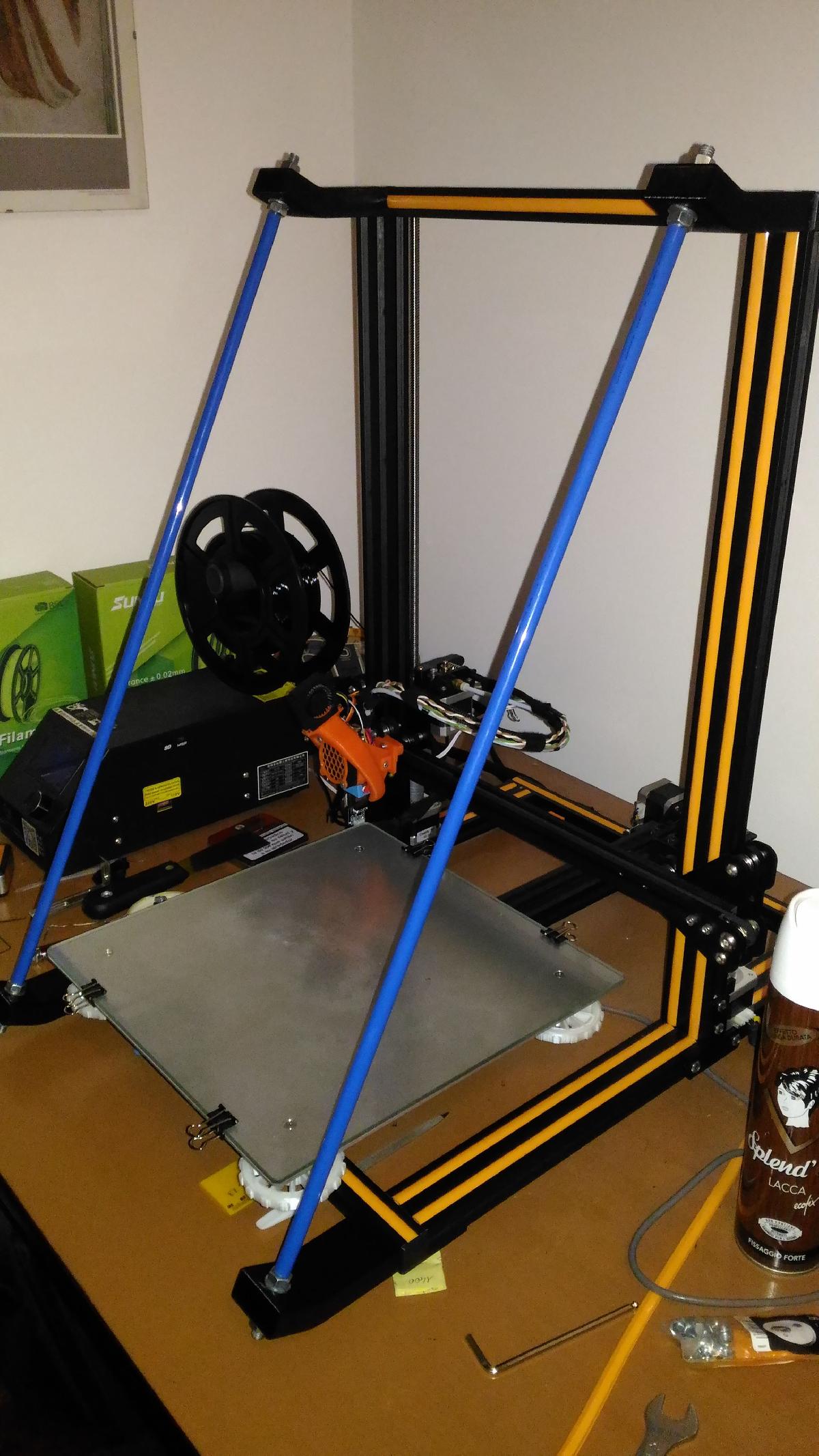

Suportes de reforco para Creality CR 10 / CR 10S / Mini foi projetado para Impressora 3D. PORTUGUESEu estava pensando em fazer reforcos para o eixo Z da minha impressora Creality CR-10S ha um tempo, mas nao consegui encontrar nada que funcionasse para o meu grupo de hotend. O problema era, claro, a altura que eu poderia ter perdido, pois as modificacoes feitas aumentaram muito seu tamanho (MicroSwiss, BLTouch, garras). Entao, eu projetei tudo com o Autodesk Fusion 360 para ainda ter o maximo de deslocamento no eixo Z disponivel na maquina e com o menor numero possivel de pecas. O material que usei para impressao e o Sunlu PET-G. Eu adoro esse material! Imprimi a 240 °C com a cama a 60 °C e um ventilador a 50%. No entanto, esses suportes tambem podem ser feitos com PLA 3D Fila ou ABS. Tudo o que voce precisa esta descrito abaixo:Filamento (claro!)2 barras roscadas de diametro 8 mm e 690 mm de comprimento (no mercado voce pode encontra-las a partir de 1 metro, e entao se munir de uma serra para corta-las)8 porcas M8 e 8 arruelas4 parafusos Allen M5 de 60 mm de comprimento (com a cabeca) para substituir aqueles ja instalados na maquina2x605 mm de tubo flexivel 10x1 RILSAN PA11 DIN 73378/74324 PHL da cor que voce mais gosta para revestir as barras roscadas (opcional).Isso e tudo!Para os dois suportes superiores, certifique-se de ter uma relacao correta STEP/MM. As juntas em cauda de andorinha devem ser muito precisas se voce quiser que fiquem paradas. Se voce achar dificil entrar na garganta, nao tenha medo! Com uma pequena lima ou um estilete (cuidado para nao se cortar!) voce pode corrigir qualquer rebarba.Alguns podem dizer que esses suportes sao volumosos, especialmente na frente, mas eu os fiz assim porque desse modo eles protegem toda a cama quando o eixo Y esta na sua maxima excursao. Alem disso, eles me deixam bastante espaco para eu poder remover minhas impressoes com conforto.Se voce gostou e construir, agradeco pelas suas fotos e seus comentarios.
