Suportes de quadro Creality CR 10 500mm 300mm, suporte para bobina e suporte para caixa de controle

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suportes de quadro Creality CR 10 500mm 300mm, suporte para bobina e suporte para caixa de controle

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

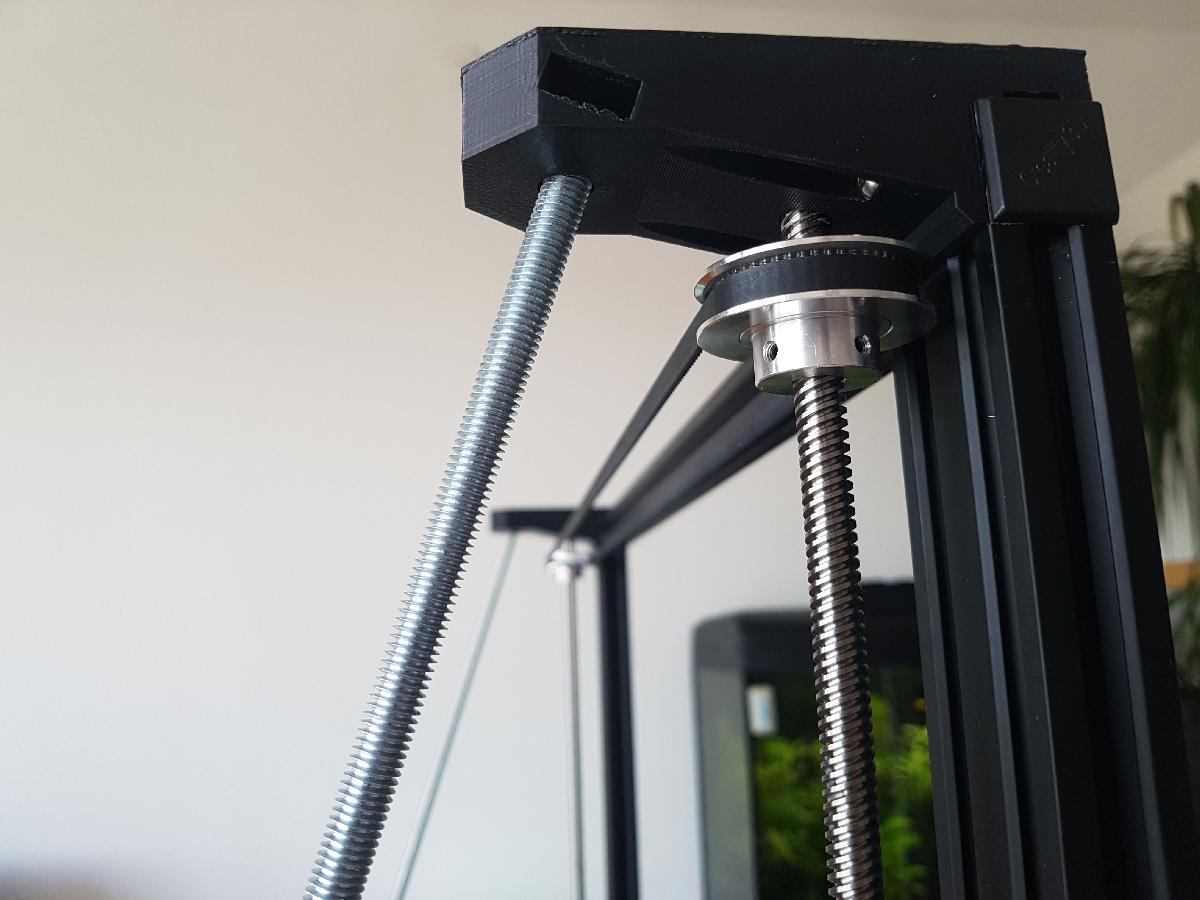

Suportes de quadro Creality CR 10 500mm 300mm, suporte para bobina e suporte para caixa de controle foi projetado para Impressora 3D. Estas sao minhas atualizacoes para a impressora Creality CR-10 S5 500mm. Os suportes da estrutura e o suporte de bobina usam varas roscadas M8 e porcas M8. O suporte de bobina usa dois rolamentos de esferas 608. As varas devem ter pelo menos 72 cm de comprimento para os dois suportes e 15 cm para o suporte de bobina. Entao, se voce comprar duas varas de 1m, deve ter mais do que o suficiente. As pecas sao montadas na estrutura com parafusos M4 e porcas T correspondentes. Voce precisara de 18 porcas T no total. Todas as pecas devem ser impressas facilmente com pouco ou nenhum suporte. O suporte superior deve ser virado 180 para ser impresso de cabeca para baixo. Os bracos da caixa de controle sao melhor impressos deitados de lado. Eu imprimi o meu em ABS em uma Wanhao 4Ds. Altura de camada de 0,1 mm para obter um acabamento suave, embora 0,2 ou mais funcione bem. 4 contornos, 4 camadas superiores e 4 camadas inferiores com cerca de 25% de preenchimento para resistencia, embora menos tambem funcione. Apoio apenas da placa de construcao. 26 de maio de 2018, versao nao testada carregada para se ajustar a estrutura de 300mm com base nas medidas dadas nos comentarios. 9 de junho de 2018, adicionado suporte de bobina de tamanho grande. 24 de junho de 2018, bloqueio Dual Z para o CR10-500. Tive alguns problemas com os dois lados saindo de alinhamento, entao olhei as possibilidades e uma correia fechada GT2 de 1220mm e duas polias GT2 de 50 dentes se encaixam perfeitamente. Voce perde cerca de 20 mm de deslocamento em Z. Pode ser reduzido para cerca de 10 mm se voce inverter as polias, mas eu queria que elas ficassem o mais perto possivel dos rolamentos superiores. Quando voce monta-las, certifique-se de alinhar sua cama para que fique na mesma altura acima da estrutura de ambos os lados e so entao gire cada eixo Z para que os eixos X fiquem paralelos a cama. Eu fiz uma pequena peca de nivelamento da cama que voce pode imprimir e usar para ajudar a alinhar a cama. As polias de 50 dentes sao um pouco dificeis de encontrar em comparacao com as de 40 e 60, mas eu as encontrei no aliexpress. Certifique-se de que tenham furo de 8 mm. Deve ser possivel fazer o mesmo para o S4 e S3 com 976mm e 28T e 760mm e 20T, mas eu nao confirmei esses numeros.
