Sobre o objeto 3D Suportes de Montagem de Cama Piezo de Precisao Beta para Camas Fixas com Parafuso M3 de 27 mm Piezos
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

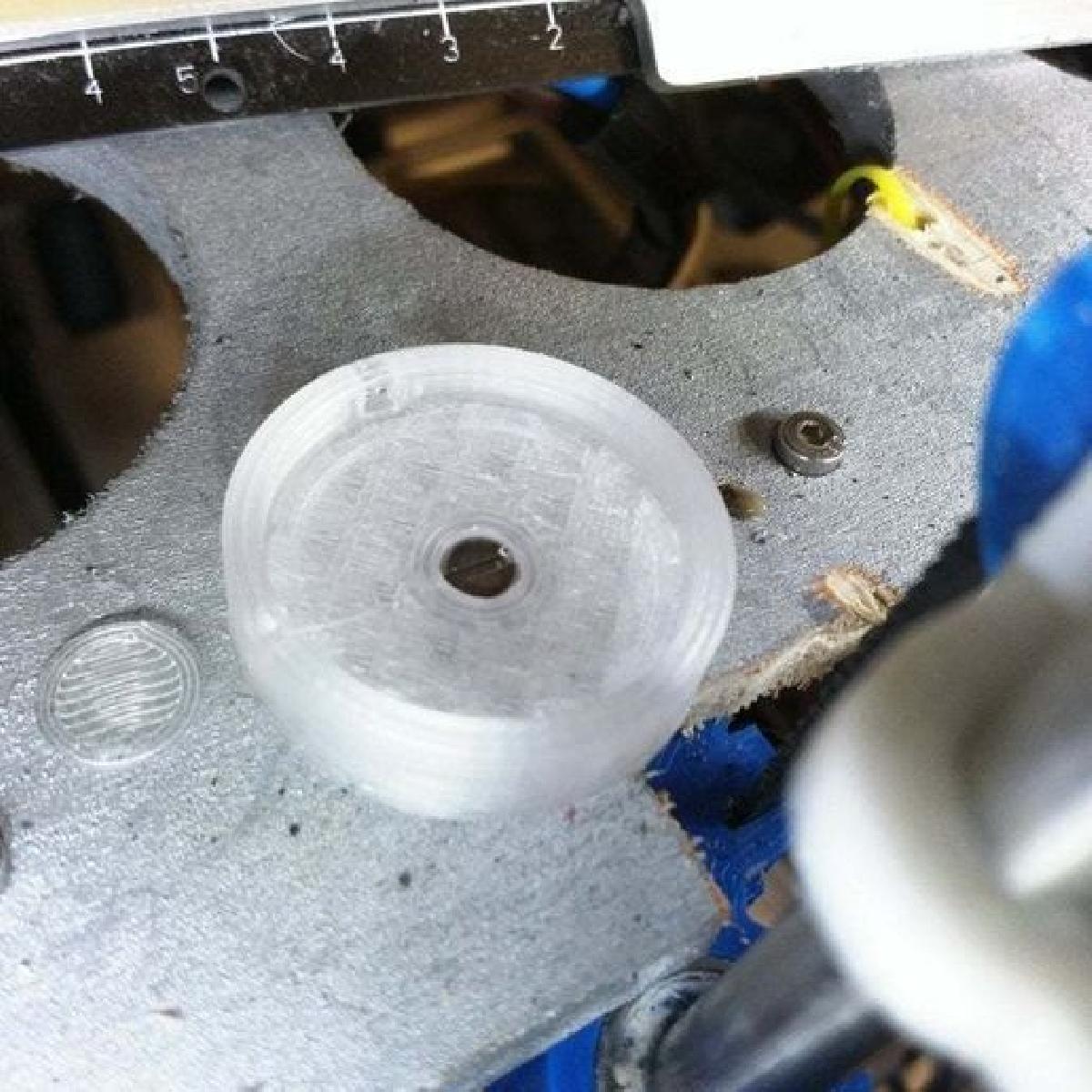

Suportes de Montagem de Cama Piezo de Precisao Beta para Camas Fixas com Parafuso M3 de 27 mm Piezos foi projetado para Impressora 3D. Estas sao montagens de cama para o sistema de z-probe Precision Piezo. Existem 3 partes. A parte inferior, com formato de copo, possui um orificio para montagem com parafuso para se conectar ao seu carro. Prenda-a com um parafuso m3. Em seguida, insira um piezo de 27 mm com a face ceramica voltada para cima. Passe os fios atraves do pequeno orificio. Isso funciona melhor com piezos da Murata com fios finos. Agora pegue a parte do meio (disco com um orificio nele) e a parte superior (manipulo), e file um pouco do orificio na parte do meio para que a parte superior se encaixe confortavelmente, mas ainda possa girar. Separe-as. Cole a parte do meio na parte inferior ao redor de sua circunferencia (supercola/acetona) para que o lado plano fique voltado para cima. Agora faca o orificio na parte superior que desce pelo embolo de 2,8 mm perfurando-o. Nao perfore completamente o embolo, deixando cerca de 1 mm de plastico la. Fixe a cama com parafusos m3, use uma arruela na parte inferior e depois uma porca trava. Aperte bem. Em seguida, parafuse isso no embolo/manipulo da parte superior, cerca de 2,5 mm. Agora repita nas outras 3 (ou 2) montagens. Agora voce pode ajustar a cama aos suportes piezo da parte inferior/media usando os embolos. Para ajustar o nivel da cama, voce tera cerca de 2,5 mm de movimento para cima ou para baixo, use uma chave de fenda/chave hexagonal para segurar o parafuso que passa pela cama de cima. Em seguida, gire o manipulo para levantar/abaixar a cama. Fie os piezos a um PCB Precision Piezo (www.precisionpiezo.com/shop) (ou veja o site para detalhes sobre como fazer o seu proprio) e siga o guia do kit Piezo para sintonizar o circuito.
