Suporte/rolador de bobina de protecao contra umidade excessivamente complicado

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte/rolador de bobina de protecao contra umidade excessivamente complicado

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

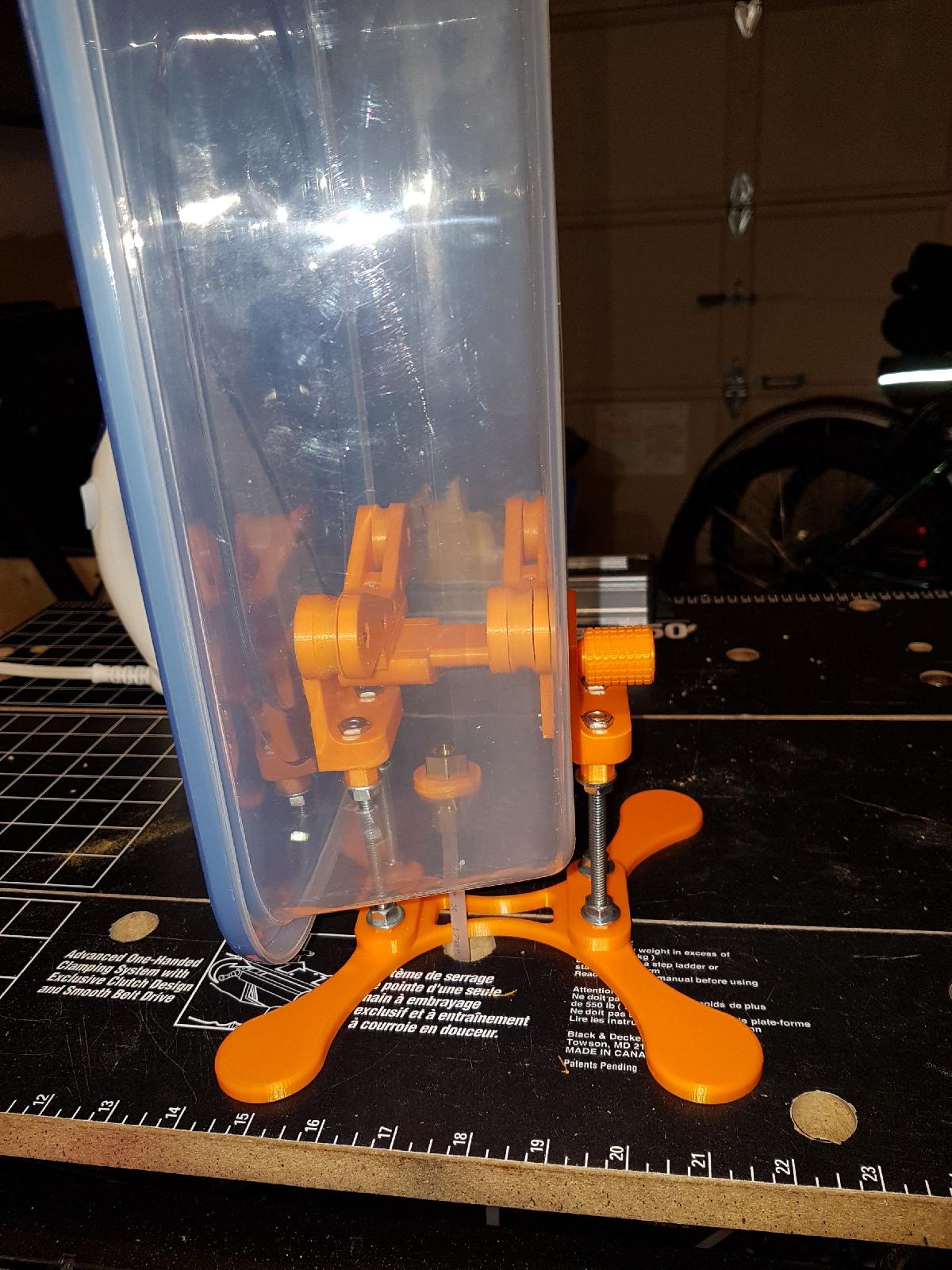

Suporte/rolador de bobina de protecao contra umidade excessivamente complicado foi projetado para Impressora 3D. Esta e a minha solucao excessivamente complicada / superdimensionada para evitar que a umidade estrague meu filamento enquanto imprime na minha garagem. O carretel fica sobre os rolos dentro do recipiente e alimenta um tubo na parte inferior. O conjunto de rolos tem um botao de ajuste na parte externa para ajustar a largura dos rolos a fim de acomodar diferentes larguras de carreteis. A largura do deslizante/carriage e ajustada usando um parafuso de 1/4 com duas porcas de 1/4 no carro para alinha-lo, bem como controlar o espacamento. No final do parafuso de ajuste do carro, tenho uma porca de bloqueio feita sob medida que eu rosqueei depois para fazer um ajuste apertado. Isso impede que o botao de ajuste se mova para dentro e para fora. O lado oposto ao botao de ajuste e plano para que fique nivelado com a tampa do recipiente. Todo o conjunto de rolos pode ficar diretamente na base ou, usando o espacador do suporte do deslizante-carriage e quatro parafusos de 1/4, pode ser elevado como mostrado na foto. Eu usei parafusos e porcas m3 e m4 para o restante do conjunto (atualizarei a lista completa de tamanhos mais tarde, incluindo o comprimento dos parafusos do carro).Problemas ao montar isso:Os buracos em forma de hexagono para as porcas nao sao necessariamente o melhor ajuste. As vezes, eu tinha que enfiar uma pequena chave de fenda chata para segurar as porcas firmes enquanto apertava os parafusos. Os dois parafusos m3 que seguram o conjunto de rolos ao carro tiveram que ser cortados para um comprimento personalizado a fim de evitar que interferissem no conjunto deslizante, enquanto ao mesmo tempo eram longos o suficiente para se fixar nas porcas. O comprimento estava entre 11 e 12 mm. O plugue do botao de ajuste e extremamente apertado. Eu tive que lixar a borda de bloqueio para que ele se encaixasse. Mas agora nunca mais se movera. As porcas de alinhamento no carro podem travar enquanto rosqueiam o parafuso do carro. Para corrigir isso, rosqueie o parafuso atraves de uma e puxe ou empurre enquanto rosqueia pela segunda ate que o parafuso se mova sem resistencia. As porcas de bloqueio do eixo sao um ajuste delicado e apertado, um pouco de lixamento pode ser necessario para que se encaixem. Eu tambem usei um pouco de supercola para fixa-las nas roscas do parafuso do carro, foi um trabalho delicado. Eu as testei juntas, usei a rosca, separei-as e coloquei uma de cada lado do suporte do carro. Comecei a rosquear o parafuso do carro e, pouco antes da ultima volta, coloquei uma gota de cola louca de cada lado.O recipiente e o recipiente mais barato que consegui encontrar que se encaixasse no meu filamento. Eu o comprei na Dollarama (uma cadeia de lojas de um dolar canadense). Ele e mantido no lugar com o deslizante e o suporte do deslizante, bem como os dois parafusos do carro no lado do suporte. No total, eu perfurei 8 buracos no recipiente, 4 para os parafusos no suporte do deslizante, 1 para o parafuso do carro que ajusta a largura do deslizante/carriage, 2 para os parafusos do carro que vao do deslizante para a base e 1 para o encaixe de pressao de latao. Eu tentei manter todos os buracos no tamanho minimo necessario para que se encaixassem, o buraco do parafuso de ajuste do carro exigiu um pouco de lixamento para que o botao de ajuste girasse livremente.O conector na parte inferior do recipiente e um encaixe de pressao de latao para tubo PVC de 1/4. Eu fiz uma arruela simples de duas pecas com o angulo correto para mante-lo nivelado no meu recipiente.No final, estou muito feliz com este projeto. Coloquei um sensor de umidade dentro com alguns pacotes de gel de silica. O interior do recipiente esta atualmente a 19% (o minimo para o sensor), enquanto o resto da minha garagem esta atualmente a 82% de umidade.Se voce tiver alguma duvida, fique a vontade para perguntar. Se minhas instrucoes nao estiverem claras, tambem fique a vontade para perguntar.Esta construcao foi complicada de proposito, pois eu estava super entediado na semana passada e continuei adicionando e adicionando, enquanto tentava nao reformular nenhuma das partes anteriores porque tambem estava sendo preguicoso (tedio e preguica andam juntos).
