Imprimir STL Suporte/montagem de espelho secundário para telescópio dobson Modelo 3D - 99547
Things 3D Fila
Suporte/montagem de espelho secundário para telescópio dobson
Workshop e Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Suporte/montagem de espelho secundário para telescópio dobson
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

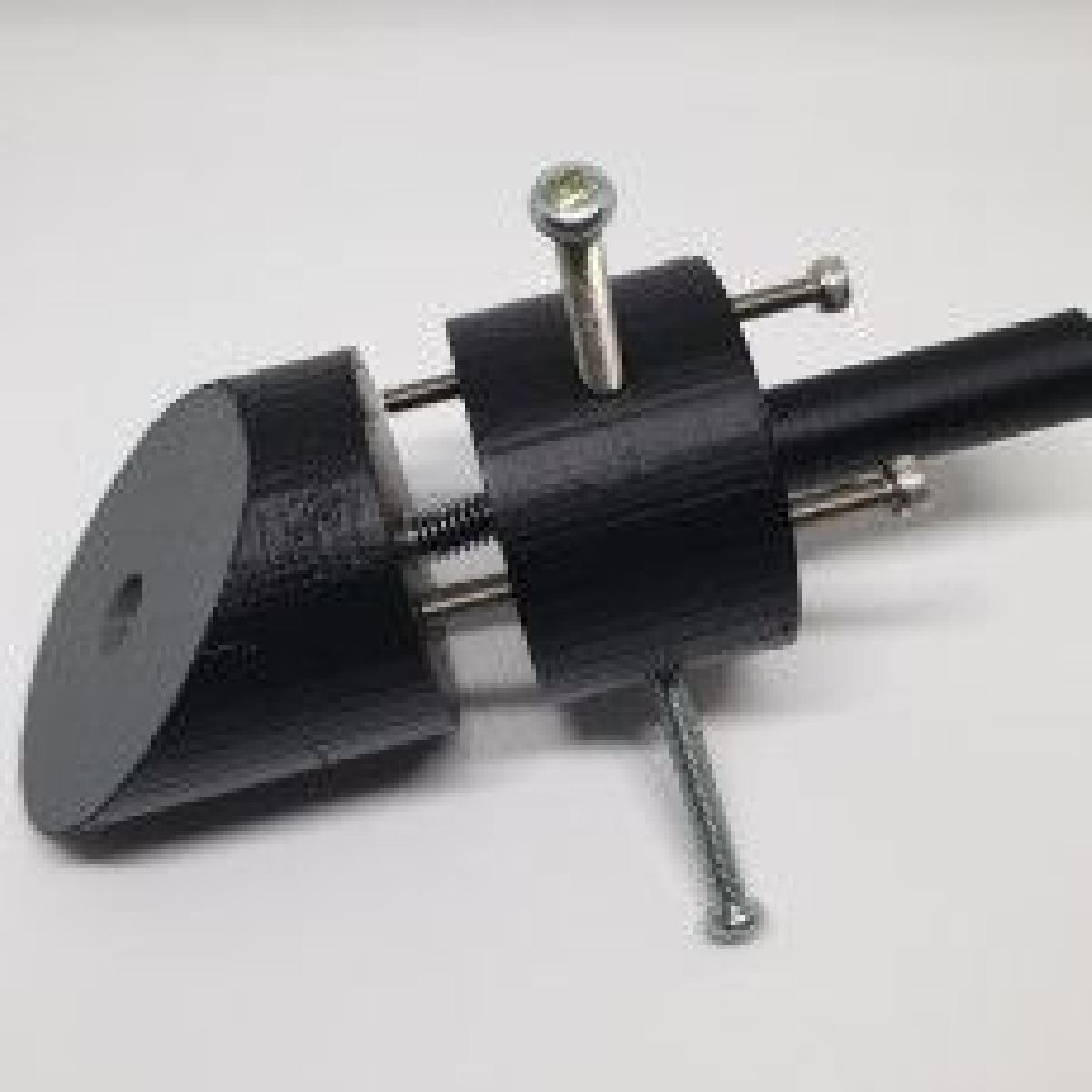

Suporte/montagem de espelho secundário para telescópio dobson foi projetado para Impressora 3D. Um suporte de espelho secundario simples para um espelho diagonal com um eixo menor de 4 cm ou mais.Eu projetei este suporte de espelho secundario para o meu projeto de construcao do telescopio dobson usando um espelho primario de 203 mm de diametro e um espelho secundario com 70 mm de eixo menor.Este suporte de espelho diagonal simples tem os 3 parafusos basicos a 120 graus para ajustar a inclinacao do espelho secundario. A rotacao e a translacao para frente e para tras do tubo do telescopio sao alcancadas gracas ao botao no qual uma porca M4 esta alojada.E um projeto simples, mas eficiente. As fotos mostram o suporte impresso pintado com uma tinta preta lisa que parece mais bonita assim. Adicional tambem e a parte base projetada para palhetas de aranha M5 para aqueles que preferem uma palheta de aranha mais robusta, mesmo que nao seja tao necessario. Pecas necessarias 3 x parafusos cabeca tampa M3x45mm 3 x porcas M3 1 x parafuso cabeca da panela M4x65mm 1 x lavadora plana M4 3 x porcas M4 1 x porca de asa M4 ou porca M4 normal 1 primavera Haste rosqueada M4 (para a palheta aranha)
O modelo 3D é um suporte ou montagem para um espelho secundário de um telescópio Dobson. O seu design simples e eficiente foi criado para um espelho diagonal com um eixo menor de 4 cm ou mais. Esse suporte foi desenvolvido especialmente para uso em um projeto de construção de um telescópio Dobson que utiliza um espelho primário de 203 mm de diâmetro e um espelho secundário de 70 mm de eixo menor.A funcionalidade do suporte é garantida por três parafusos básicos que estão colocados a 120 graus um do outro para o ajuste da inclinação do espelho secundário. A rotação e a movimentação para frente e para trás do tubo do telescópio são alcançadas por um botão que acomoda uma porca M4.
O visual do suporte é aprimorado pela pintura lisa de cor preta, como pode ser observado em fotos fornecidas. Outra característica adicional é a parte de base projetada para as palhetas de aranha M5, para quem prefira uma palheta de aranha mais robusta.
As peças necessárias para montar o suporte incluem três parafusos de cabeça de tampão M3x45mm, três porcas M3, um parafuso de cabeça da panela M4x65mm, uma arruela plana M4, três porcas M4, uma porca de asa M4 ou uma porca M4 normal, uma mola, e uma haste rosqueada M4 para a palheta de aranha.
O arquivo para a impressão 3D desse suporte permite a criação de um acessório essencial para a operação adequada de um telescópio Dobson, levando em conta os requisitos específicos deste tipo de telescópio.
