Suporte/montagem de espelho secundário para telescópio dobson
Vario
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Suporte/montagem de espelho secundário para telescópio dobson
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

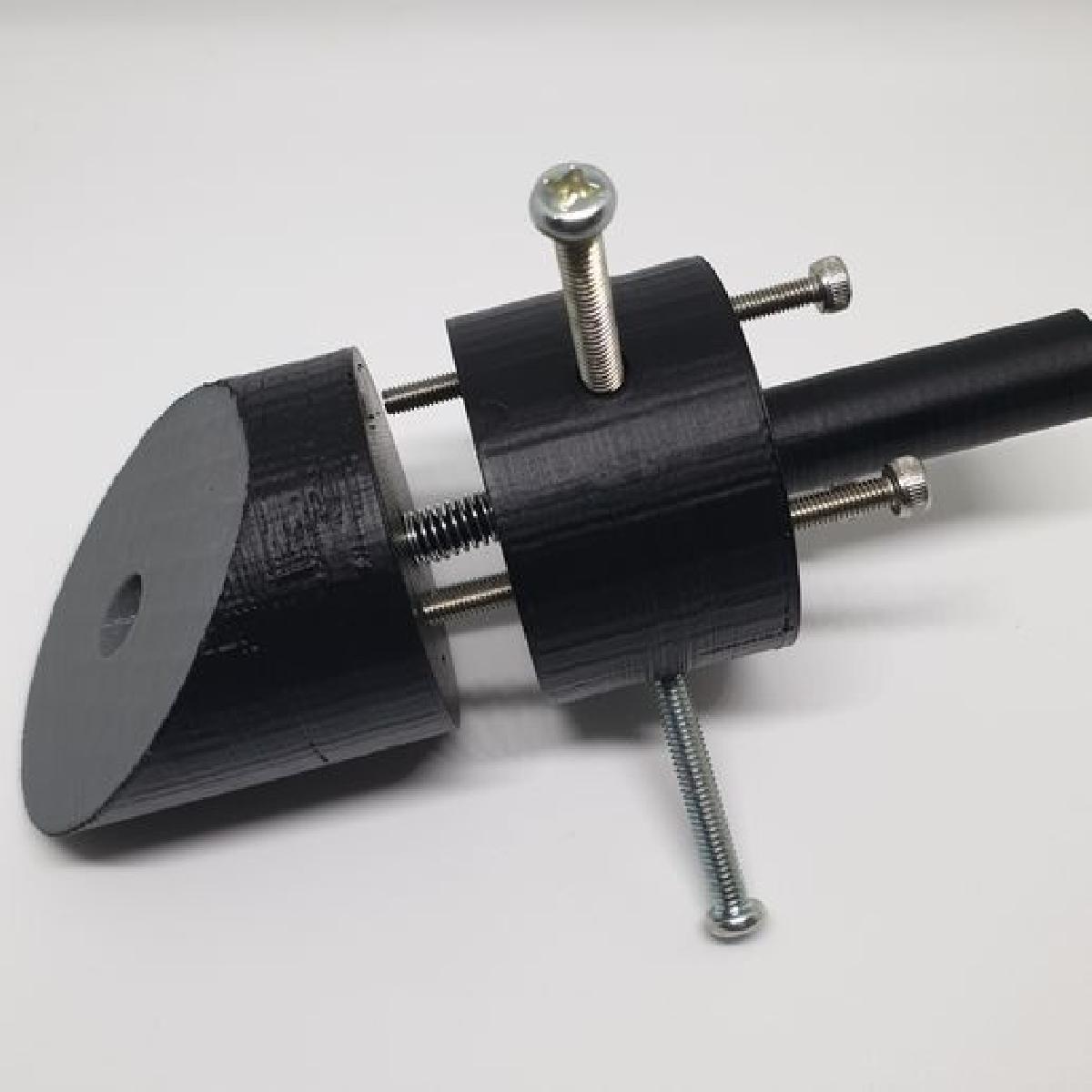

Suporte/montagem de espelho secundário para telescópio dobson foi projetado para Impressora 3D. Um suporte de espelho secundario simples para um espelho diagonal com um eixo menor de 4 cm ou mais. Projetei este suporte de espelho secundario para meu projeto de construcao do telescopio dobson usando um espelho primario de 203 mm de diametro e um espelho secundario com 70 mm de eixo menor. Este suporte de espelho diagonal simples tem os 3 parafusos basicos a 120 graus para ajustar a inclinacao do espelho secundario. A rotacao e a translacao para tras e para frente do tubo do telescopio sao alcancadas gracas ao parafuso M4. E um design simples, mas eficiente. Atualizacao 26/08/2019 Finalmente acabei pintando o suporte do espelho de preto e tambem fiz um pequeno botao para ajustar facilmente a distancia para tras e para frente do telescopio. Atualizei as fotos com a montagem pintada, mais agradavel de se ver a finalizada! Eu adicionei a parte de base projetada para palhetas de aranha M5 para aqueles que preferem uma palheta de aranha mais robusta, mesmo que nao seja tao necessario. Pecas necessarias * 3 x parafusos de cabeca M3x45mm * 3 x porcas M3 * 1 x parafuso de cabeca cilindrica M4x65mm * 1 x arruela plana M4 * 3 x porcas M4 * 1 x porca borboleta M4 ou porca M4 normal * 1 mola * Haste roscada M4 (para a palheta de aranha)
