Suporte Vertex V HV 4 & HBM BF 25 Vario para Nema 23.

parts

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte Vertex V HV 4 & HBM BF 25 Vario para Nema 23.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

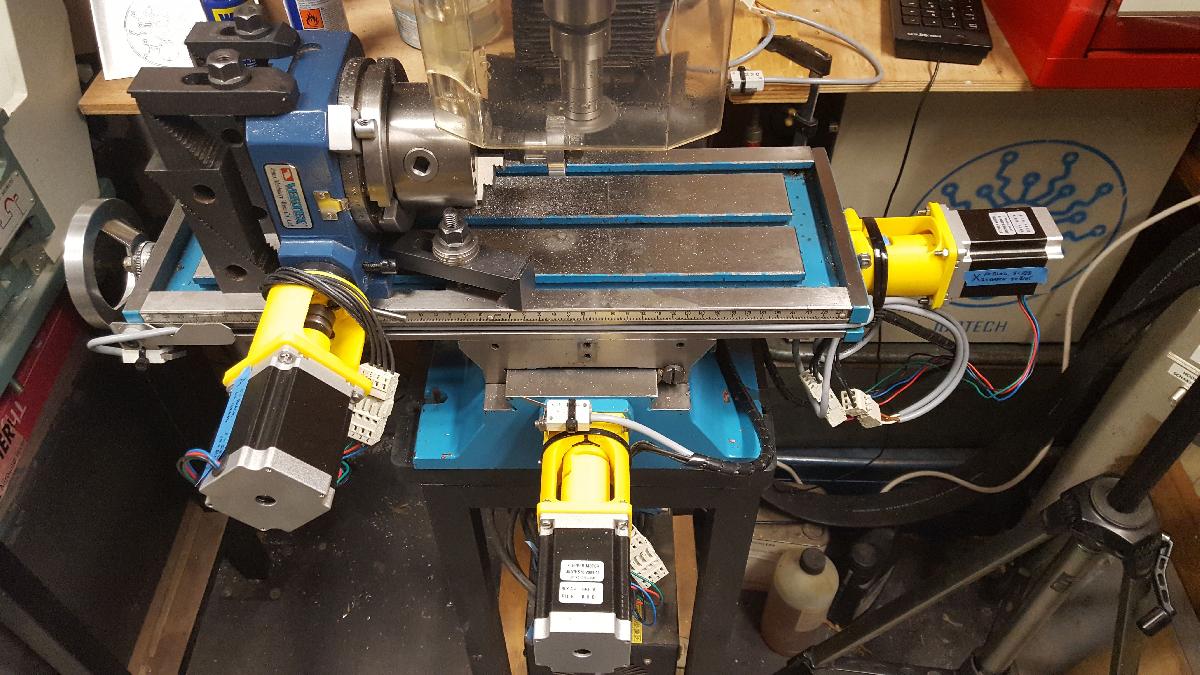

Suporte Vertex V HV 4 & HBM BF 25 Vario para Nema 23. foi projetado para Impressora 3D. Eram alguns motores de passo e drivers que sobraram para eu brincar, entao eu fiz suportes para monta-los em uma pequena fresadora que eu tenho. Incerto se o plastico ABS e forte o suficiente, eu ainda queria tentar. E de fato, o suporte do motor Z quebrou um pouco entre as camadas durante a montagem. Infelizmente, foi facilmente consertado com acetona. E possivel que isso nao tivesse acontecido se eu tivesse impresso esses suportes em uma resolucao mais fina. Neste caso, eu imprimi os suportes em 0,3 mm de resolucao porque usei filamento de 3 mm e queria economizar tempo. O preenchimento utilizado e de 60%, porque temia que o plastico nao fosse forte o suficiente de outra forma.O primeiro teste foi fresar a forma de uma bicicleta a partir de MDF. O unico problema durante esse teste foi a folga demais na conexao do motor com o eixo. Eu consertei isso colocando um pouco de fita azul de nylon no acoplador do motor com o eixo. Fiz isso nos eixos Y e Z. Infelizmente, eu esqueci de tirar uma foto desse teste de fresagem :-( (mas voce pode ve-lo ao fundo em uma das fotos :-) Depois disso, tentei fresar um pouco de compensado. Desta vez, fiz um suporte para chaves Allen que consiste em duas partes. Eu queria testar a precisao da maquina com esses suportes de plastico. Foi bom o suficiente para fazer as duas partes se encaixarem super justas. Eu apenas as marteleias juntas, e a conexao e mantida apenas pela friccao. Mas, como voce pode ver na foto, eu precisei limpar muito depois que saiu da fresadora.E para ser justo, essas ferramentas sao feitas para metal, entao decidi testar aluminio. Desta vez com um 4º eixo. Nesse teste, eu freshei uma engrenagem. Voce pode ve-la em uma das fotos. Nesse caso, eu fiz uma engrenagem com 36 dentes, porque e facil fazer o codigo G :-). Claro que eu primeiro tive que fazer sua forma basica no torno. E sim, eu poderia ter feito isso tambem na fresadora, mas o torno foi mais rapido :-).E sim, eu sei que minha configuracao nao e muito profissional (veja as fotos) com os interruptores finais. Isso porque, afinal, e um experimento. Pode ser que eu altere isso no futuro, talvez eu os remova..... mas isso nao e aconselhado para iniciantes. Tambem sei que o display nao mostra a RPM da fresadora. Ainda preciso consertar isso em algum momento :-)Entao, posso dizer que esses suportes de plastico ABS seguram muito bem, e a maquina se move dentro de 0,01 mm por enquanto. A maquina esta funcionando ha cerca de 40 horas agora e tudo ainda esta solido.A fresadora e uma HBM BF25 Vario A mesa rotatoria e uma Vertex V-HV-4 Os motores sao Nema 23 Os parafusos que eu usei sao: 8X M3x10 e porcas 8X M6x 60mm e porcas e arruelas Os parafusos para montar o suporte na mesa rotatoria Vertex ja estao incluidos com essa mesa Se voce tiver alguma duvida, fique a vontade para perguntar Voce acha que eu esqueci de algo ou cometi um erro? Sinta-se a vontade para comentar
