Sobre o objeto 3D Suporte ventilador 120x120x25mm Anycubic I3 Mega

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte ventilador 120x120x25mm Anycubic I3 Mega foi projetado para Impressora 3D. Suporte para colocar ventilador de 120x120x25mm na Anycubic I3 Mega.Ajustar bem a expansao horizontal, para que os furos rosqueiem bem. Se ficar muito justo, e mais dificil rosquea-los (mas e melhor porque fica mais firme), se ficar muito solto nao faz pressao. Voce deve imprimir os 3 arquivos:6UDS Cubos, para aumentar a impressora e que haja espaco para o suporte.1UD Suporte para ventilador 120x120x25mm.2UDS Porcas roscadas para fixar o suporte a tampa (pode-se dispensar se nao tiver tampa, fica igualmente firme).Parafusos necessarios:6 Parafusos M3x20mm para fixar os cubos a base da impressora.2 Parafusos M3x10mm (ou mais longos), para parafusar as porcas roscadas ao suporte do ventilador.2 Parafusos M3x10mm para fixar o suporte do ventilador pelo lado da impressora. Esses parafusos podem ser recuperados do ventilador atual da impressora.4 Parafusos M3x30mm para fixar o ventilador ao suporte do ventilador.Montagem:Parafusar os cubos a tampa da impressora com ela removida e depois parafusar a tampa a caixa da impressora.Remover o ventilador e suporte de ventilador existentes.Parafusar o ventilador 120x120x25mm ao suporte de ventilador impresso. Fixa-lo com dois parafusos pelos furos do lado da impressora (ver foto).Virar a tampa inferior metalica da impressora e coloca-la ao contrario, para melhorar o fluxo de ar.Parafusar as duas porcas impressas a tampa e ao suporte do ventilador.

Baixar

O modelo 3D denominado "Suporte Ventilador 120x120x25mm Anycubic I3 Mega" é um componente essencial para melhorar a eficiência de resfriamento da impressora 3D Anycubic I3 Mega. Este suporte foi projetado especificamente para acomodar um ventilador de dimensões 120x120x25mm, que é comumente utilizado em sistemas de refrigeração de impressoras 3D.

### Descrição do Modelo
O suporte é impresso em 3D e possui um design que favorece a instalação segura e eficaz do ventilador. É importante ter atenção ao ajuste da expansão horizontal durante a impressão, pois um encaixe muito apertado pode dificultar a instalação dos parafusos, enquanto um encaixe muito solto não garantiria a tensão necessária para um suporte firme. Assim, um equilíbrio deve ser buscado para garantir que os furos do suporte rosqueiem adequadamente.

### Componentes Necessários
Para a montagem deste suporte, é necessário imprimir três arquivos distintos:
1. **6 UDS Cubos**: Esses cubos servem para elevar a impressora e criar espaço suficiente para a instalação do suporte do ventilador.
2. **1 UD Suporte para Ventilador**: O suporte propriamente dito, que será responsável por fixar o ventilador à estrutura da impressora.
3. **2 UDS Porcas Rosqueadas**: Estas porcas são utilizadas para fixar o suporte à tampa da impressora, embora possam ser dispensadas caso a impressora não possua tampa.

### Parafusos Necessários
A montagem requer alguns parafusos, que incluem:
- **6 Parafusos M3x20mm** para a fixação dos cubos à base da impressora.
- **2 Parafusos M3x10mm (ou mais longos)** para fixar as porcas rosqueadas ao suporte do ventilador.
- **2 Parafusos M3x10mm** para fixar o suporte do ventilador na lateral da impressora. Esses parafusos podem ser reaproveitados do ventilador existente.
- **4 Parafusos M3x30mm** para fixar o ventilador ao suporte impresso.

### Instruções de Montagem
O procedimento de montagem é relativamente simples e pode ser seguido passo a passo:

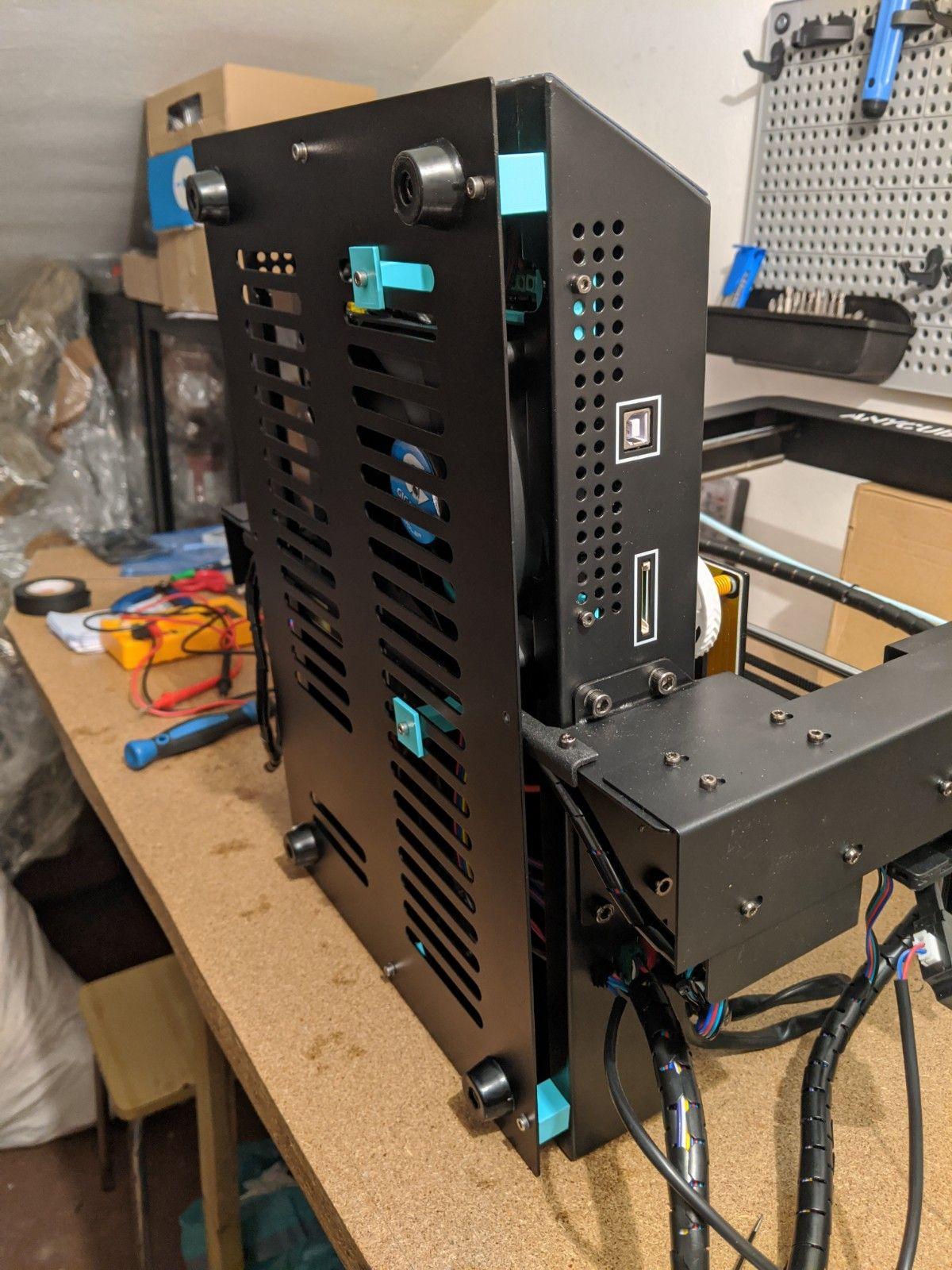

1. Parafusar os cubos à tampa da impressora com a mesma removida e, em seguida, parafusar a tampa à caixa da impressora.
2. Remover o ventilador e o suporte do ventilador já existentes na impressora.
3. Fixar o ventilador de 120x120x25mm ao suporte com dois parafusos, utilizando os furos laterais existentes na impressora.
4. Inverter a tampa inferior metálica da impressora e instalá-la ao contrário, o que ajuda a melhorar o fluxo de ar na área do ventilador.
5. Parafusar as duas porcas impressas à tampa e ao suporte do ventilador.

### Considerações Finais
Esse projeto não só resulta em um suporte robusto e funcional, mas também promove uma melhoria significativa no resfriamento da impressora. Isso pode ajudar na manutenção da temperatura ideal durante a impressão, propondo assim melhores resultados e a redução de problemas de superaquecimento. O uso de impressão 3D para criar esses componentes personalizados demonstra a versatilidade e a inovação na adaptação de impressoras 3D para atender às necessidades dos usuários.
