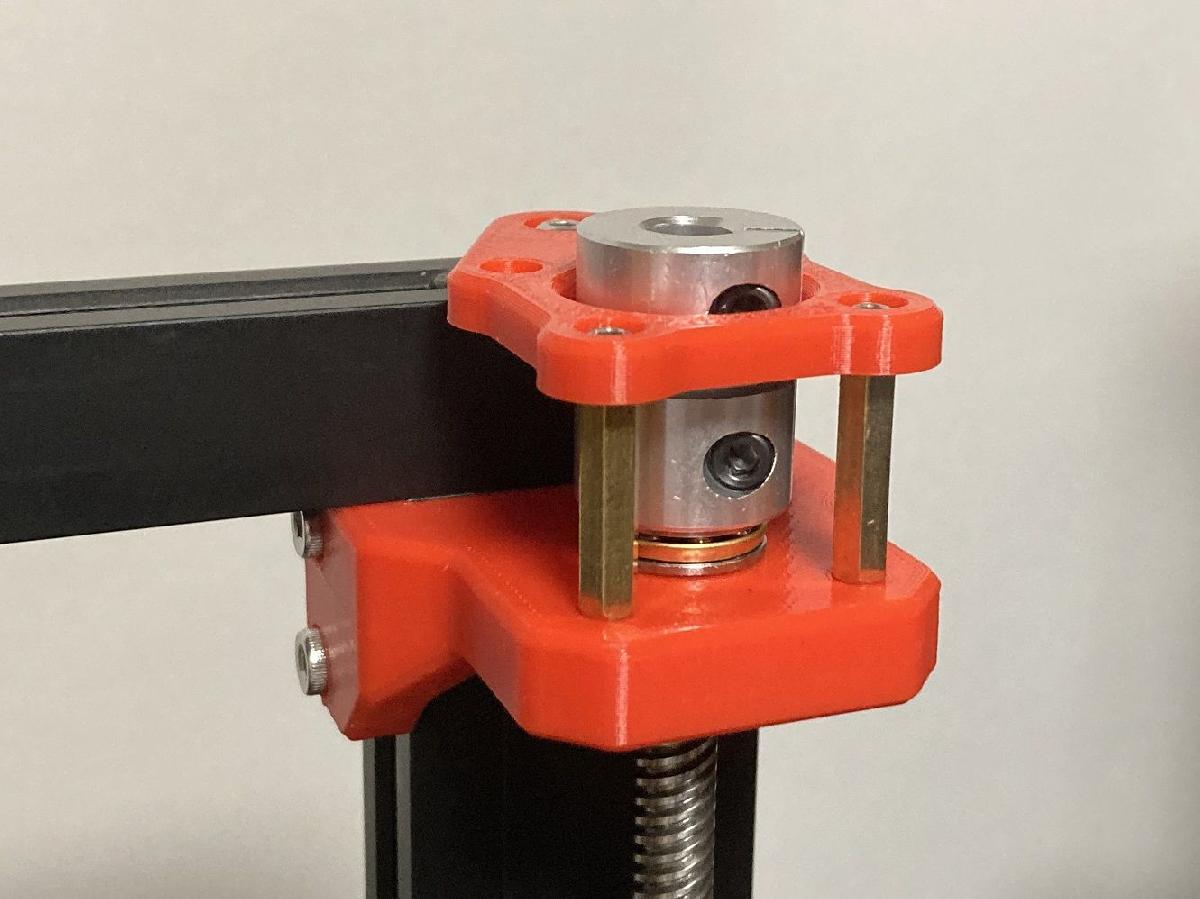

Sobre o objeto 3D Suporte superior do eixo de chumbo rigido e estavel para ELEGOO Neptune 2 / Neptune 3

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte superior do eixo de chumbo rigido e estavel para ELEGOO Neptune 2 / Neptune 3 foi projetado para Impressora 3D. suporte superior do eixo de chumbo Z rigido e estavel

Baixar

O projeto de impressão 3D para o modelo "Suporte Superior do Eixo de Chumbo Rígido e Estável para ELEGOO Neptune 2 / Neptune 3" é uma contribuição significativa para a comunidade de impressão 3D, especialmente para os usuários da impressora ELEGOO Neptune. Este modelo foi desenvolvido para oferecer uma solução robusta que melhora a estabilidade e a precisão do movimento do eixo Z, um componente crítico em qualquer impressora 3D. Neste artigo, vamos explorar em profundidade as características, benefícios e a importância desse suporte, além de considerar as suas implicações na precisão da impressão 3D e na operação em geral.

### Conceito e Design

O suporte superior do eixo de chumbo é uma estrutura projetada para garantir que os eixos Z da impressora 3D operem de maneira eficaz e eficiente. A ideia central por trás deste design é reduzir as cargas axiais que normalmente atuam sobre o motor passo a passo do eixo Z. O motor Z é responsável por mover a plataforma da impressora 3D para cima e para baixo, um movimento que deve ser preciso para garantir a qualidade da impressão. Entretanto, a força e as vibrações do eixo Z podem causar erros dimensionais, especialmente quando o motor é submetido a cargas excessivas.

A estrutura de dois andares do suporte agrega rigidez e estabilidade, permitindo uma melhor distribuição de forças durante a operação da impressora. Isso não apenas melhora a resposta do eixo Z, mas também minimiza a probabilidade de compressões indesejadas na mola interna do motor passo a passo, o que poderia levá-lo a apresentar erros de posicionamento durante a impressão.

### Vantagens do Suporte

#### 1. Redução de Cargas Axiais

Um dos principais benefícios deste suporte é sua capacidade de reduzir as cargas axiais que atuam sobre o motor Z. O uso de um rolamento de empuxo F8-16 no topo da parte inferior garante que as forças sejam transferidas de maneira eficiente, minimizando a tensão sobre o motor. Ao fazer isso, o suporte ajuda a prolongar a vida útil do motor e a manter um desempenho consistente.

#### 2. Melhorias na Precisão de Impressão

Com menos carga no motor e uma estrutura mais estável, as impressões tendem a ser mais precisas. Fatores como a compressão da mola interna do motor passo a passo são reduzidos, o que frequentemente pode levar a falhas na repetibilidade do movimento Z. Como resultado, os usuários podem esperar um aumento na qualidade das impressões, com menos desvios e falhas.

#### 3. Compatibilidade

Este suporte foi projetado para ser compatível com as impressoras ELEGOO Neptune 2 e Neptune 3. O autor confirmou que as dimensões do eixo Z da Neptune 3 alinham-se com as da Neptune 2. Isso significa que os usuários de ambas as impressoras podem beneficiar-se deste design inovador, tornando-o um acessório valioso no ecossistema de impressão 3D da ELEGOO.

#### 4. Componentes Adicionais

O projeto utiliza componentes como um rolamento de esferas 608 e um rolamento de empuxo F8-16, ambos essenciais para o funcionamento eficiente do suporte. A adição de um polia ou um colar de metal ajuda ainda mais na estabilização do sistema, evitando movimentos indesejados e aumentando a robustez do conjunto.

### Lista de Materiais e Requisitos

A Bill of Materials (BOM), ou lista de materiais, é um aspecto essencial que ajuda os usuários a identificar os componentes necessários para a montagem deste suporte. Aqui estão os itens listados:

- **1 x Rolamento de esferas 608-2RS ou 608ZZ**: Serve para oferecer suporte nas direções X e Y do movimento do eixo.
- **1 x Rolamento de empuxo F8-16**: Usado para suportar a carga axial acima do suporte.
- **1 x Polia de 2GT com bore de 8mm ou qualquer colar de metal**: Necessário para garantir estabilidade e evitar movimentos indesejados.
- **2 x Distâncias metálicas de 20mm**: Usadas para conectar as partes do suporte.

Esta lista garante que os usuários possam facilmente conseguir os elementos necessários para a construção do suporte, tornando o processo mais acessível e direto.

### Usabilidade e Instruções de Montagem

A montagem do suporte é um processo que requer atenção a alguns detalhes. Primeiramente, é fundamental que o rolamento de empuxo seja instalado corretamente, sendo essencial o uso de um colar ou polia metálica na parte superior, de forma a garantir a estabilidade e a segurança do componente. Além disso, se o usuário estiver planejando implementar um sistema de eixo Z duplo, a parte inferior do suporte precisará ser espelhada para garantir uma simetria adequada, o que é crucial para o funcionamento equilibrado da impressora.

### Impacto na Comunidade de Impressão 3D

O compartilhamento de modelos como o suporte superior do eixo de chumbo tem um impacto significativo na comunidade de impressão 3D. Ao disponibilizar soluções que melhoram a funcionalidade das impressoras, o autor deste modelo contribui para inovações que são compartilhadas e testadas por uma ampla base de usuários. Isso não só promove a melhoria contínua dos designs, mas também fomenta um ambiente colaborativo onde cada um pode aprender e se beneficiar das experiências e descobertas dos outros.

### Conclusão

O modelo 3D do suporte superior do eixo de chumbo rígido e estável para ELEGOO Neptune 2 / Neptune 3 representa um avanço importante no campo da impressão 3D. Com um design elaborado que toma em consideração as cargas axiais, a estabilidade e a facilidade de montagem, este suporte não só melhora a precisão da impressão, mas também aumenta a longevidade do motor Z. À medida que os usuários adotam esta melhoria, eles podem esperar um impacto positivo na qualidade de suas impressões, ao mesmo tempo em que se unem a uma comunidade vibrante que valoriza a inovação e a colaboração.

Imprimir este modelo 3D é mais do que apenas uma tarefa; é um passo em direção a uma experiência de impressão mais satisfatória e eficiente. Para todos os entusiastas da impressão 3D que buscam melhoras significativas em suas máquinas, o suporte do eixo de chumbo é uma adição que definitivamente merece ser considerada.
