Suporte rigido para mesa aquecida do HyperCube Evolution.

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte rigido para mesa aquecida do HyperCube Evolution.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

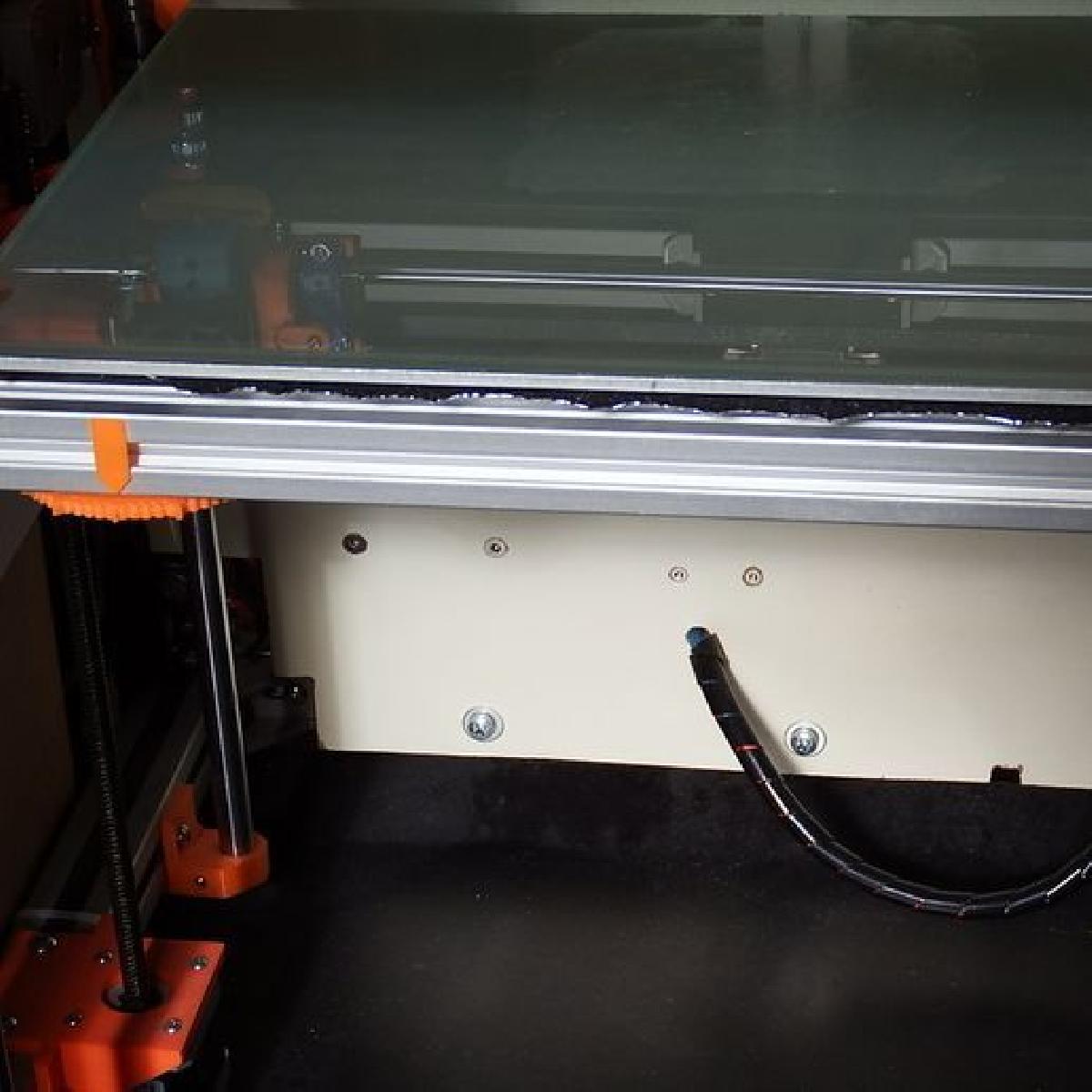

Suporte rigido para mesa aquecida do HyperCube Evolution. foi projetado para Impressora 3D. O objetivo principal e obter a montagem mais rigida possivel para uma cama aquecida no quadro da mesa. A principio, nao entendi corretamente como usar a calculadora de tamanho do HyperCube. Por causa disso, encomendei uma cama aquecida 310x310 com furos 240x240. Mas, no final, fiz, provavelmente, a melhor forma de fixar uma cama aquecida ao quadro da mesa, que pode ser implementada na minha configuracao. Agora tenho uma cama aquecida montada em parafusos M4 com um passo de rosca normal (0,7 mm). Na manivela, fiz 70 marcas, correspondendo ao movimento da mesa em 0,01 mm. Existem 7 protuberancias grandes e 7 pequenas, facilitando a marcacao do movimento em 0,1 mm e 0,05 mm. Principios de desenvolvimento Os principios sobre os quais isso e implementado sao regras! Se voce nao aceitar minha versao do suporte para sua impressora, mas desenvolver o seu proprio (os arquivos para SolidWorks estao anexados ao projeto), recomendo que preste atencao a eles! 1) O suporte deve ser curto para que ele seja rigido e leve ao mesmo tempo. 2) O suporte deve ajudar a reduzir a flexao lateral e as vibracoes molares. A mola deve ser rigida! Muito rigida! 3) O suporte deve excluir o folga do parafuso que fixa a cama aquecida. Quanto maior o comprimento do parafuso dentro do suporte - melhor! 4) O parafuso deve se mover no suporte com folgas minimas. Idealmente - com um leve aperto. 5) Toda a estrutura deve proporcionar a maxima rigidez possivel de fixacao da cama aquecida ao quadro da mesa. 6) Na posicao de trabalho, a cama aquecida deve estar o mais proxima possivel do quadro da mesa. Na minha versao, essa distancia e limitada pela espessura do isolamento. 7) Na posicao de trabalho, o parafuso de um dos fixadores deve ser apertado ate que as espirais na mola estejam fechadas (este e o ponto mais alto da cama aquecida). Nos outros tres suportes, os parafusos sao soltos apenas o suficiente para manter a cama aquecida horizontal. 8) O tubo guia para a mola deve ser tao longo que a folga restante ate a porca do parafuso no momento em que a mola e apertada antes das espirais se fecharem, seja minima. Isso garantira a maior rigidez possivel do assento do parafuso no suporte. A mola nao comprimida deve ser colocada no tubo guia sem folga, com um leve ajuste. 9) Os botoes de ajuste devem ter um grande diametro, garantindo que a cama aquecida se mova verticalmente. 10) Devemos tomar medidas contra o desaperto arbitrario das manivelas. Lista de Materiais Cama aquecida Comprei minha cama aquecida no Aliexpress (https://www.aliexpress.com/item/Funssor-24v-260w-Reprap-Prusa-i3-MK3-310-310-3mm-aluminum-heated-bed-with-cableCR-10/32886375100.html?spm=a2g0v.10010108.1000001.11.42f943d0fGvvzA&fbclid=IwAR31Fz6UwtpTUzfrdnpEgaFUWsXJ9_EmKpQcm4HEPIVs0BjKs3MqfJfnzmw). Estou satisfeito com a compra - a mesa esta lisa, na minha opiniao, foi feita com qualidade. Tive que trocar o termistor, porque precisava de um resistor com uma caracteristica diferente. Isolamento Termico da Cama Aquecida Tambem comprei isolamento termico no Aliexpress (https://www.aliexpress.com/item/2pcs-200mm-300mm-Heating-Bed-Heat-Insulation-Cotton-Foil-Self-adhesive-Insulation-Cotton-Sticker-10mm-Thickness/32879281956.html?spm=a2g0s.9042311.0.0.27424c4dCaHSWm). Estou satisfeito com a compra. Molas A mola deve ser rigida. A mola nao deve ser longa. Se houver escolha, e melhor usar uma mola com um diametro interno grande, encaixada em um guia, do que uma mola com um diametro interno pequeno, pendurada e involuntariamente dobrada em um parafuso fino. Minha mola: diametro interno da espira = 7 mm, diametro externo da espira = 9 mm, comprimento em estado livre (nao comprimido) = 15mm. Essas molas comprei no Aliexpress: https://www.aliexpress.com/item/Free-shipping-5pcs-lot-Ultimaker-2-spring-fine-print-platform-edging-1-2x15mm-for-3d-printer/32726657936.html?spm=a2g0s.9042311.0.0.27424c4da9ecQC Parafusos, arruelas, porcas e porca borboleta M4x50, DIN7991 ou DIN965 = 4 pcs; Arruela larga M4 DIN9021 = 4pcs, para proteger as trilhas condutivas de uma cama aquecida contra danos por uma mola e porca; Porca baixa M4 DIN439 = 4pcs, para fixar o parafuso a cama aquecida; Arruela M4 DIN125 = 8pcs; Porca M4 DIN555 = 4pcs; Porca borboleta M4 DIN315 = 4 pcs. Voce pode usar uma porca comum (DIN555) em vez de porcas baixas (DIN439). Mas isso aumentara ligeiramente a altura da mesa acima do suporte. E, portanto, viola o principio nº 4. Material utilizado O suporte deve ser impresso do material mais resistente ao calor que voce puder usar. O plastico nao deve amolecer com a mesa aquecida e os parafusos/molas. Eu imprimi meus suportes em PLA 3D Fila. Mas esse material se adapta muito mal. Na minha impressora, pretendo trabalhar com PET-G, e com esse forte aquecimento da mesa, meus suportes provavelmente se deformarao. Vou refaze-los; pelo menos imprimir em PET-G. Ou talvez ate mesmo encomendar sua producao em aluminio. Quadro da mesa na minha impressora Monte uma mesa a partir de perfis de 20x20, enquanto foram usados feixes: 415 mm = 2 pecas, 255 mm = 3 pecas. Mas para essas dimensoes e furos de montagem na cama aquecida 240x240mm meus suportes foram desenvolvidos. Estritamente falando, a distancia entre os furos ao longo do eixo X nao e muito importante, ja que os suportes podem ser movidos para a esquerda ou para a direita ao longo das vigas de 415mm. Conclusao Meu suporte para fixar a cama aquecida: Proporciona ajuste preciso da cama aquecida, Quando fabricado com cuidado, nao ha folgas e vibracoes, O ajuste da cama aquecida e facil e conveniente de controlar, E leve, E pequeno, e, na minha humilde opiniao, e bastante elegante :) :) :)
