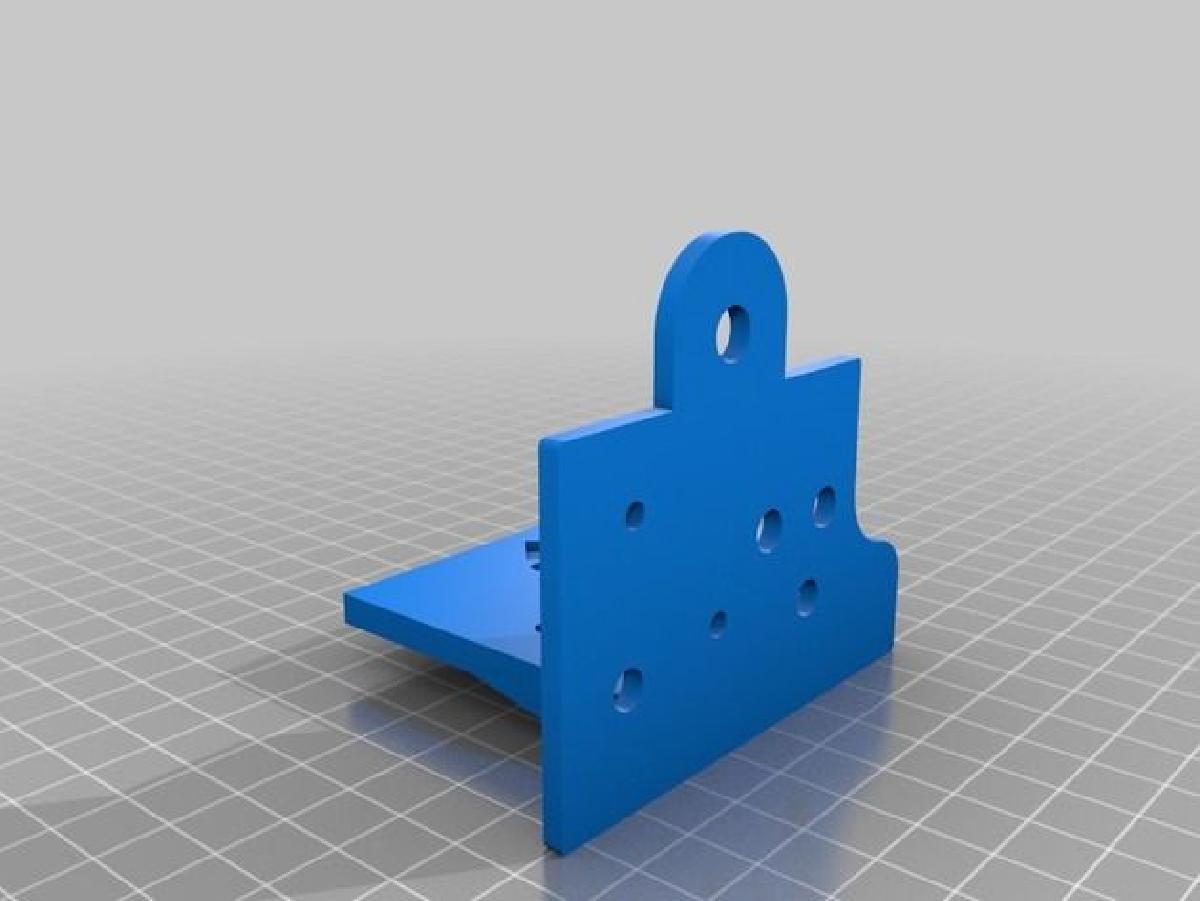

Suporte Precision Piezo Orion para Chimera/Chimera+ refrigerado a ar

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte Precision Piezo Orion para Chimera/Chimera+ refrigerado a ar

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte Precision Piezo Orion para Chimera/Chimera+ refrigerado a ar foi projetado para Impressora 3D. Isso e projetado para permitir que o Precision Piezo Orion seja utilizado com o Chimera/Chimera+ refrigerado a ar e o Cyclops/Cyclops+.A unica diferenca entre os dois STLs e o espacamento da entrada do tubo bowden. O Chimera tem um centro de 18mm e o Chimera+ tem um centro de 20mm.Para utilizar o Orion, ele deve ser montado com uma rotacao de 45 graus. Isso permite que o tubo bowden passe pelos suportes piezo nao utilizados no Orion.O Chimera e preso ao suporte usando os parafusos M3 fornecidos pela E3D, cujas cabecas estao embutidas abaixo do nivel da superficie superior. Todo o conjunto e entao montado no seu carro X usando 4 parafusos M3 (como mostrado na imagem).Eu fotografei um exemplo de suporte que estou desenvolvendo para meu CR-10S.Pode haver algumas mudancas no design, pois estou atualmente testando-o. Quaisquer sugestoes de melhorias, me envie uma mensagem.Obrigado aos caras da Precision Piezo (https://www.precisionpiezo.co.uk) por este produto fantastico e seus conselhos.Atualizado 21/07/18 - Eu tenho tido problemas com o Orion nao sendo acionado sempre, o que so posso atribuir ao anel de pre-carga no centro nao estar completo.Portanto, decidi dividir o bloco em duas metades. A metade inferior e fixada ao dissipador de calor (usei parafusos de cabeca de botao, os mesmos fornecidos pela E3D). A metade superior entao se assenta em cima e todo o bloco e montado como antes. O parafuso do dissipador de calor que fica abaixo do anel de pre-carga agora esta coberto e o anel de pre-carga agora esta completo.Eu tambem adicionei inserts para porcas M3 para que eu nao dependa das roscas cortadas pelos parafusos.Eu carreguei o suporte Chimera+/Cyclops+, vou carregar o suporte padrao Chimera/Cyclops mais tarde, assim que eu tiver impresso e testado.Eu imprimi isso na minha S4 com uma cama de vidro e, portanto, orientei as pecas para que as faces de encaixe estivessem na superficie da cama.
