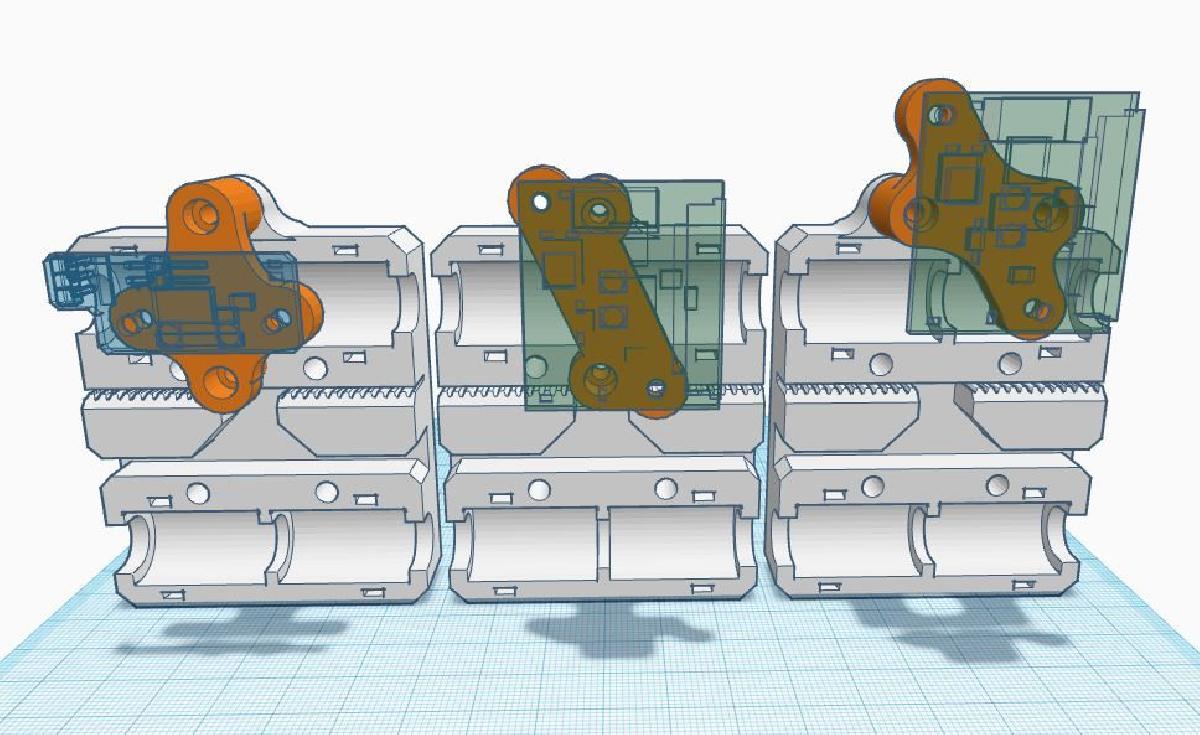

Suporte Piezo Z Sense para impressoras do tipo Prusa/Anet.

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte Piezo Z Sense para impressoras do tipo Prusa/Anet.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte Piezo Z Sense para impressoras do tipo Prusa/Anet. foi projetado para Impressora 3D. Esta versao esta obsoletaEncontre a nova versao aquiApresento a voce: O Suporte Universal para Extrusora com Sensor Piezo Z!Este objeto e um suporte de extrusora X-Carriage de substituicao que incorpora o sensor Precision Piezo. Ele permite que a impressora obtenha compensacoes no eixo Z com precisao milimetrica sem qualquer compromisso.Incluido neste objeto estao suportes para o Precision Piezo original e dois estilos de montagem diferentes para meu proprio design de PCB, que vem com varias melhorias na cabeca de impressao, que incluem:Cabo flexivel plano para transportar todos os sinais e voltagem pela corrente de cabo mais limpa possivel.Reguladores de voltagem na placa que permitem o uso de ventiladores DC de 5v ou 12v, independentemente do Vcc (o controle PWM ainda funciona)LEDs em todas as trilhas controladas para feedback visualEntao, o que ele faz?Este e um substituto para todas as sondas Z, finais de curso e outros metodos de deteccao de z-min. Em termos simples, estamos colocando um disco ceramico entre o suporte da extrusora, que, quando o bico toca a mesa, envia um sinal de gatilho z.Como funciona?Quando um disco piezoeletrico e comprimido ou dobrado, ele emite uma onda de voltagem. Quando o bico toca a mesa, toda a extrusora e imperceptivelmente empurrada para cima, causando torcao no X-Carriage. Como montamos o disco Piezo entre a extrusora e o X-Carriage, o disco se dobra na pequena cavidade deixada por ele quando o bico toca a mesa. Isso, por sua vez, causa uma onda de voltagem, que e enviada atraves de uma matriz de comparadores de voltagem no circuito Precision Piezo, que entao envia o sinal de gatilho z quando a onda de voltagem atinge um certo limite.Como isso e melhor do que sondas Z, como sensores indutivos ou o BLTouch?Todos esses metodos, finais de curso e sondas Z, operam sob circunstancias referenciais. Infelizmente, eles sao propensos a problemas quando fatores como os suportes nao estao seguros, ou o bico da sua extrusora e alterado, ou varios outros fatores. O Sensor Z Piezo, por outro lado, tem varias vantagens que eliminam a maioria das dores de cabeca desses outros metodos:Usa o proprio bico para detectar, portanto nao ha compensacoes X/YSe trocar bocais ou usar uma cabeca de impressao modular, o sensor z nao e afetado, pois funciona a partir do suporte. Nao e necessario reajustar as compensacoes zPrecisao e repetibilidade extremamente altas. O desenvolvedor original afirma precisao de 0,01mmSem zonas mortas ao sondar a mesa - sonda em qualquer lugar onde voce possa imprimirFunciona em QUALQUER superficie de impressaoOnde posso conseguir um desses sensores!?O desenvolvedor original tem uma loja online onde varias versoes diferentes podem ser adquiridas. Minha propria versao esta atualmente em testes de validacao, mas se houver interesse suficiente, eu poderia montar um grande lote. Atualmente estou fazendo-os a mao, entao se voce quiser um, apenas me mande uma mensagem e vamos resolver algo.Um grande agradecimento a todas as pessoas que ajudaram a desenvolver o Sensor Z Piezo em primeiro lugar, Nial Brekke, Mike Simpson, Idris Nowell e DjDemonD por trazer este projeto para o Thingiverse!

Baixar
