Suporte PCI QNAP TS 563 para placa de video AMD R7 250 PCIe

Computador

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte PCI QNAP TS 563 para placa de video AMD R7 250 PCIe

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

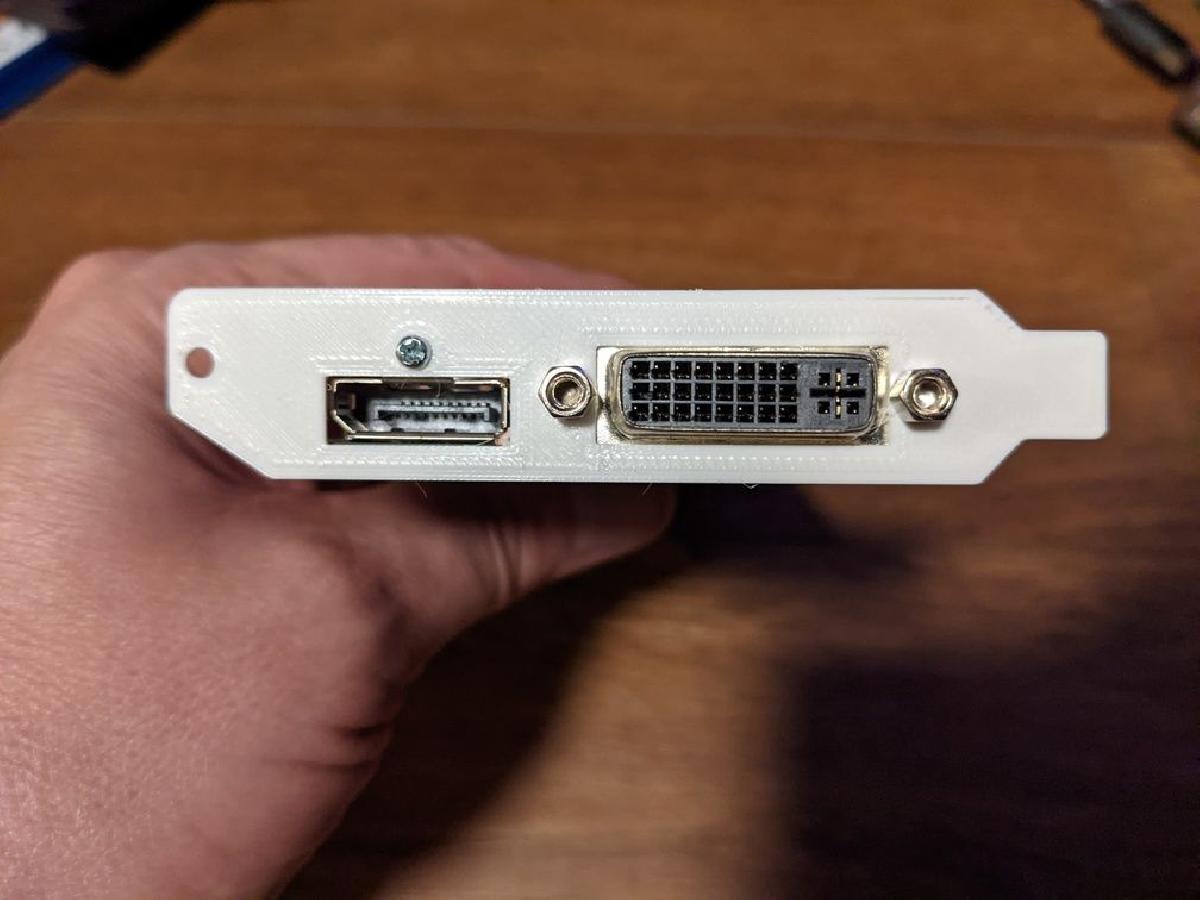

Suporte PCI QNAP TS 563 para placa de video AMD R7 250 PCIe foi projetado para Impressora 3D. Inclui 3mf e stl. Tambem inclui uma exportacao do Fusion 360, caso voce precise editar o modelo.Ha cerca de um ano, eu estava tendo problemas com meu QNAP TS-563. Precisava colocar as coisas de volta em funcionamento, entao, quando minha solucao de problemas falhou e o dispositivo estava fora da garantia, decidi substitui-lo por outro QNAP (um TS-453Be). Desde entao, decidi que ele esta funcionando bem.Queria tentar instalar um outro sistema operacional nele (eu queria brincar com o OpenMediaVault). Li que outros usuarios de QNAP tiveram sucesso instalando um sistema operacional diferente nele. Para fazer isso, voce precisa ser capaz de conectar um teclado na porta USB frontal e um meio de instalacao USB em uma porta USB traseira. Entao, voce inicia, pressiona DEL para alterar a ordem de inicializacao no BIOS. Mas o TS-563 nao tem saida de video.Tomei um risco e pedi uma placa de video PCIe de meia altura pelo ebay, especificamente uma AMD R7 250 (US$30 com frete) - isso parecia ser a melhor relacao custo-beneficio. Encontrei uma pagina sugerindo que esta placa poderia funcionar no QNAP (mesmo no HD Station), caso eu quisesse voltar ao QTS. Eu sabia que o espaco dentro do TS-563 onde a placa de video ficaria seria MUITO apertado. Fiquei animado ao descobrir que a placa cabia - apenas por um triz. Estava esperando ter que usar uma extensao PCIe durante a instalacao e remover a placa de video depois, mas isso nao foi necessario.Claramente o suporte PCIe da placa nao funcionaria e nao tinha esperancas de que conseguiria comprar o suporte correto com furos para DVI e DisplayPort, e furos de parafuso nas posicoes corretas. Isso seria verdade para QUALQUER placa de video PCIe que eu comprasse, eu acho. Entao, peguei os dois suportes, coloquei-os no meu scanner de mesa e os escaneei.Coloquei esse escaneamento em um novo documento do Affinity Designer que criei a 96dpi (esta DPI e critica para importar SVG no Fusion 360). Fiz duas copias, entao tinha imagens lado a lado de ambos os suportes. Recortei as imagens. Em seguida, desenhei furos sobre os furos do suporte da placa de video, para saber onde os furos precisavam estar e qual o tamanho. Depois, tracei o suporte do QNAP (de forma aproximada). E coloquei os furos (nas posicoes correspondentes) sobre o suporte em forma de QNAP. Depois, exportei um SVG do design do suporte recem-traceado (aproximado).Ao trazer este SVG de 96dpi para o Fusion 360 (critico para manter o tamanho 1:1 dentro do Fusion 360), consegui esbocar facilmente o novo suporte. Estranhamente, os circulos no SVG importado eram do tamanho errado, mas nas posicoes corretas. Facil de trabalhar.Extrudei o design para 1mm, adicionei alguns chanfros e imprimi em PETG XT 3D Fila. Funcionou na primeira tentativa (em vez de precisar dos dois redesigns esperados).Para aqueles que ainda estao acompanhando, instalei a placa de video com o novo suporte PCIe no QNAP. Voce pode ver que o espaco com o conector de energia e MUITO APERTADO, mas cabe! Mudei a ordem de inicializacao no BIOS (pressione DEL durante a inicializacao para acessar o BIOS). Instalei o Open Media Vault em um SSD no primeiro dos cinco slots. Mudei a ordem de inicializacao para iniciar a partir desse SSD. O OMV agora esta funcionando e tem quatro slots para trabalhar. Ate agora, o OMV parece rodar muito suavemente neste hardware.ATUALIZACAO: Um usuario do Reddit sugeriu que o suporte de metal fornece um aterramento para o chassi. Eu repliquei isso, acredito, soldando um fio de aterramento (removivel) entre as blindagens das portas DisplayPort e DVI e o chassi. Veja minha foto. Pode ser benefico fazer o mesmo se voce for usar qualquer placa de fundo de plastico PCI, como esta
