Suporte para Ventilador RAMPS

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte para Ventilador RAMPS

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

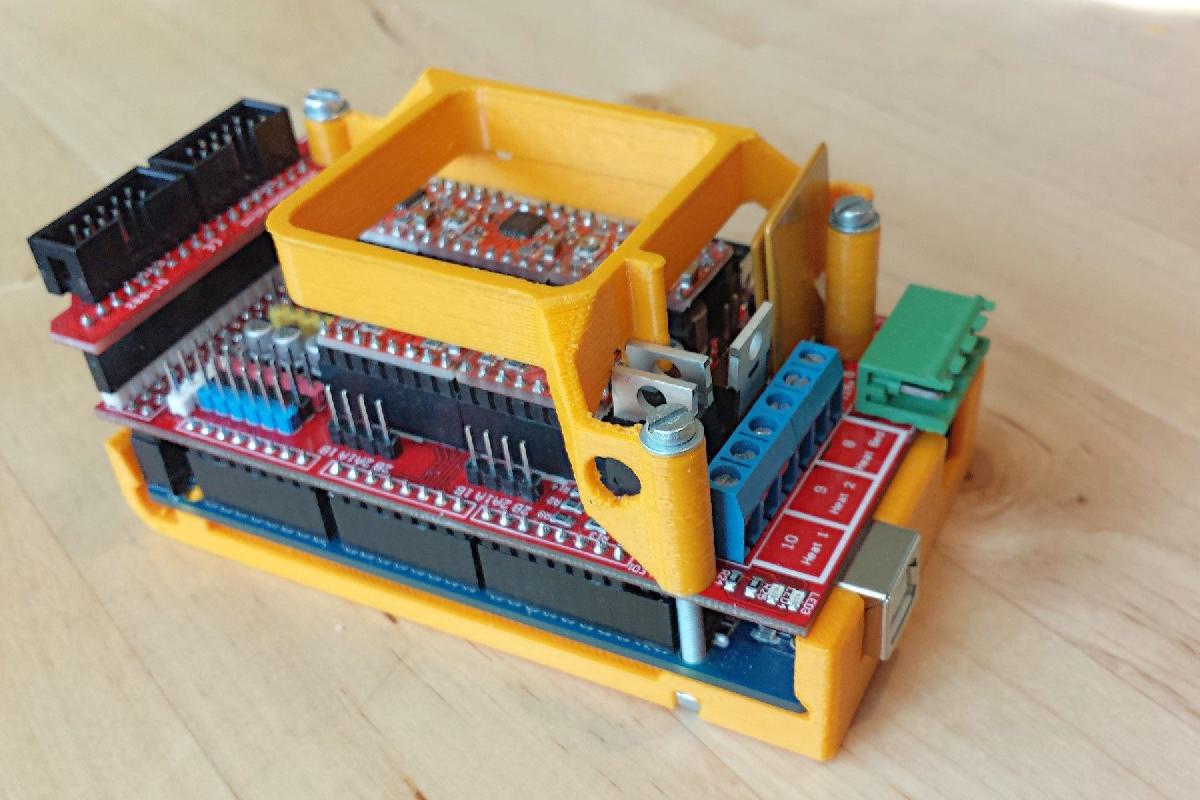

Suporte para Ventilador RAMPS foi projetado para Impressora 3D. Esse suporte de ventilador foi feito para placas RAMPS 1.4 com o adaptador inteligente. O ventilador e colocado diretamente sobre os modulos de passo mais estressados (extrusoras, eixos x e y) e tambem sopra sobre os mosfets e os fusiveis.Para atenderaos requisitos de refrigeracao dos modulos de passo, ele induz pelo menos um leve fluxo de ar sob os modulos (veja a ficha tecnica do A4988 e do DRV8825).Para evitar que os mosfets entrem em curto-circuito, ha um pino que separa os terminais de Q2 e Q3.Voce precisa de um ventilador de 40mm (eu usei um de 20mm de altura) e tres parafusos de 40x3mm.O ventilador e apenas encaixado, mas um cabo adicional pode ser instalado.O buraco no suporte do meio pode ser usado para um dreno de cabo.Este suporte foi projetado para meus Suportes RAMPS:http://www.thingiverse.com/thing:2165053 ehttp://www.thingiverse.com/thing:2169986, mas tambem pode se encaixar em outras montagens.=> Esta peca e usada na minha Prusa i3 Master Rework

Baixar
